Výfukový systém s katalyzátorem for BMW 5 Series E34 518i

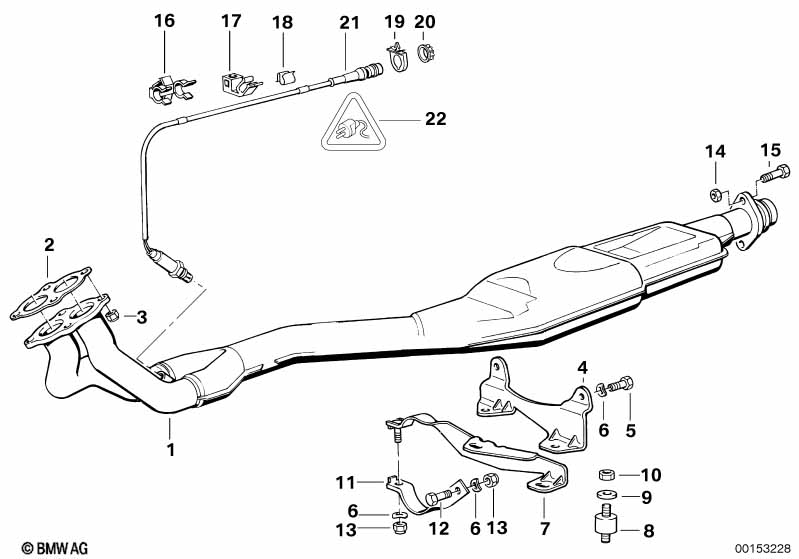

This Výfukový systém s katalyzátorem technical drawing provides a detailed breakdown of the assembly for the 5 Series E34 518i. It includes part names, part numbers and all associated mounting hardware.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| Pro vozidla s Odpadnutí katalyzátor |
S199A=Ne |
|||||||||
| 01 | Výměna výfukové potrubí katalyzátor | 1 | 18301703079 | UKONČENO | Shop at ECS Tuning | |||||
| 02 | Těsnění bez azbestu | 1 | 18301728208 | $17.66 | Shop at ECS Tuning | |||||
| Oprava nutná | ||||||||||
| -- | Šestihranná matice | M10 | 4 | 18301737774 | $1.65 | Shop at ECS Tuning | ||||
| 03 | Šestihranná matice | M10 | 4 | 18301737774 | $1.65 | Shop at ECS Tuning | ||||
| 04 | Držák | 1 | 18201703072 | Shop at ECS Tuning | ||||||
| 05 | Šestihranný šroub | M8X20-ZNNIV SI | 2 | 07119903039 | Shop at ECS Tuning | |||||
| 06 | Pružná podložka | 8,4X15-ZNS3 | 2 | 07119904115 | $0.09 | Shop at ECS Tuning | ||||
| 07 | Držák výfuku | 1 | 18301728585 | $13.25 | Shop at ECS Tuning | |||||
| 08 | Pryžové ložisko | 2 | 17111113699 | $5.18 | Shop at ECS Tuning | |||||
| 09 | Podložka | A6,4-ZNNIV SI | 4 | 07119904202 | Shop at ECS Tuning | |||||
| 10 | Šestihranná matice samojisticí | M6-10 ZN | 4 | 06/1996 | 07129922705 | $0.27 | UKONČENO | Shop at ECS Tuning | ||
| 10 | Šestihranná matice samojisticí | M6 ZNNIV SI | 4 | 07147575163 | $0.25 | Shop at ECS Tuning | ||||
| 11 | Přídržná příložka | 1 | 18207546288 | Shop at ECS Tuning | ||||||
| 12 | Šestihranný šroub | M8X16-10.9-PHR | 1 | 07119913612 | $0.62 | Shop at ECS Tuning | ||||
| 13 | Šestihranná matice samojisticí | M8-8-ZNNI SI | 1 | 07129906196 | $1.60 | Shop at ECS Tuning | ||||
| 14 | Šestihranná matice | M8 SW12 | 2 | 11621744323 | $0.85 | Shop at ECS Tuning | ||||
| 15 | Šestihranný šroub | M8X55-8.8 | 2 | 07119902957 | $5.27 | Shop at ECS Tuning | ||||
| 17 | Kabelové držáky | D=7MM | 1 | 61131379359 | $0.70 | Shop at ECS Tuning | ||||
| 18 | Kabelová svorka | D=4,5MM | 2 | 61131353865 | $0.42 | Shop at ECS Tuning | ||||
| 19 | Držák lambda sonda | 1 | 11781721039 | $1.17 | Shop at ECS Tuning | |||||
| 20 | Pojistný kroužek | 1 | 12521732696 | $2.10 | Shop at ECS Tuning | |||||
| 21 | Lambda sonda | L=940MM | 1 | 11781734796 | Shop at ECS Tuning | |||||
| 22 | Skříň konektoru lambda sonda | 4-POL | 1 | 12521718032 | $13.40 | Shop at ECS Tuning | ||||
| pouze společně s | ||||||||||
| -- | Kruhová zástrčka 2.5 | 0,5-1,0MM² | 4 | 61131376191 | $0.55 | Shop at ECS Tuning | ||||
Notes
- Ukončeno = Díl se již nevyrábí.
