Katalyzátor/přední tlumič výfuku for BMW 7 Series F02 740Li
This Katalyzátor/přední tlumič výfuku technical drawing provides a detailed breakdown of the assembly for the 7 Series F02 740Li. It includes part names, part numbers and all associated mounting hardware.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | RP Výfuk. potrubí katalyzátor | 1 | 18307585330 | Shop at ECS Tuning | ||||||
| 02 | Ploché těsnění | 2 | 18307553603 | $18.21 | Shop at ECS Tuning | |||||
| 03 | Matice s nákružkem | M8 | 4 | 10/2009 | 11627509731 | $4.18 | Shop at ECS Tuning | |||
| 03 | Matice s nákružkem | M8 | 4 | 10/2009 | 18307597650 | Shop at ECS Tuning | ||||
| 04 | Držák | 1 | 18207585328 | Shop at ECS Tuning | ||||||
| 05 | Přední díl výfuku držák | 1 | 18207585329 | Shop at ECS Tuning | ||||||

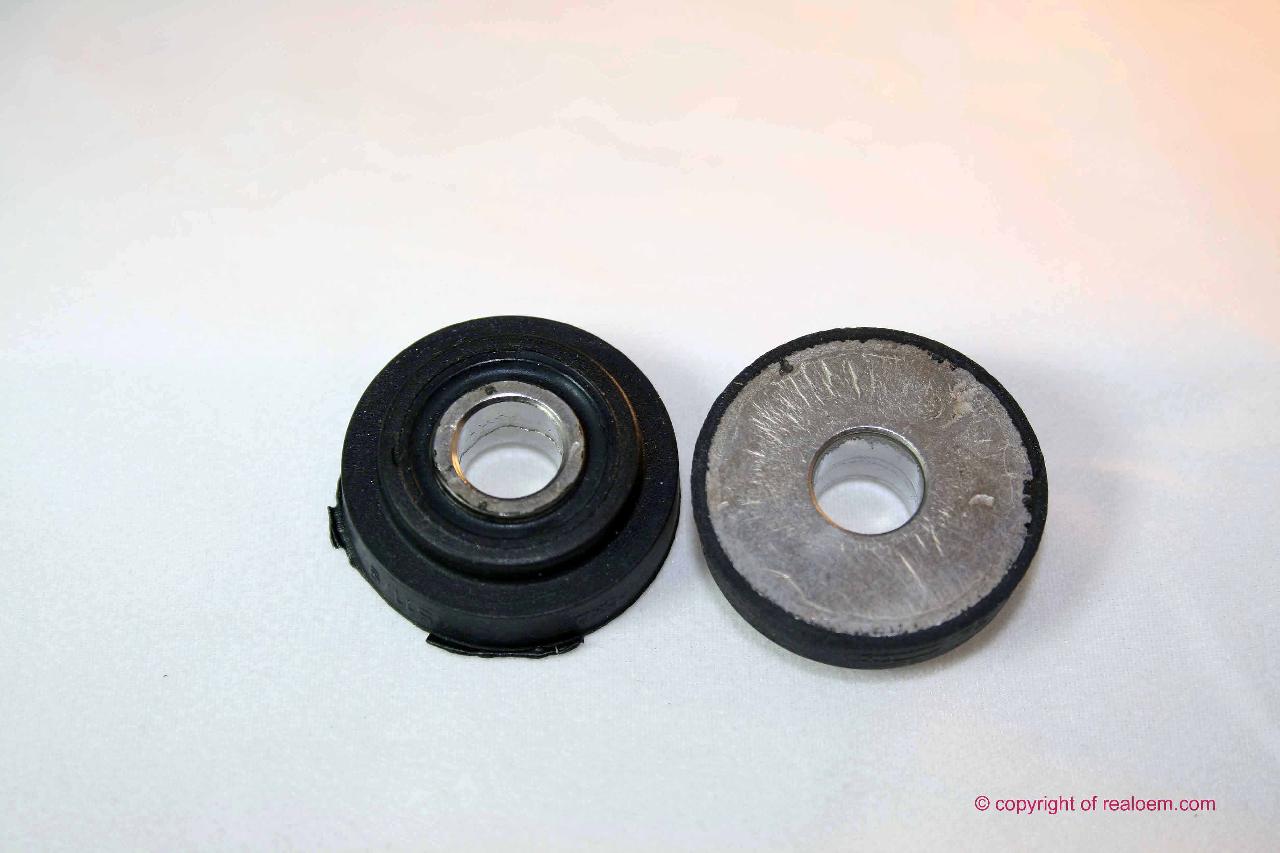

| 06 | Pouzdro kloubu | D=8MM | 4 | 18207546579 | $2.86 | Shop at ECS Tuning | ||||
| 07 | Šroub s válc.hlavou s vnit.šestihranem | M8X35 | 2 | 07119907865 | Shop at ECS Tuning | |||||
| 08 | Šestihranná matice | BM8-8-ZNNIV-SI | 2 | 07129904874 | Shop at ECS Tuning | |||||
| 09 | Upínací objímka | D=60 X 70MM | 2 | 18307560779 | $34.61 | Shop at ECS Tuning |
See Also
Frequently Asked Questions
- What assembly is shown in the BMW 7 Series F02 740Li Katalyzátor/přední tlumič výfuku?
- This technical diagram illustrates the Katalyzátor/přední tlumič výfuku within the Výfukový systém group for the 7 Series F02 740Li. It provides a detailed exploded view of the components, identifying key parts such as the RP Výfuk. potrubí katalyzátor (Part #18307585330).
- Which models use the hardware listed in this Katalyzátor/přední tlumič výfuku?
- The hardware and components featured in the Katalyzátor/přední tlumič výfuku are specific to the 7 Series F02 740Li. These technical specifications ensure that parts like the RP Výfuk. potrubí katalyzátor (18307585330) are correctly matched to the vehicle's structural and mechanical requirements.
- How do I find specific parts within the Katalyzátor/přední tlumič výfuku assembly?
- Each item in the Katalyzátor/přední tlumič výfuku corresponds to the numbered list below the illustration. For the 7 Series F02 740Li, you can identify the RP Výfuk. potrubí katalyzátor by locating its position on the schematic, which then links to the official BMW part number 18307585330 for the Výfukový systém section.
