Výfukové potrubí zadní for BMW MINI F66 JCW

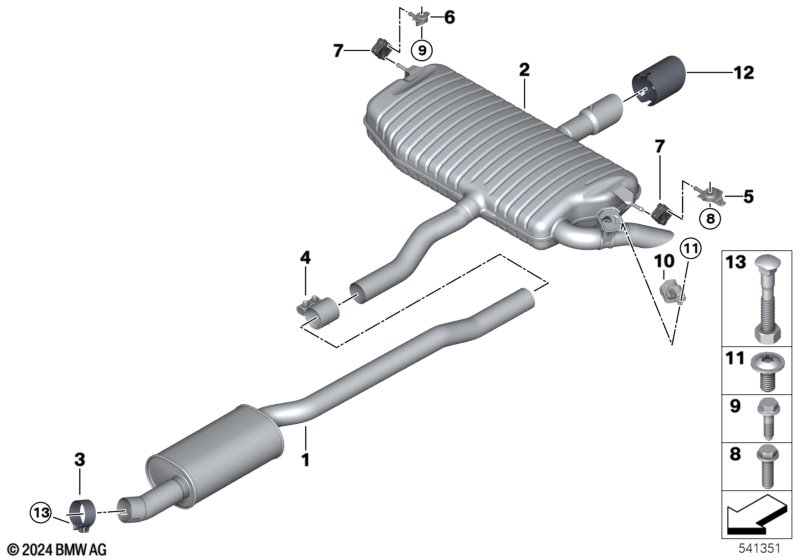

This Výfukové potrubí zadní technical drawing provides a detailed breakdown of the assembly for the MINI F66 JCW. It includes part names, part numbers and all associated mounting hardware.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| i | Pro vozidla s Výfuk SULEV30 PM a Výfuk C6B RDE a Norma výfukových emisí EU6 rde II a Norma výfukových emisí JPN-WLTP 2024 a DODATEČNÉ ROZSAHY L8 |
S1D1A=Ne S1DDA=Ne S1DFA=Ne S1DXA=Ne S1DYA=Ne |
||||||||
| 01 | Přední tlumič výfuku s rozpěrnou trubkou | 1 | 18305A793B4 | NoS | Shop at ECS Tuning | |||||
| 02 | Zadní tlumič výfuku s výfukovou klapkou | 1 | 18305A793D0 | Shop at ECS Tuning | ||||||
| 03 | Upínací pás | D=70 X 37MM | 1 | 18305A22701 | Shop at ECS Tuning | |||||
| 04 | Upínací objímka | D=65 X 70MM | 1 | 18307536426 | $50.38 | Shop at ECS Tuning | ||||
| 05 | Držák dodatečný tlumič výfuku levý | 1 | 18305A424A9 | Shop at ECS Tuning | ||||||
| 06 | Držák dodatečný tlumič výfuku pravý | 1 | 18305A424B0 | Shop at ECS Tuning | ||||||
| 07 | Pryžové ložisko | 2 | 18307616850 | Shop at ECS Tuning | ||||||
| 08 | Šestihranný šroub | M12X45 | 1 | 07147284229 | Shop at ECS Tuning | |||||
| 09 | Šestihranný šroub | M8X25 | 1 | 33506896761 | Shop at ECS Tuning | |||||
| 10 | Servopohon výfuková klapka | 1 | 18305A045A6 | Shop at ECS Tuning | ||||||
| 11 | Šroub s plochou hlavou | M6X16 | 1 | 07145A3A109 | Shop at ECS Tuning | |||||
| 12 | Koncový kryt trubky | D=100 | 1 | 18305A5B554 | Shop at ECS Tuning | |||||
| 13 | Opravná sada šrouby | 1 | 18307620661 | Shop at ECS Tuning | ||||||
Notes
- NoS = No Stock (Díl není centrálně skladován.)
See Also
Frequently Asked Questions
- What assembly is shown in the BMW MINI F66 JCW Výfukové potrubí zadní?
- This technical diagram illustrates the Výfukové potrubí zadní within the Výfukový systém group for the MINI F66 JCW. It provides a detailed exploded view of the components, identifying key parts such as the Přední tlumič výfuku s rozpěrnou trubkou (Part #18305A793B4).
- Which models use the hardware listed in this Výfukové potrubí zadní?
- The hardware and components featured in the Výfukové potrubí zadní are specific to the MINI F66 JCW. These technical specifications ensure that parts like the Přední tlumič výfuku s rozpěrnou trubkou (18305A793B4) are correctly matched to the vehicle's structural and mechanical requirements.
- How do I find specific parts within the Výfukové potrubí zadní assembly?
- Each item in the Výfukové potrubí zadní corresponds to the numbered list below the illustration. For the MINI F66 JCW, you can identify the Přední tlumič výfuku s rozpěrnou trubkou by locating its position on the schematic, which then links to the official BMW part number 18305A793B4 for the Výfukový systém section.
