Skříň převodovky/montážní díly/těsnění for BMW R45-R65LS..78-85 R65LS (1983)

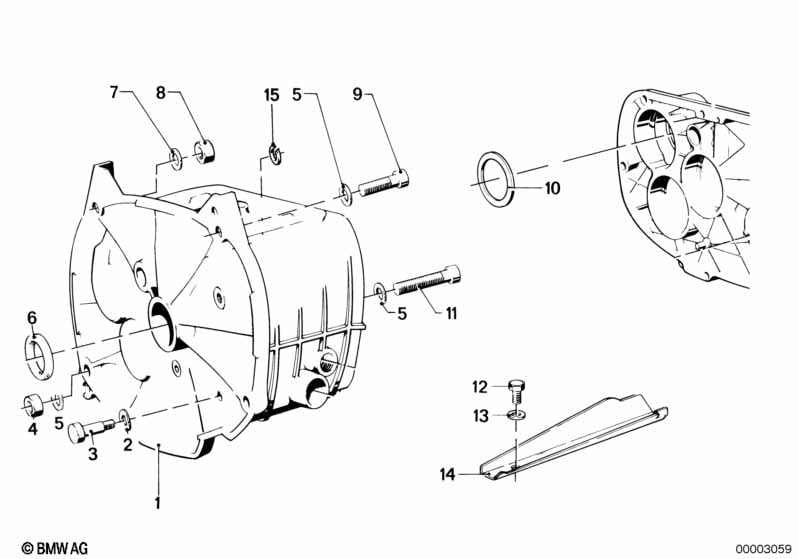

This Skříň převodovky/montážní díly/těsnění technical drawing provides a detailed breakdown of the assembly for the R45-R65LS..78-85 R65LS. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 1983.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Skříň převodovky | 1 | 23111233847 | $503.15 | +core | Shop at ECS Tuning | ||||
| 02 | Pružná podložka | B10-ZNS3 | 2 | 07119904463 | Shop at ECS Tuning | |||||
| 03 | Šroub | 2 | 23311231614 | $5.48 | Shop at ECS Tuning | |||||
| 04 | Šestihranná matice | M8-8-ZNS3 | 1 | 12/1996 | 07119904032 | $0.16 | Shop at ECS Tuning | |||
| 04 | Šestihranná matice | M8-8-ZNNIV SI | 1 | 07119905515 | $0.16 | Shop at ECS Tuning | ||||
| 05 | Podložka | 8,4X18X2MM | 9 | 07149180923 | Shop at ECS Tuning | |||||
| 06 | Hřídelový těsnicí kroužek | 26.5X40X9 | 1 | 23121338726 | $9.72 | Shop at ECS Tuning | ||||
| 07 | Pružná podložka | 8,4X15-ZNS3 | 4 | 07119904115 | $0.09 | Shop at ECS Tuning | ||||
| 08 | Šestihranná matice s přírubou | M8 | 1 | 11611713432 | $0.43 | UKONČENO | Shop at ECS Tuning | |||
| 09 | Šroub s válcovou hlavou | M8X40-8.8-ZNS3 | 2 | 07119902984 | $1.93 | Shop at ECS Tuning | ||||
| 10 | Vymezovací podložka | 0.280MM | X | 23211231625 | $3.94 | Shop at ECS Tuning | ||||
| 10 | Vymezovací podložka | 0.380MM | X | 23211231626 | $3.94 | Shop at ECS Tuning | ||||
| 10 | Vymezovací podložka | 0.500MM | X | 23211231627 | $3.94 | Shop at ECS Tuning | ||||
| 10 | Vymezovací podložka | 0.200MM | X | 23211233475 | $3.94 | Shop at ECS Tuning | ||||
| 11 | Isa-šroub | M8X85-ZNS3 | 1 | 07129905153 | $3.81 | Shop at ECS Tuning | ||||
| 12 | Šroub s čočkovitou hlavou | M4X12 | 1 | 07119900692 | $1.80 | Shop at ECS Tuning | ||||
| 13 | Těsnicí kroužek | A4X8-AL | 1 | 07119963003 | $0.38 | Shop at ECS Tuning | ||||
| 14 | Krycí plech | 1 | 23111233479 | $6.92 | UKONČENO | Shop at ECS Tuning | ||||
| 15 | Rozpěrný kroužek | 1 | 23111242961 | $0.55 | Shop at ECS Tuning |
Notes
- +core = plus poplatek za střední část (možnost navrácení původního dílu)
- Ukončeno = Díl se již nevyrábí.
See Also
Frequently Asked Questions
- What assembly is shown in the BMW R45-R65LS..78-85 R65LS Skříň převodovky/montážní díly/těsnění?
- This technical diagram illustrates the Skříň převodovky/montážní díly/těsnění within the Převodovka group for the R45-R65LS..78-85 R65LS produced during 1983. It provides a detailed exploded view of the components, identifying key parts such as the Skříň převodovky (Part #23111233847).
- Which models use the hardware listed in this Skříň převodovky/montážní díly/těsnění?
- The hardware and components featured in the Skříň převodovky/montážní díly/těsnění are specific to the R45-R65LS..78-85 R65LS produced during 1983. These technical specifications ensure that parts like the Skříň převodovky (23111233847) are correctly matched to the vehicle's structural and mechanical requirements.
- How do I find specific parts within the Skříň převodovky/montážní díly/těsnění assembly?
- Each item in the Skříň převodovky/montážní díly/těsnění corresponds to the numbered list below the illustration. For the R45-R65LS..78-85 R65LS, you can identify the Skříň převodovky by locating its position on the schematic, which then links to the official BMW part number 23111233847 for the Převodovka section.
