Ovládání řazení vnitřní/ovládací křivka for BMW R45-R65LS..78-85 R65LS (1983)

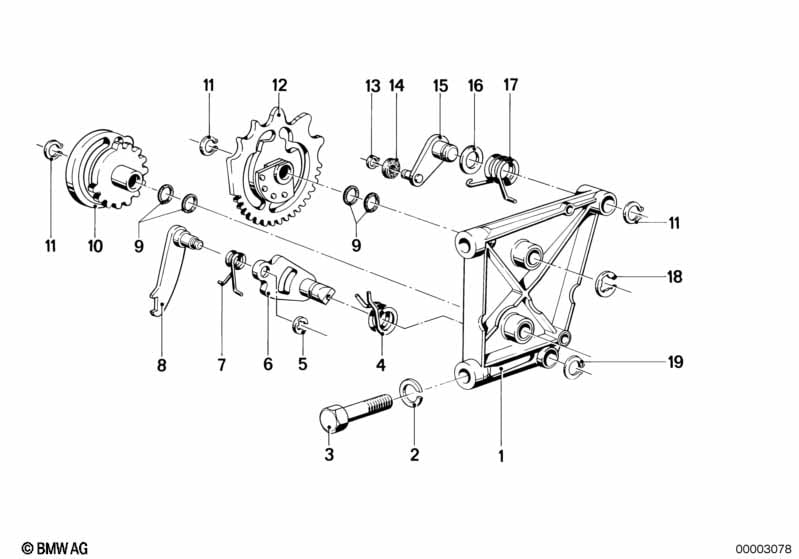

This Ovládání řazení vnitřní/ovládací křivka technical drawing provides a detailed breakdown of the assembly for the R45-R65LS..78-85 R65LS. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 1983.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Konzola uložení | 1 | 23311234386 | $67.29 | UKONČENO | Shop at ECS Tuning | ||||
| 02 | Pružná podložka | B10-ZNS3 | 2 | 07119904463 | Shop at ECS Tuning | |||||
| 03 | Šroub | 2 | 23311231614 | $5.48 | Shop at ECS Tuning | |||||
| 04 | Pružina | 1 | 23311231618 | $3.19 | Shop at ECS Tuning | |||||
| 05 | Pojistná podložka | D=6MM | 1 | 07119932841 | $0.38 | UKONČENO | Shop at ECS Tuning | |||
| 06 | Dělená hřídel | 1 | 23311231578 | $33.77 | +core | Shop at ECS Tuning | ||||
| 07 | Pružina | 1 | 23311242910 | $3.09 | SI 2300683(264) | Shop at ECS Tuning | ||||
| 08 | Západka | 1 | 23311242892 | $43.25 | Shop at ECS Tuning | |||||
| 09 | O-kroužek | 8X2B | 4 | 23311232599 | $1.32 | Shop at ECS Tuning | ||||
| 10 | Řadicí vačka | 3/4 | 1 | 23311451563 | $208.98 | +core, SI 23000683(264 | Shop at ECS Tuning | |||
| 11 | Pojistný kroužek | 12X1,0 | 3 | 07119934060 | $0.56 | Shop at ECS Tuning | ||||
| 12 | Řadicí vačka | 1/2/5 | 1 | 23311231611 | $220.06 | UKONČENO, +core | Shop at ECS Tuning | |||
| 13 | Pojistný kroužek | 8X0,8 | 1 | 07119934035 | $0.38 | Shop at ECS Tuning | ||||
| 14 | Váleček | 1 | 23311231572 | $8.26 | Shop at ECS Tuning | |||||
| 15 | Páka | 1 | 23311231575 | $38.64 | Shop at ECS Tuning | |||||
| 16 | Vymezovací podložka | 18X12X1 | 1 | 07119932631 | $0.92 | Shop at ECS Tuning | ||||
| 17 | Pružina | 1 | 23311234791 | $2.96 | Shop at ECS Tuning | |||||
| 18 | Pojistná podložka | 10-ZNS3 | 2 | 07119904911 | $0.27 | Shop at ECS Tuning | ||||
| 19 | Pojistný kroužek | 15X1-ZN | 1 | 07119934082 | $0.56 | Shop at ECS Tuning |
Notes
- Ukončeno = Díl se již nevyrábí.
- +core = plus poplatek za střední část (možnost navrácení původního dílu)
- SI = Service-Information (Servisní informace)
