ZF 3HP12 součásti skříně/olejová vana for BMW 1500-2000CS 1800 (1971)

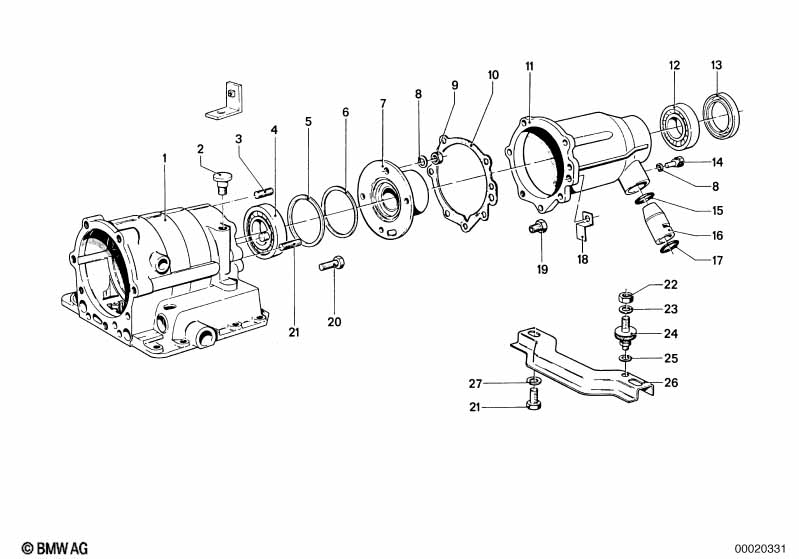

This ZF 3HP12 součásti skříně/olejová vana technical drawing provides a detailed breakdown of the assembly for the 1500-2000CS 1800. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 1971.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| i | Schema R-1-2-A-0-P | |||||||||
| 01 | BMW Classic | 1 | 24111606102 | UKONČENO | Shop at ECS Tuning | |||||
| 04 | Radiální kuličkové ložisko | 6207N | 1 | 07119981248 | UKONČENO | Shop at ECS Tuning | ||||
| 05 | Rozpěrný kroužek | SP72 | 1 | 07119933305 | UKONČENO | Shop at ECS Tuning | ||||
| 06 | Vymezovací podložka | 56X72X0,1 | X | 24121630259 | UKONČENO | Shop at ECS Tuning | ||||
| 06 | Vymezovací podložka | 56X72X0,3 | X | 24121630260 | UKONČENO | Shop at ECS Tuning | ||||
| 07 | Příruba regulátoru | 1 | 24211202617 | UKONČENO | Shop at ECS Tuning | |||||
| 09 | Šestihranná matice | M8 | 5 | 07119922086 | UKONČENO | Shop at ECS Tuning | ||||
| 10 | Těsnění bez azbestu | 1 | 24111630280 | $5.23 | Shop at ECS Tuning | |||||
| 11 | Víko převodovky | 1 | 24111200422 | UKONČENO | Shop at ECS Tuning | |||||
| 12 | Radiální kuličkové ložisko | 35X62X14 | 1 | 07119981054 | $32.53 | UKONČENO | Shop at ECS Tuning | |||
| 13 | Hřídelový těsnicí kroužek | 1 | 24121630281 | $21.63 | UKONČENO | Shop at ECS Tuning | ||||
| 14 | Šestihranný šroub | M8X20 | 1 | 23211207159 | $2.75 | Shop at ECS Tuning | ||||
| 15 | O-kroužek | 18 X 2,4 | 1 | 24278627913 | Shop at ECS Tuning | |||||
| 17 | Hřídelový těsnicí kroužek | 8X11,5X3 | 1 | 24211200139 | $16.96 | UKONČENO | Shop at ECS Tuning | |||
| 19 | Šroubový uzávěr | M10X1-8.8-ZNNIV | 3 | 11127539543 | $2.12 | Shop at ECS Tuning | ||||
| 22 | Šestihranná matice | M10-8-ZNS | 1 | 07119915558 | $0.88 | Shop at ECS Tuning | ||||
| 24 | Pryžové ložisko | 1 | 24711790105 | $11.99 | Shop at ECS Tuning | |||||
| 25 | Podložka | A8,4 | 2 | 24111690120 | $0.42 | Shop at ECS Tuning | ||||
| 26 | Příčný držák | 1 | 24711790100 | $8.04 | UKONČENO | Shop at ECS Tuning | ||||
| 27 | Pružná podložka | 8,4X15-ZNS3 | 3 | 07119904115 | $0.09 | Shop at ECS Tuning | ||||
Notes
- Ukončeno = Díl se již nevyrábí.
See Also
Frequently Asked Questions
- What assembly is shown in the BMW 1500-2000CS 1800 ZF 3HP12 součásti skříně/olejová vana?
- This technical diagram illustrates the ZF 3HP12 součásti skříně/olejová vana within the Převodovka automatická group for the 1500-2000CS 1800 produced during 1971. It provides a detailed exploded view of the components, identifying key parts such as the BMW Classic (Part #24111606102).
- Which models use the hardware listed in this ZF 3HP12 součásti skříně/olejová vana?
- The hardware and components featured in the ZF 3HP12 součásti skříně/olejová vana are specific to the 1500-2000CS 1800 produced during 1971. These technical specifications ensure that parts like the BMW Classic (24111606102) are correctly matched to the vehicle's structural and mechanical requirements.
- How do I find specific parts within the ZF 3HP12 součásti skříně/olejová vana assembly?
- Each item in the ZF 3HP12 součásti skříně/olejová vana corresponds to the numbered list below the illustration. For the 1500-2000CS 1800, you can identify the BMW Classic by locating its position on the schematic, which then links to the official BMW part number 24111606102 for the Převodovka automatická section.
