BW 65 pouzdro + montážní díly for BMW 2500-3.3Li 3.0Si (1975)

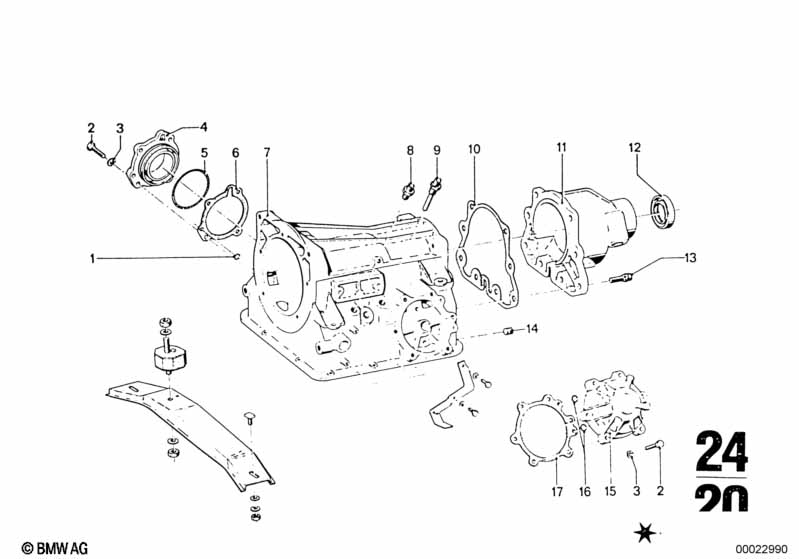

This BW 65 pouzdro + montážní díly technical drawing provides a detailed breakdown of the assembly for the 2500-3.3Li 3.0Si. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 1975.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | O-kroužek | 1 | 24341203224 | UKONČENO | Shop at ECS Tuning | |||||
| 02 | Šroub | M8X25 | 10 | 24341203227 | UKONČENO | Shop at ECS Tuning | ||||
| 03 | Podložka | 10 | 24421205696 | UKONČENO | Shop at ECS Tuning | |||||
| 04 | Víko | 1 | 24341203225 | UKONČENO | Shop at ECS Tuning | |||||
| 05 | O-kroužek | 1 | 24341203221 | UKONČENO | Shop at ECS Tuning | |||||
| 06 | Těsnění | 1 | 24341203226 | $1.85 | UKONČENO | Shop at ECS Tuning | ||||
| 07 | Skříň převodovky | 1 | 24101204476 | UKONČENO | Shop at ECS Tuning | |||||
| 08 | Připojovací kus | 1 | 24301203212 | UKONČENO | Shop at ECS Tuning | |||||
| 09 | Zpětný ventil | 1 | 24301203213 | UKONČENO | Shop at ECS Tuning | |||||
| 10 | Těsnění bez azbestu | 1 | 24101203520 | UKONČENO | Shop at ECS Tuning | |||||
| 11 | Prodloužení převodovky | 1 | 24101203516 | UKONČENO | Shop at ECS Tuning | |||||
| 12 | Hřídelový těsnicí kroužek | 1 | 24101203519 | $21.04 | Shop at ECS Tuning | |||||
| 13 | Šroub | 8 | 24101203522 | UKONČENO | Shop at ECS Tuning | |||||
| 14 | Zátka | 1 | 24341204473 | UKONČENO | Shop at ECS Tuning | |||||
| 15 | Víko | 1 | 24341203228 | UKONČENO | Shop at ECS Tuning | |||||
| 16 | O-kroužek | 2 | 24341203235 | UKONČENO | Shop at ECS Tuning | |||||
| 17 | Těsnění bez azbestu | 1 | 24341203236 | UKONČENO | Shop at ECS Tuning |
Notes
- Ukončeno = Díl se již nevyrábí.
