Nosník přední nápravy/příčné rameno for BMW 7 Series E23 745i (1986)

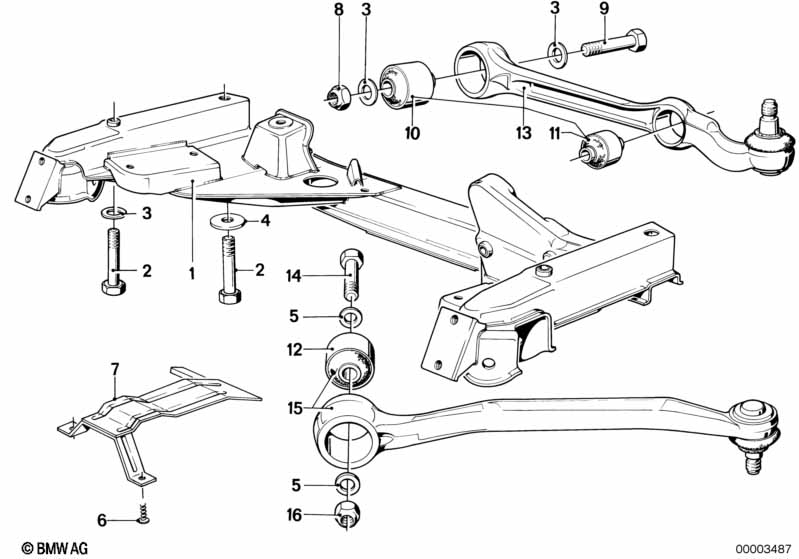

This Nosník přední nápravy/příčné rameno technical drawing provides a detailed breakdown of the assembly for the 7 Series E23 745i. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 1986.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Nosník přední nápravy | 1 | 09/1979 | 31111124374 | $504.68 | Shop at ECS Tuning | ||||
| 02 | Šestihranný šroub | M12X1,5X100 | 4 | 07119914678 | $2.35 | Shop at ECS Tuning | ||||
| 03 | Okno | 12-300 HV-ZNS3 | 2 | 07119904119 | $0.25 | Shop at ECS Tuning | ||||
| 04 | Podložka | 2 | 31111120428 | $0.57 | Shop at ECS Tuning | |||||
| 05 | Podložka | 4 | 31112606010 | $0.98 | UKONČENO | Shop at ECS Tuning | ||||
| 06 | Šestihranný šroub, plech | ST6,3X16-R-U2-Z | 2 | 07119905017 | $0.38 | Shop at ECS Tuning | ||||
| 07 | Tepelný ochranný kryt | 1 | 31111124040 | UKONČENO | Shop at ECS Tuning | |||||
| 08 | Šestihranná matice samojisticí | M12X1,5-10-PHR | 2 | 07129900047 | $0.62 | Shop at ECS Tuning | ||||
| 09 | Šestihranný šroub | M12X1,5X80 | 2 | 07119914660 | $2.09 | Shop at ECS Tuning | ||||
| 10 | Pryžové ložisko | 2 | 31121127385 | $36.40 | Shop at ECS Tuning | |||||
| 11 | Pryžové ložisko | 2 | 31121117025 | $12.89 | Shop at ECS Tuning | |||||
| 12 | Sada pryžové ložisko | 1 | 31129058820 | $56.68 | Shop at ECS Tuning | |||||
| 13 | Příčné rameno levé | 1 | 31121129362 | $175.18 | Shop at ECS Tuning | |||||
| 13 | Příčné rameno pravé | 1 | 31121129363 | $175.18 | Shop at ECS Tuning | |||||
| 14 | Šestihranný šroub | M14X1,5X85 | 2 | 07119914829 | $5.82 | Shop at ECS Tuning | ||||
| 15 | Táhlo pravé | 1 | 31121118356 | $191.15 | Shop at ECS Tuning | |||||
| 15 | Táhlo levé | 1 | 31121118355 | $191.15 | Shop at ECS Tuning | |||||
| pouze společně s | ||||||||||
| -- | Sada pryžové ložisko | 1 | 31129058820 | $56.68 | Shop at ECS Tuning | |||||
| 16 | Šestihranná matice samojisticí | M14X1,5-05 ZNS3 | 2 | 31106774714 | $1.12 | Shop at ECS Tuning | ||||
Notes
- Ukončeno = Díl se již nevyrábí.
