Nosník přední nápravy for BMW 5 Series G31 Touring LCI 520e (2022)

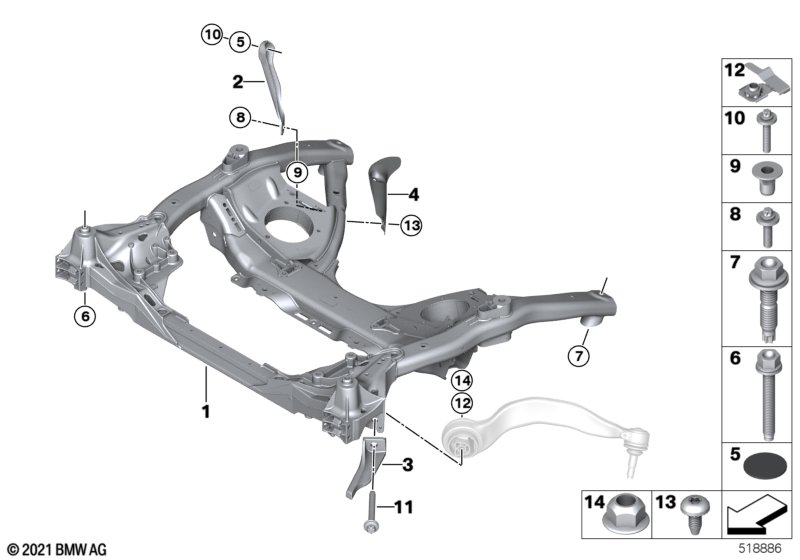

This Nosník přední nápravy technical drawing provides a detailed breakdown of the assembly for the 5 Series G31 Touring LCI 520e. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 2022.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Nosník přední nápravy | 1 | 31106861106 | Shop at ECS Tuning | ||||||
| 02 | Díl nelze koupit zvlášť | 2 | 00000000000 | Shop at ECS Tuning | ||||||
| 03 | Díl nelze koupit zvlášť | 2 | 00000000000 | Shop at ECS Tuning | ||||||
| 04 | Tepelný ochranný kryt | 1 | 31146861394 | Shop at ECS Tuning | ||||||
| 05 | Ochranná fólie | 4 | 07147210555 | Shop at ECS Tuning | ||||||
| 06 | Šestihranný šroub s podložkou | M12X96X1.5 | 4 | 31106872062 | Shop at ECS Tuning | |||||
| 07 | Šestihranný šroub s podložkou | M14X54X1.5 | 2 | 31106872063 | Shop at ECS Tuning | |||||
| 08 | Díl nelze koupit zvlášť | 2 | 00000000000 | Shop at ECS Tuning | ||||||
| 09 | Díl nelze koupit zvlášť | 2 | 00000000000 | Shop at ECS Tuning | ||||||
| 10 | Díl nelze koupit zvlášť | 2 | 00000000000 | Shop at ECS Tuning | ||||||
| 11 | ASA-šroub s podložkou | M14X127-10.9 | 2 | 33316767586 | $6.31 | Shop at ECS Tuning | ||||
| 13 | Šroub Torx samořezný | M6X13-ZNNIVSI | 2 | 31146786689 | Shop at ECS Tuning | |||||
| 14 | Matice s nákružkem samojistící | M14X1,5-10 ZNS3 | 2 | 33306760349 | $1.33 | Shop at ECS Tuning |
See Also
Frequently Asked Questions
- What assembly is shown in the BMW 5 Series G31 Touring LCI 520e Nosník přední nápravy?
- This technical diagram illustrates the Nosník přední nápravy within the Přední náprava group for the 5 Series G31 Touring LCI 520e produced during 2022. It provides a detailed exploded view of the components, identifying key parts such as the Nosník přední nápravy (Part #31106861106).
- Which models use the hardware listed in this Nosník přední nápravy?
- The hardware and components featured in the Nosník přední nápravy are specific to the 5 Series G31 Touring LCI 520e produced during 2022. These technical specifications ensure that parts like the Nosník přední nápravy (31106861106) are correctly matched to the vehicle's structural and mechanical requirements.
- How do I find specific parts within the Nosník přední nápravy assembly?
- Each item in the Nosník přední nápravy corresponds to the numbered list below the illustration. For the 5 Series G31 Touring LCI 520e, you can identify the Nosník přední nápravy by locating its position on the schematic, which then links to the official BMW part number 31106861106 for the Přední náprava section.
