Hydr.řízení-lopatk.čerp./úložný stojan for BMW 5 Series E12 520 (1979)

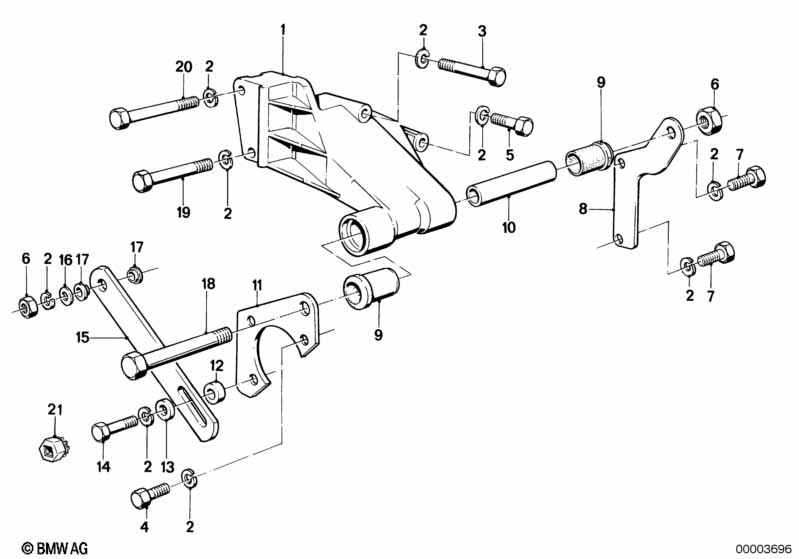

This Hydr.řízení-lopatk.čerp./úložný stojan technical drawing provides a detailed breakdown of the assembly for the 5 Series E12 520. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 1979.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Konzola uložení | 1 | 32411256946 | UKONČENO | Shop at ECS Tuning | |||||
| 02 | Pružná podložka | 8,4X15-ZNS3 | X | 07119904115 | $0.09 | Shop at ECS Tuning | ||||
| 03 | Šestihranný šroub | M8X45-8.8-ZNS3 | 1 | 07119902955 | $0.62 | Shop at ECS Tuning | ||||
| 04 | Šestihranný šroub | M8X22-8.8-ZNS3 | 3 | 07119904040 | Shop at ECS Tuning | |||||
| 05 | Šestihranný šroub | M8X30-ZN | 1 | 07119913662 | $0.22 | Shop at ECS Tuning | ||||
| 05 | Šestihranný šroub | M8X30 | 1 | 07119913664 | $0.47 | Shop at ECS Tuning | ||||
| 06 | Šestihranná matice samojisticí | M8-8-ZNNI SI | 2 | 07129906196 | $1.60 | Shop at ECS Tuning | ||||
| 07 | Šestihranný šroub | M8X18-8.8-ZNS3 | 2 | 07119904146 | $0.65 | Shop at ECS Tuning | ||||
| 08 | Uchycení | 1 | 32411251276 | Shop at ECS Tuning | ||||||
| vhodné pouze pro | ||||||||||
| -- | Lopatkové čerpadlo | 100BAR | X | 32411123633 | $624.96 | UKONČENO | Shop at ECS Tuning | |||
| 08 | Přídržná deska | 1 | 32411276639 | UKONČENO | Shop at ECS Tuning | |||||
| vhodné pouze pro | ||||||||||
| -- | Lopatkové čerpadlo | ZF | X | 32411123634 | UKONČENO | Shop at ECS Tuning | ||||
| 09 | Pouzdro | 2 | 32411705063 | $14.36 | UKONČENO | Shop at ECS Tuning | ||||
| 10 | Pouzdro | 12 X 1,8 X 36,9 | 1 | 32411258879 | $2.66 | Shop at ECS Tuning | ||||
| 11 | Přídržná deska | 1 | 32411251275 | Shop at ECS Tuning | ||||||
| 12 | Distanční vložka | 1 | 32411251279 | UKONČENO | Shop at ECS Tuning | |||||
| 13 | Podložka | A8,4X25 | 1 | 07147201571 | $0.20 | Shop at ECS Tuning | ||||
| 14 | Šestihranný šroub | M8X35 | 1 | 07119913676 | $0.36 | Shop at ECS Tuning | ||||
| 15 | Upínací příložka | 1 | 32411257714 | UKONČENO | Shop at ECS Tuning | |||||
| 15 | Upínací příložka | 1 | 12311273638 | $5.35 | Shop at ECS Tuning | |||||
| pouze společně s | ||||||||||
| -- | Přítlačný kroužek | 1 | 12317677914 | $4.26 | Shop at ECS Tuning | |||||
| 16 | Podložka | 8,4X16X1,6-ZNNV | 1 | 07119907030 | Shop at ECS Tuning | |||||
| 17 | Pouzdro | 2 | 11721261404 | $7.58 | Shop at ECS Tuning | |||||
| 18 | Šestihranný šroub | M8X110-8.8 | 1 | 07119906728 | Shop at ECS Tuning | |||||
| 19 | Šestihranný šroub | M8X70 | 1 | 07119912800 | $2.18 | Shop at ECS Tuning | ||||
| 20 | Šestihranný šroub | M8X65 | 1 | 02/2000 | 07119903018 | Shop at ECS Tuning | ||||
| 20 | Šestihranný šroub | M8X65 | 1 | 41117006311 | $6.28 | Shop at ECS Tuning | ||||
| 21 | Přítlačný kroužek | 1 | 12317677914 | $4.26 | Shop at ECS Tuning | |||||
Notes
- Ukončeno = Díl se již nevyrábí.
