Hydr.řízení-lopatkové čerpadlo/jedn.díly for BMW 5 Series E12 520i (1978)

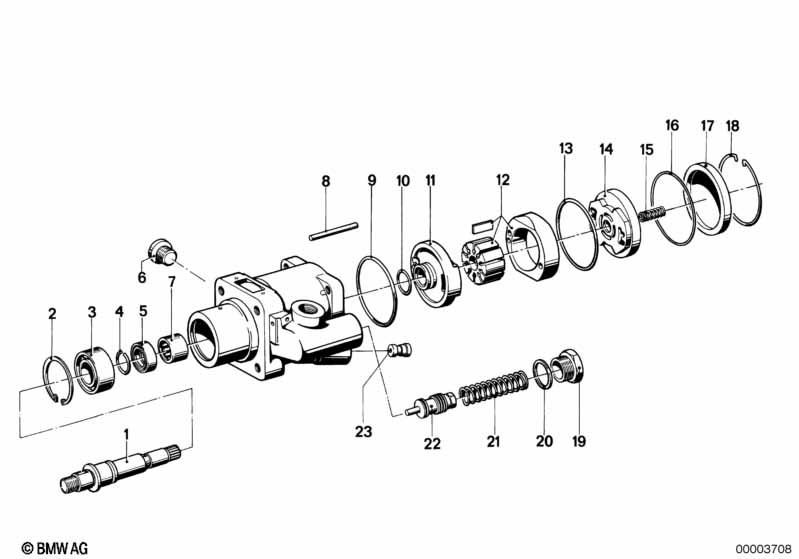

This Hydr.řízení-lopatkové čerpadlo/jedn.díly technical drawing provides a detailed breakdown of the assembly for the 5 Series E12 520i. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 1978.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| vhodné jen pro lopatkové čerpadlo Typ č.7672 955 270 = 32 41 1 112 365 |
||||||||||
| 01 | Vstupní hřídel | 1 | 32411105144 | $87.05 | UKONČENO | Shop at ECS Tuning | ||||
| 02 | Pojistný kroužek | 42X1,75 | 1 | 07119935780 | UKONČENO | Shop at ECS Tuning | ||||
| 03 | Radiální kuličkové ložisko | 20,0X42,0X16,0 | 1 | 32411105145 | $37.92 | UKONČENO | Shop at ECS Tuning | |||
| 04 | Rozpěrný kroužek | 20 | 1 | 07119933441 | $0.25 | UKONČENO | Shop at ECS Tuning | |||
| 05 | Hřídelový těsnicí kroužek | 1 | 32411105146 | $23.65 | UKONČENO | Shop at ECS Tuning | ||||
| 06 | Šroubový uzávěr | 2 | 32411105148 | UKONČENO | Shop at ECS Tuning | |||||
| 07 | Jehlové ložisko | 17,0X25,0X16,0 | 1 | 32411105147 | $22.33 | Shop at ECS Tuning | ||||
| 08 | Lícovaný kolík | 1 | 32411105149 | UKONČENO | Shop at ECS Tuning | |||||
| 09 | O-kroužek | 64X2,1MM | 1 | 32411105150 | $13.65 | UKONČENO | Shop at ECS Tuning | |||
| 10 | O-kroužek | 1 | 32411105151 | $13.65 | UKONČENO | Shop at ECS Tuning | ||||
| 11 | Čelní deska strana pohonu | 1 | 32411105152 | UKONČENO | Shop at ECS Tuning | |||||
| 12 | Sada rotoru | 1 | 32411105153 | $224.32 | UKONČENO | Shop at ECS Tuning | ||||
| 13 | O-kroužek | 1 | 32411105154 | $4.76 | Shop at ECS Tuning | |||||
| 14 | Čelní deska strana víka | 1 | 32411105155 | UKONČENO | Shop at ECS Tuning | |||||
| 15 | Tlačná pružina | 1 | 32411105156 | UKONČENO | Shop at ECS Tuning | |||||
| 16 | O-kroužek | 1 | 32411105157 | $4.76 | UKONČENO | Shop at ECS Tuning | ||||
| 17 | Víko | 1 | 32411105158 | $14.22 | UKONČENO | Shop at ECS Tuning | ||||
| 18 | Pojistný kroužek | 1 | 32411105159 | $2.44 | UKONČENO | Shop at ECS Tuning | ||||
| 19 | Šroubový uzávěr | 1 | 32411105160 | $3.77 | UKONČENO | Shop at ECS Tuning | ||||
| 20 | Těsnicí kroužek | A22X27-CU | 1 | 07119963354 | $0.36 | Shop at ECS Tuning | ||||
| 21 | Tlačná pružina | 1 | 32411105143 | $7.70 | UKONČENO | Shop at ECS Tuning | ||||
| 22 | Vložka ventilu toleranční skupina 1 | 1 | 32411117617 | $31.26 | UKONČENO | Shop at ECS Tuning | ||||
| 22 | Vložka ventilu toleranční skupina 2 | 1 | 32411117618 | $35.81 | UKONČENO | Shop at ECS Tuning | ||||
| 23 | Škrticí tryska | 1 | 32411105140 | UKONČENO | Shop at ECS Tuning | |||||
Notes
- Ukončeno = Díl se již nevyrábí.
