Hydraulické řízení-olejová vedení for BMW 5 Series E12 520i (1978)

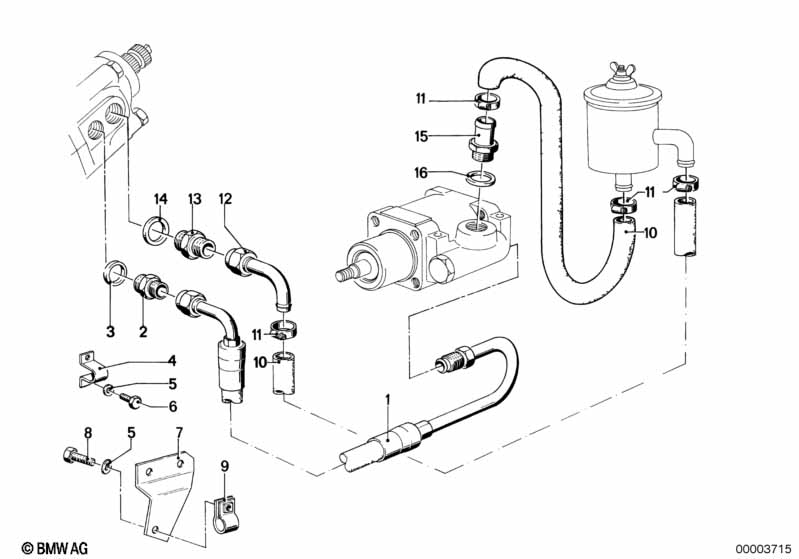

This Hydraulické řízení-olejová vedení technical drawing provides a detailed breakdown of the assembly for the 5 Series E12 520i. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 1978.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Tlaková hadice | 1 | 32411112278 | UKONČENO | Shop at ECS Tuning | |||||
| vhodné pouze pro | ||||||||||
| -- | Lopatkové čerpadlo | 100BAR | X | 32411112365 | $624.96 | UKONČENO | Shop at ECS Tuning | |||
| -- | Lopatkové čerpadlo | 100BAR | X | 32411114480 | $624.96 | UKONČENO | Shop at ECS Tuning | |||
| -- | Lopatkové čerpadlo | 100BAR | X | 32411123633 | $624.96 | UKONČENO | Shop at ECS Tuning | |||
| 01 | Tlaková hadice | 1 | 32411117567 | UKONČENO | Shop at ECS Tuning | |||||
| vhodné pouze pro | ||||||||||
| -- | Lopatkové čerpadlo | 100BAR | X | 32411114480 | $624.96 | UKONČENO | Shop at ECS Tuning | |||
| -- | Lopatkové čerpadlo | 100BAR | X | 32411123633 | $624.96 | UKONČENO | Shop at ECS Tuning | |||
| 02 | Hrdlo šroubení | A10 | 1 | 07119964530 | $15.14 | Shop at ECS Tuning | ||||
| 03 | Těsnicí kroužek | A14X18-CU | 1 | 07119963201 | $0.18 | Shop at ECS Tuning | ||||
| 04 | Spona | 1X22 | 3 | 07119977248 | Shop at ECS Tuning | |||||
| 05 | Pružná podložka černá | B6-ZN | 4 | 05/1981 | 07119932073 | $0.38 | Shop at ECS Tuning | |||
| 05 | Podložka | 5.3-140 HV-ZNS | 4 | 07119936439 | $0.40 | Shop at ECS Tuning | ||||
| 06 | Řezný šroub | AM6X12 | 3 | 07119918412 | $0.30 | Shop at ECS Tuning | ||||
| 07 | Uchycení | 1 | 32411112279 | UKONČENO | Shop at ECS Tuning | |||||
| 08 | Šestihranný šroub | M6X12-8.8-ZNNIV | 1 | 07119905524 | $0.27 | Shop at ECS Tuning | ||||
| 09 | Spona | 1 | 32411104349 | UKONČENO | Shop at ECS Tuning | |||||
| 10 | Hadice | 16X22MM | X | 32411131545 | $45.93 | Shop at ECS Tuning | ||||
| 11 | hadicová spona | L18-24 | 4 | 07129952109 | $1.07 | Shop at ECS Tuning | ||||
| 13 | Šroubovací hrdlo | 1 | 32411112280 | UKONČENO | Shop at ECS Tuning | |||||
| 14 | Těsnicí kroužek | A18X22-CU | 1 | 07119963308 | $0.25 | Shop at ECS Tuning | ||||
| vhodné pouze pro | ||||||||||
| -- | Lopatkové čerpadlo | 100BAR | X | 32411114480 | $624.96 | UKONČENO | Shop at ECS Tuning | |||
| -- | Lopatkové čerpadlo | 100BAR | X | 32411123633 | $624.96 | UKONČENO | Shop at ECS Tuning | |||
| 15 | Připojovací kus | L FORM | 1 | 32411117545 | $26.23 | Shop at ECS Tuning | ||||
| vhodné pouze pro | ||||||||||
| -- | Lopatkové čerpadlo | 100BAR | X | 32411112365 | $624.96 | UKONČENO | Shop at ECS Tuning | |||
| -- | Lopatkové čerpadlo | 100BAR | X | 32411114480 | $624.96 | UKONČENO | Shop at ECS Tuning | |||
| -- | Lopatkové čerpadlo | 100BAR | X | 32411123633 | $624.96 | UKONČENO | Shop at ECS Tuning | |||
| 15 | Hrdlo šroubení | 1 | 32411117188 | $30.03 | Shop at ECS Tuning | |||||
| vhodné pouze pro | ||||||||||
| -- | Lopatkové čerpadlo | 100BAR | X | 32411114480 | $624.96 | UKONČENO | Shop at ECS Tuning | |||
| -- | Lopatkové čerpadlo | 100BAR | X | 32411123633 | $624.96 | UKONČENO | Shop at ECS Tuning | |||
| 16 | Těsnicí kroužek | A18X22-CU | 1 | 07119963308 | $0.25 | Shop at ECS Tuning | ||||
Notes
- Ukončeno = Díl se již nevyrábí.
