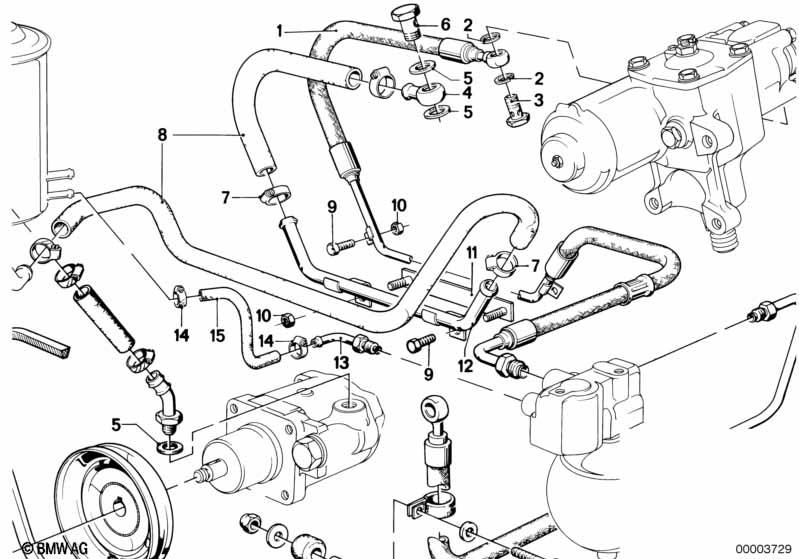

Hydraulické řízení-olejová vedení for BMW 7 Series E23 728i (1986)
This Hydraulické řízení-olejová vedení technical drawing provides a detailed breakdown of the assembly for the 7 Series E23 728i. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 1986.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Tlaková hadice | 1 | 09/1979 | 32411124902 | UKONČENO | Shop at ECS Tuning | ||||
| 02 | Těsnicí kroužek | A14X20-CUSN | 2 | 32411093596 | $0.31 | Shop at ECS Tuning | ||||
| 02 | Těsnicí kroužek | A14X20-ALMG | 2 | 32411129986 | $0.15 | Shop at ECS Tuning | ||||
| 03 | Dutý šroub | M14X1,5X26 | 1 | 32416852469 | Shop at ECS Tuning | |||||
| 04 | Kruhové hrdlo | 1 | 09/1981 | 32411124690 | UKONČENO | Shop at ECS Tuning | ||||
| 05 | Těsnicí kroužek | A18X22 | 3 | 32411125142 | $0.18 | UKONČENO | Shop at ECS Tuning | |||
| 06 | Dutý šroub | M18X32 | 1 | 32411117183 | $7.53 | UKONČENO | Shop at ECS Tuning | |||
| 07 | hadicová spona | L15-19 | X | 07129952107 | $0.93 | Shop at ECS Tuning | ||||
| 07 | hadicová spona | L18-24 | X | 07129952109 | $1.07 | Shop at ECS Tuning | ||||
| 08 | Hadice | 12X18MM | X | 32411131524 | $35.95 | Shop at ECS Tuning | ||||
| 09 | Šestihranný šroub | M6X12-8.8-ZNNIV | 4 | 07119905524 | $0.27 | Shop at ECS Tuning | ||||
| 10 | Šestihranná matice samojisticí | M6-10 ZN | 5 | 05/1986 | 07129922705 | $0.27 | UKONČENO | Shop at ECS Tuning | ||
| 10 | Šestihranná matice samojisticí | M6 ZNNIV SI | 5 | 07147575163 | $0.25 | Shop at ECS Tuning | ||||
| 12 | Trubkové vedení | 1 | 09/1981 | 32411126067 | UKONČENO | Shop at ECS Tuning | ||||
| 13 | Trubkové vedení | 1 | 34321121527 | $14.42 | UKONČENO | Shop at ECS Tuning | ||||
| 14 | hadicová spona | L12-15 | 1 | 07129952104 | $1.18 | Shop at ECS Tuning | ||||
| 15 | Hadice | 6X12MM | X | 34321119071 | $17.55 | Shop at ECS Tuning |
Notes
- Ukončeno = Díl se již nevyrábí.
