Řídicí tyče/spojovací tyče řízení for BMW 7 Series E23 733i (1979)

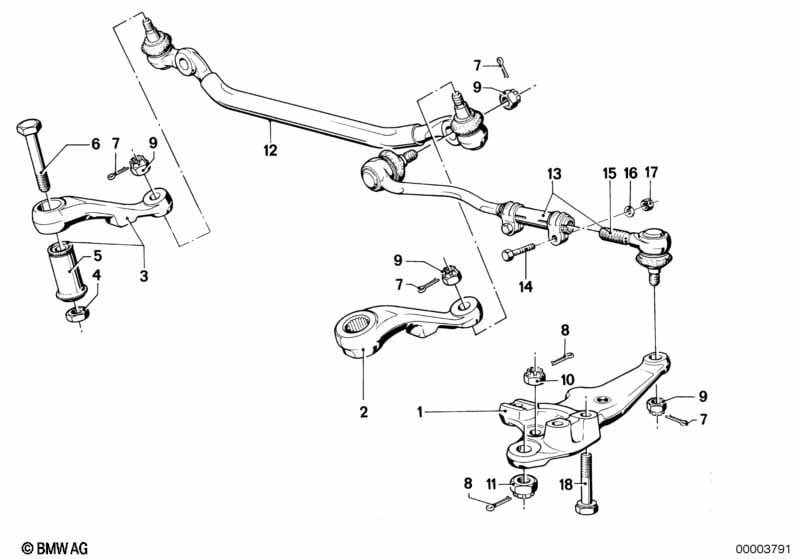

This Řídicí tyče/spojovací tyče řízení technical drawing provides a detailed breakdown of the assembly for the 7 Series E23 733i. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 1979.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Páka spojovací tyče řízení levá | 1 | 09/1979 | 32211121885 | $125.95 | Shop at ECS Tuning | ||||
| pouze společně s | ||||||||||
| 01 | Páka spojovací tyče řízení pravá | 1 | 09/1979 | 32211121886 | $125.95 | UKONČENO | Shop at ECS Tuning | |||
| pouze společně s | ||||||||||
| -- | Šestihranný šroub | 2 | 09/1979 | 32211124045 | $5.13 | Shop at ECS Tuning | ||||
| -- | Šestihranný šroub | 4 | 09/1979 | 32211124046 | $0.98 | Shop at ECS Tuning | ||||
| 02 | Páka řízení | 1 | 09/1979 | 32211116389 | $93.56 | Shop at ECS Tuning | ||||
| 03 | Vodicí páka řídítek | 1 | 09/1979 | 32211116761 | $165.64 | Shop at ECS Tuning | ||||
| 04 | Šestihranná matice samojisticí | M12X1,5-10-PHR | 1 | 09/1979 | 07129900047 | $0.62 | Shop at ECS Tuning | |||
| 05 | Pryžové ložisko | D=27MM | 1 | 09/1979 | 32211115489 | $14.70 | Shop at ECS Tuning | |||
| 06 | Šestihranný šroub | M12X1,5X80 | 1 | 09/1979 | 07119914660 | $2.09 | Shop at ECS Tuning | |||
| 07 | Klín | 2X20 | 6 | 09/1979 | 07119945112 | $0.40 | Shop at ECS Tuning | |||
| 08 | Klín | 3,2X20 | 4 | 09/1979 | 07119945200 | $0.32 | UKONČENO | Shop at ECS Tuning | ||
| 09 | Korunová matice | M10X1 | 6 | 09/1979 | 07119923436 | $2.17 | Shop at ECS Tuning | |||
| 10 | Korunová matice | M12 | 2 | 09/1979 | 31122624120 | $2.05 | UKONČENO | Shop at ECS Tuning | ||
| 11 | Korunová matice | M14 | 2 | 09/1979 | 32211117034 | $1.11 | Shop at ECS Tuning | |||
| 12 | Spojovací tyč řízení střední | 1 | 09/1979 | 32211128365 | $247.20 | UKONČENO | Shop at ECS Tuning | |||
| 12 | Spojovací tyč řízení střední | 1 | 09/1979 | 32211128366 | $247.20 | Shop at ECS Tuning | ||||
| 13 | Spojovací tyč řízení | 2 | 09/1979 | 32211117212 | $130.73 | Shop at ECS Tuning | ||||
| 14 | Šestihranný šroub | M8X1X35 | 4 | 09/1979 | 07119911616 | $2.13 | Shop at ECS Tuning | |||
| 15 | Kulový kloub | 2 | 09/1979 | 32211114843 | $41.23 | Shop at ECS Tuning | ||||
| 16 | Pružný kroužek | B8 | 4 | 09/1979 | 07119933096 | $0.18 | Shop at ECS Tuning | |||
| 17 | Šestihranná matice samojisticí | M8X1 | 4 | 09/1979 | 07129922770 | $0.24 | Shop at ECS Tuning | |||
| 18 | Šestihranný šroub | M10X45 | 6 | 09/1979 | 32211123176 | $0.84 | UKONČENO | Shop at ECS Tuning | ||
Notes
- Ukončeno = Díl se již nevyrábí.
