Řídicí tyče/spojovací tyče řízení for BMW 7 Series E23 728i (1986)

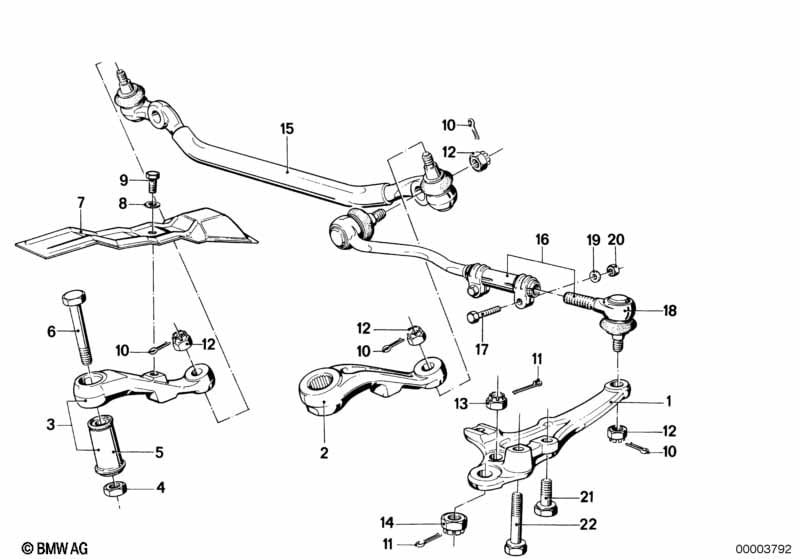

This Řídicí tyče/spojovací tyče řízení technical drawing provides a detailed breakdown of the assembly for the 7 Series E23 728i. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 1986.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Páka spojovací tyče řízení levá | 1 | 09/1979 | 32211121885 | $125.95 | Shop at ECS Tuning | ||||
| 01 | Páka spojovací tyče řízení pravá | 1 | 09/1979 | 32211121886 | $125.95 | UKONČENO | Shop at ECS Tuning | |||
| 02 | Páka řízení | 1 | 09/1979 | 32211121898 | $156.42 | Shop at ECS Tuning | ||||
| 03 | Vodicí páka řídítek | D=24MM | 1 | 09/1979 | 32211123273 | $150.02 | Shop at ECS Tuning | |||
| 04 | Šestihranná matice samojisticí | M10 | 1 | 09/1979 | 07129964672 | $0.36 | Shop at ECS Tuning | |||
| 05 | Pryžové ložisko | D=24MM | 1 | 09/1979 | 32211123464 | $36.56 | Shop at ECS Tuning | |||
| 06 | Šestihranný šroub | M10X75 | 1 | 09/1979 | 11111735525 | $0.93 | Shop at ECS Tuning | |||
| 07 | Tepelný ochranný kryt | 1 | 09/1979 | 32211130630 | $15.20 | UKONČENO | Shop at ECS Tuning | |||
| 08 | Podložka | A6,4-200HV-ZNS3 | 1 | 09/1979 | 07119903791 | $0.11 | Shop at ECS Tuning | |||
| 09 | Šestihranný šroub | M6X12-8.8-ZNNIV | 1 | 09/1979 | 07119905524 | $0.27 | Shop at ECS Tuning | |||
| 10 | Klín | 2X20 | 6 | 09/1979 | 07119945112 | $0.40 | Shop at ECS Tuning | |||
| 11 | Klín | 3,2X20 | 4 | 09/1979 | 07119945200 | $0.32 | UKONČENO | Shop at ECS Tuning | ||
| 12 | Korunová matice | M10X1 | 6 | 09/1979 | 07119923436 | $2.17 | Shop at ECS Tuning | |||
| 13 | Korunová matice | M12 | 2 | 09/1979 | 31122624120 | $2.05 | UKONČENO | Shop at ECS Tuning | ||
| 14 | Korunová matice | M14 | 2 | 09/1979 | 32211117034 | $1.11 | Shop at ECS Tuning | |||
| 15 | Spojovací tyč řízení střední | 1 | 09/1979 | 32211128368 | $186.56 | Shop at ECS Tuning | ||||
| 16 | Spojovací tyč řízení | 2 | 09/1979 | 32211117212 | $130.73 | Shop at ECS Tuning | ||||
| 17 | Šestihranný šroub | M8X1X35 | 4 | 09/1979 | 07119911616 | $2.13 | Shop at ECS Tuning | |||
| 18 | Kulový kloub | 2 | 09/1979 | 32211114843 | $41.23 | Shop at ECS Tuning | ||||
| 19 | Pružný kroužek | B8 | 4 | 09/1979 | 07119933096 | $0.18 | Shop at ECS Tuning | |||
| 20 | Šestihranná matice samojisticí | M8X1 | 4 | 09/1979 | 07129922770 | $0.24 | Shop at ECS Tuning | |||
| 21 | Šestihranný šroub | 4 | 09/1979 | 32211124046 | $0.98 | Shop at ECS Tuning | ||||
| 22 | Šestihranný šroub | 2 | 09/1979 | 32211124045 | $5.13 | Shop at ECS Tuning |
Notes
- Ukončeno = Díl se již nevyrábí.
