Sloupek řízení-pažnice/výplň for BMW 3 Series E21 320i (1979)

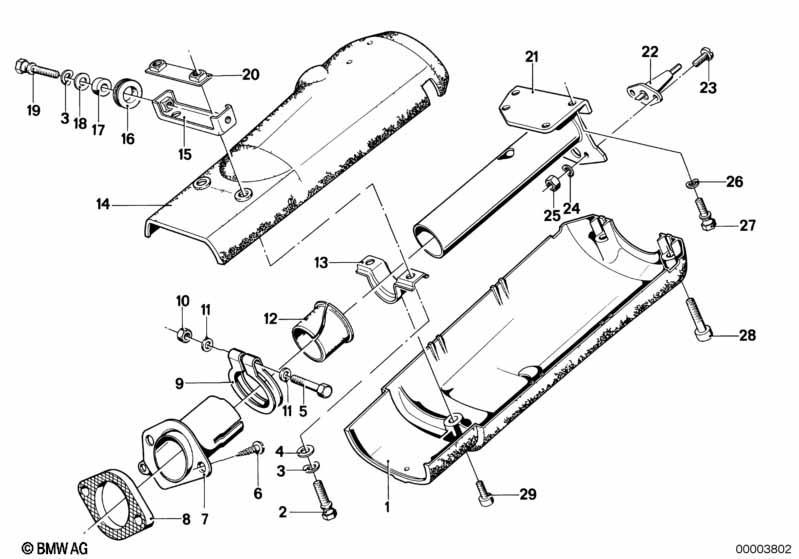

This Sloupek řízení-pažnice/výplň technical drawing provides a detailed breakdown of the assembly for the 3 Series E21 320i. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 1979.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Výplň spodní díl | 1 | 32311111100 | $27.32 | Shop at ECS Tuning | |||||
| 02 | Trhací šroub | M8X47 | 2 | 32311152052 | $1.57 | Shop at ECS Tuning | ||||
| 03 | Pružná podložka | 8,4X15-ZNS3 | 4 | 07119904115 | $0.09 | Shop at ECS Tuning | ||||
| 04 | Podložka | 8,4X16X1,6-ZNNV | 2 | 07119907030 | Shop at ECS Tuning | |||||
| 09 | Spona | 1 | 32311115062 | $1.77 | UKONČENO | Shop at ECS Tuning | ||||
| 10 | Šestihranná matice samojisticí | M8-8-ZNS3 | 1 | 07129904002 | $0.18 | Shop at ECS Tuning | ||||
| 11 | Podložka | 8,4 | 2 | 33311108204 | $0.18 | Shop at ECS Tuning | ||||
| 12 | Rozpěrný kroužek | 1 | 32311154688 | $1.34 | Shop at ECS Tuning | |||||
| 13 | Spona | 1 | 32311110990 | $2.40 | UKONČENO | Shop at ECS Tuning | ||||
| 14 | Výplň horní díl | 1 | 32311152108 | $57.49 | Shop at ECS Tuning | |||||
| 15 | Uchycení | 1 | 32311110996 | $6.55 | Shop at ECS Tuning | |||||
| 16 | Vodicí pouzdro | 2 | 32311111185 | $1.73 | UKONČENO | Shop at ECS Tuning | ||||
| 17 | Distanční trubka | 2 | 32311111186 | $0.88 | Shop at ECS Tuning | |||||
| 18 | Podložka | 2 | 11614000131 | $1.80 | UKONČENO | Shop at ECS Tuning | ||||
| 19 | Trhací šroub | M8X20 9.8 | 2 | 32311152054 | $1.77 | Shop at ECS Tuning | ||||
| 20 | Uchycení | 1 | 32311110996 | $6.55 | Shop at ECS Tuning | |||||
| 21 | Pažnice | 1 | 32311115293 | $59.99 | Shop at ECS Tuning | |||||
| 22 | Kontaktní uhlík | 1 | 32331350750 | $7.64 | UKONČENO | Shop at ECS Tuning | ||||
| 23 | Šroub s čočkovitou hlavou | M5X12-ZN | 2 | 07119907627 | $0.43 | Shop at ECS Tuning | ||||
| 24 | Pružná podložka | B5 | 2 | 07119932098 | $0.38 | Shop at ECS Tuning | ||||
| 25 | Šestihranná matice | M5-8-ZNNIV SI | 2 | 07119905729 | Shop at ECS Tuning | |||||
| 26 | Ozubená podložka | A6,4 | 4 | 07119936133 | $0.38 | Shop at ECS Tuning | ||||
| 27 | Trhací šroub | M6X14 | 2 | 32321109641 | $1.39 | Shop at ECS Tuning | ||||
| 28 | Šroub s čočkovitou hlavou | M6X55 | 2 | 07119906437 | $0.45 | UKONČENO | Shop at ECS Tuning | |||
| 29 | Šroub s válcovou hlavou | M6X8 | 1 | 07119906436 | $0.20 | Shop at ECS Tuning |
Notes
- Ukončeno = Díl se již nevyrábí.
See Also
Frequently Asked Questions
- What assembly is shown in the BMW 3 Series E21 320i Sloupek řízení-pažnice/výplň?
- This technical diagram illustrates the Sloupek řízení-pažnice/výplň within the Řízení group for the 3 Series E21 320i produced during 1979. It provides a detailed exploded view of the components, identifying key parts such as the Výplň spodní díl (Part #32311111100).
- Which models use the hardware listed in this Sloupek řízení-pažnice/výplň?
- The hardware and components featured in the Sloupek řízení-pažnice/výplň are specific to the 3 Series E21 320i produced during 1979. These technical specifications ensure that parts like the Výplň spodní díl (32311111100) are correctly matched to the vehicle's structural and mechanical requirements.
- How do I find specific parts within the Sloupek řízení-pažnice/výplň assembly?
- Each item in the Sloupek řízení-pažnice/výplň corresponds to the numbered list below the illustration. For the 3 Series E21 320i, you can identify the Výplň spodní díl by locating its position on the schematic, which then links to the official BMW part number 32311111100 for the Řízení section.
