Hydraulické řízení-lopatkové čerpadlo for BMW 7 Series E23 728i (1986)

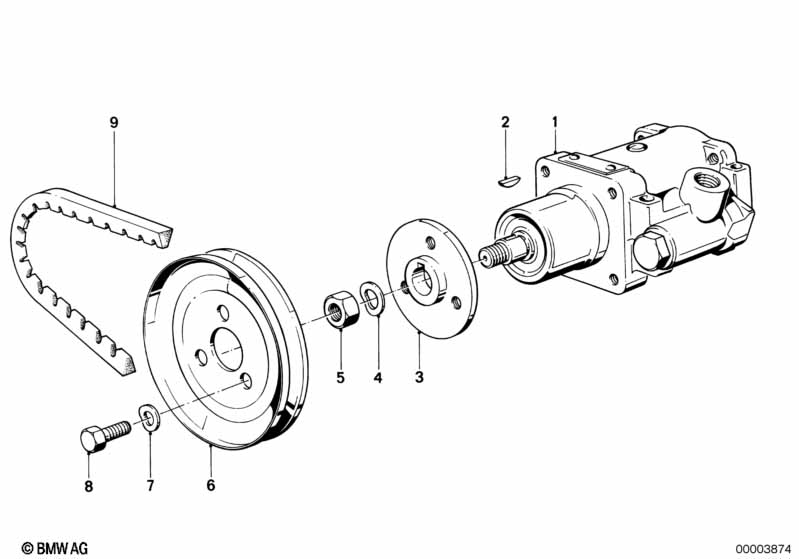

This Hydraulické řízení-lopatkové čerpadlo technical drawing provides a detailed breakdown of the assembly for the 7 Series E23 728i. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 1986.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Lopatkové čerpadlo | 130BAR | 1 | 04/1981 | 32411123476 | $558.54 | UKONČENO | Shop at ECS Tuning | ||
| 02 | Kotoučová pružina | 4X5 | 1 | 04/1981 | 07119951453 | $0.36 | Shop at ECS Tuning | |||
| 03 | Příruba | 1 | 04/1981 | 32411126435 | $29.57 | UKONČENO | Shop at ECS Tuning | |||
| 04 | Pružná podložka | B14 | 1 | 04/1981 | 07119932147 | $0.20 | Shop at ECS Tuning | |||
| 05 | Šestihranná matice | M14X1,5 | 1 | 04/1981 | 07119901309 | $1.65 | Shop at ECS Tuning | |||
| 06 | Řemenice | 1 | 04/1981 | 32411276529 | $49.02 | Shop at ECS Tuning | ||||
| 07 | Pružná podložka | 8,4X15-ZNS3 | 3 | 04/1981 | 07119904115 | $0.09 | Shop at ECS Tuning | |||
| 08 | Šestihranný šroub s podložkou | M8X12-Z3-1 | 3 | 04/1981 | 07119913011 | $0.47 | Shop at ECS Tuning | |||
| 09 | Klínový řemen | 9,5X912 | 1 | 04/1981 | 32411711144 | $12.92 | UKONČENO | Shop at ECS Tuning |
Notes
- Ukončeno = Díl se již nevyrábí.
See Also
Frequently Asked Questions
- What assembly is shown in the BMW 7 Series E23 728i Hydraulické řízení-lopatkové čerpadlo?
- This technical diagram illustrates the Hydraulické řízení-lopatkové čerpadlo within the Řízení group for the 7 Series E23 728i produced during 1986. It provides a detailed exploded view of the components, identifying key parts such as the Lopatkové čerpadlo (Part #32411123476).
- Which models use the hardware listed in this Hydraulické řízení-lopatkové čerpadlo?
- The hardware and components featured in the Hydraulické řízení-lopatkové čerpadlo are specific to the 7 Series E23 728i produced during 1986. These technical specifications ensure that parts like the Lopatkové čerpadlo (32411123476) are correctly matched to the vehicle's structural and mechanical requirements.
- How do I find specific parts within the Hydraulické řízení-lopatkové čerpadlo assembly?
- Each item in the Hydraulické řízení-lopatkové čerpadlo corresponds to the numbered list below the illustration. For the 7 Series E23 728i, you can identify the Lopatkové čerpadlo by locating its position on the schematic, which then links to the official BMW part number 32411123476 for the Řízení section.
