Hydraulická převodka řízení for BMW 2500-3.3Li 2800 (1975)

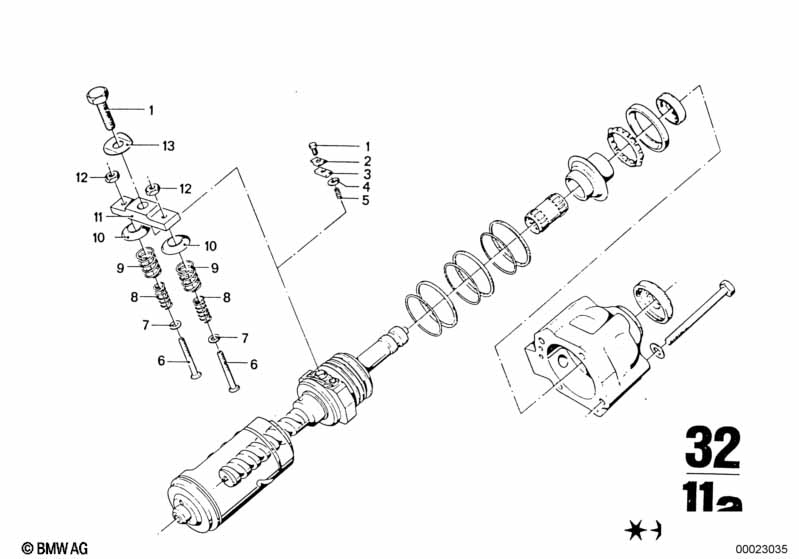

This Hydraulická převodka řízení technical drawing provides a detailed breakdown of the assembly for the 2500-3.3Li 2800. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 1975.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Šestihranný šroub | M5X15 | 1 | 07119913235 | $3.51 | UKONČENO | Shop at ECS Tuning | |||
| Dřívější provedení | ||||||||||
| 02 | Pojistná podložka | 1 | 32131104800 | UKONČENO | Shop at ECS Tuning | |||||
| 03 | Uchycení | 1 | 32131104799 | UKONČENO | Shop at ECS Tuning | |||||
| 04 | Podložka | 2 | 32131104797 | UKONČENO | Shop at ECS Tuning | |||||
| 05 | Tlačná pružina | 2 | 32131104798 | UKONČENO | Shop at ECS Tuning | |||||
| Pozdější provedení | ||||||||||
| 06 | Stavěcí šroub | 2 | 09/1973 | 02/1977 | 32131111872 | UKONČENO | Shop at ECS Tuning | |||
| 07 | Podložka | 2 | 09/1973 | 02/1977 | 32131111876 | UKONČENO | Shop at ECS Tuning | |||
| 08 | Tlačná pružina | 2 | 09/1973 | 02/1977 | 32131111878 | UKONČENO | Shop at ECS Tuning | |||
| 09 | Tlačná pružina | 2 | 09/1973 | 02/1977 | 32131111879 | UKONČENO | Shop at ECS Tuning | |||
| 10 | Talířová pružina | 2 | 09/1973 | 02/1977 | 32131111877 | UKONČENO | Shop at ECS Tuning | |||
| 11 | Uchycení | 1 | 09/1973 | 02/1977 | 32131111880 | UKONČENO | Shop at ECS Tuning | |||
| 12 | Šestihranná matice | M3 | 2 | 09/1973 | 02/1977 | 07119922016 | $0.09 | Shop at ECS Tuning | ||
| 13 | Pojistná podložka | 2 | 09/1973 | 02/1977 | 32131111881 | UKONČENO | Shop at ECS Tuning | |||
Notes
- Ukončeno = Díl se již nevyrábí.
See Also
Frequently Asked Questions
- What assembly is shown in the BMW 2500-3.3Li 2800 Hydraulická převodka řízení?
- This technical diagram illustrates the Hydraulická převodka řízení within the Řízení group for the 2500-3.3Li 2800 produced during 1975. It provides a detailed exploded view of the components, identifying key parts such as the Šestihranný šroub (Part #07119913235).
- Which models use the hardware listed in this Hydraulická převodka řízení?
- The hardware and components featured in the Hydraulická převodka řízení are specific to the 2500-3.3Li 2800 produced during 1975. These technical specifications ensure that parts like the Šestihranný šroub (07119913235) are correctly matched to the vehicle's structural and mechanical requirements.
- How do I find specific parts within the Hydraulická převodka řízení assembly?
- Each item in the Hydraulická převodka řízení corresponds to the numbered list below the illustration. For the 2500-3.3Li 2800, you can identify the Šestihranný šroub by locating its position on the schematic, which then links to the official BMW part number 07119913235 for the Řízení section.
