Hydr.řízení-lopatk.čerp./úložný stojan for BMW 5 Series E28 518i (1987)

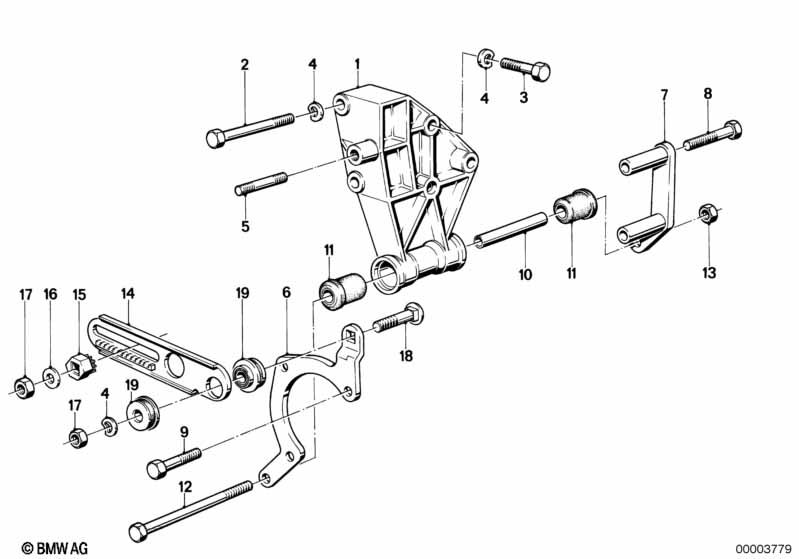

This Hydr.řízení-lopatk.čerp./úložný stojan technical drawing provides a detailed breakdown of the assembly for the 5 Series E28 518i. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 1987.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Konzola uložení | 1 | 10/1983 | 32421312196 | $49.27 | UKONČENO | Shop at ECS Tuning | |||
| pouze společně s | ||||||||||
| -- | Pouzdro | 2 | 10/1983 | 32421312201 | $21.25 | UKONČENO | Shop at ECS Tuning | |||
| 02 | Šestihranný šroub | M8X70 | 2 | 10/1983 | 07119912800 | $2.18 | Shop at ECS Tuning | |||
| 03 | Šestihranný šroub | M8X30 | 2 | 10/1983 | 07119913664 | $0.47 | Shop at ECS Tuning | |||
| 04 | Pružná podložka | 8,4X15-ZNS3 | 5 | 10/1983 | 07119904115 | $0.09 | Shop at ECS Tuning | |||
| 05 | Závrtný šroub | M8X40 | 1 | 10/1983 | 07129903964 | Shop at ECS Tuning | ||||
| 06 | Přídržná deska | ZF | 1 | 10/1983 | 32411128080 | $14.59 | UKONČENO | Shop at ECS Tuning | ||
| 07 | Přídržná deska | 1 | 10/1983 | 32411278179 | $13.93 | UKONČENO | Shop at ECS Tuning | |||
| 08 | Šestihranný šroub | M8X60-ZNNIV SI | 2 | 10/1983 | 07119905974 | Shop at ECS Tuning | ||||
| 09 | Šestihranný šroub | M8X35 | 3 | 10/1983 | 07119913676 | $0.36 | Shop at ECS Tuning | |||
| 11 | Pouzdro | 2 | 10/1983 | 32421312201 | $21.25 | UKONČENO | Shop at ECS Tuning | |||
| vhodné pouze pro | ||||||||||
| -- | Konzola uložení | X | 10/1983 | 32421312196 | $49.27 | UKONČENO | Shop at ECS Tuning | |||
| 12 | Šestihranný šroub | M8X110-8.8 | 1 | 10/1983 | 07119906728 | Shop at ECS Tuning | ||||
| 13 | Šestihranná matice samojisticí | M8-8-ZNNI SI | 1 | 10/1983 | 07129906196 | $1.60 | Shop at ECS Tuning | |||
| 14 | Upínací příložka | 1 | 10/1983 | 32411278433 | $14.55 | UKONČENO | Shop at ECS Tuning | |||
| 15 | Přítlačný kroužek | 1 | 10/1983 | 12317677914 | $4.26 | Shop at ECS Tuning | ||||
| 16 | Podložka | 8,4X16X1,6-ZNNV | 1 | 10/1983 | 07119907030 | Shop at ECS Tuning | ||||
| 17 | Šestihranná matice samojisticí | M8-8-ZNNI SI | 2 | 10/1983 | 07129906196 | $1.60 | Shop at ECS Tuning | |||
| 18 | Šroub s plochou kulovou hlavou | M8X30 | 1 | 10/1983 | 32411277375 | $1.12 | UKONČENO | Shop at ECS Tuning | ||
| 19 | Pouzdro | 2 | 10/1983 | 11721261404 | $7.58 | Shop at ECS Tuning | ||||
Notes
- Ukončeno = Díl se již nevyrábí.
See Also
Frequently Asked Questions
- What assembly is shown in the BMW 5 Series E28 518i Hydr.řízení-lopatk.čerp./úložný stojan?
- This technical diagram illustrates the Hydr.řízení-lopatk.čerp./úložný stojan within the Řízení group for the 5 Series E28 518i produced during 1987. It provides a detailed exploded view of the components, identifying key parts such as the Konzola uložení (Part #32421312196).
- Which models use the hardware listed in this Hydr.řízení-lopatk.čerp./úložný stojan?
- The hardware and components featured in the Hydr.řízení-lopatk.čerp./úložný stojan are specific to the 5 Series E28 518i produced during 1987. These technical specifications ensure that parts like the Konzola uložení (32421312196) are correctly matched to the vehicle's structural and mechanical requirements.
- How do I find specific parts within the Hydr.řízení-lopatk.čerp./úložný stojan assembly?
- Each item in the Hydr.řízení-lopatk.čerp./úložný stojan corresponds to the numbered list below the illustration. For the 5 Series E28 518i, you can identify the Konzola uložení by locating its position on the schematic, which then links to the official BMW part number 32421312196 for the Řízení section.
