Hydr.řízení olejová vedení/Dynamic Drive for BMW 7 Series F02 740Li

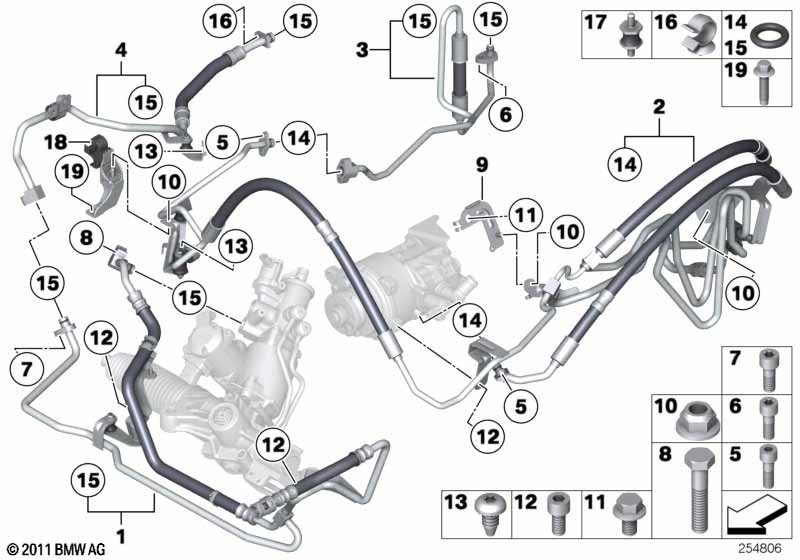

This Hydr.řízení olejová vedení/Dynamic Drive technical drawing provides a detailed breakdown of the assembly for the 7 Series F02 740Li. It includes part names, part numbers and all associated mounting hardware.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| Pro vozidla s Integrální aktivní řízení a Dynamic Drive |
S2VHA=Ano S229A=Ano |
|||||||||
| 01 | Zpětné potrubí Dynamic Drive | 1 | 08/2011 | 32416789452 | Shop at ECS Tuning | |||||
| Pro vozidla s Integrální aktivní řízení a Dynamic Drive |
S2VHA=Ne S229A=Ano |
|||||||||
| 01 | Zpětné potrubí Dynamic Drive | 1 | 08/2011 | 32416789456 | Shop at ECS Tuning | |||||
| Pro vozidla s Dynamic Drive |
S229A=Ano |
|||||||||
| 02 | Pružná hadice Dynamic Drive 1.část | PART 1 | 1 | 08/2011 | 32416853946 | Shop at ECS Tuning | ||||
| 03 | Pružná hadice Dynamic Drive 2.část | PART 2 | 1 | 08/2011 | 32416795131 | Shop at ECS Tuning | ||||
| 04 | Zpětné potrubí Dynamic Drive | 1 | 08/2011 | 32416796370 | Shop at ECS Tuning | |||||
| 05 | Šroub s válcovou hlavou | M6X18-10.9-ZNS3 | 4 | 08/2011 | 07119906651 | Shop at ECS Tuning | ||||
| 06 | Isa-šroub | M8X22-ZNNIV SI | 1 | 08/2011 | 07129905769 | $0.47 | Shop at ECS Tuning | |||
| 07 | Šroub s válcovou hlavou | M8X20-8.8-ZNS3 | 1 | 08/2011 | 07119904375 | $0.47 | Shop at ECS Tuning | |||
| 08 | Šestihranný šroub | M8X40-8.8-ZNS3 | 1 | 08/2011 | 07119902910 | $2.05 | Shop at ECS Tuning | |||
| 09 | Držák pro pružnou hadici Dynamic Drive | 1 | 08/2011 | 32416797918 | Shop at ECS Tuning | |||||
| 10 | Šestihranná matice s podložkou | M6-8-ZNNIV SI | 4 | 08/2011 | 07119905949 | $0.24 | Shop at ECS Tuning | |||
| 11 | Šestihranný šroub | M12X20 | 1 | 08/2011 | 07119904488 | $3.02 | Shop at ECS Tuning | |||
| 12 | Isa-šroub | M6X12-8.8-ZNNIV | 4 | 08/2011 | 07129905867 | Shop at ECS Tuning | ||||
| 13 | Šroub Torx samořezný | M6X13-ZNNIVSI | 2 | 08/2011 | 31146786689 | Shop at ECS Tuning | ||||
| 14 | O-kroužek | 11X1,8 HNBR | 2 | 08/2011 | 32416788696 | $5.00 | Shop at ECS Tuning | |||
| 15 | O-kroužek | 11X1,8 HNBR | 4 | 08/2011 | 32416788696 | $5.00 | Shop at ECS Tuning | |||
| 16 | Držák hadice | 1 | 08/2011 | 11727511099 | $0.83 | Shop at ECS Tuning | ||||
| 17 | Pryžové ložisko | H=30 | 1 | 08/2011 | 07136778958 | $8.19 | Shop at ECS Tuning | |||
| 17 | Pryžové ložisko | H=17 | 3 | 08/2011 | 32416769256 | Shop at ECS Tuning | ||||
| 18 | Držák olejové vedení | 1 | 08/2011 | 17227586892 | +core | Shop at ECS Tuning | ||||
| 19 | Šroub samořezný | M6X25- 10.9 ZNS | 1 | 08/2011 | 34306771214 | $1.08 | Shop at ECS Tuning | |||
Notes
- +core = plus poplatek za střední část (možnost navrácení původního dílu)
See Also
Frequently Asked Questions
- What assembly is shown in the BMW 7 Series F02 740Li Hydr.řízení olejová vedení/Dynamic Drive?
- This technical diagram illustrates the Hydr.řízení olejová vedení/Dynamic Drive within the Řízení group for the 7 Series F02 740Li. It provides a detailed exploded view of the components, identifying key parts such as the Zpětné potrubí Dynamic Drive (Part #32416789452).
- Which models use the hardware listed in this Hydr.řízení olejová vedení/Dynamic Drive?
- The hardware and components featured in the Hydr.řízení olejová vedení/Dynamic Drive are specific to the 7 Series F02 740Li. These technical specifications ensure that parts like the Zpětné potrubí Dynamic Drive (32416789452) are correctly matched to the vehicle's structural and mechanical requirements.
- How do I find specific parts within the Hydr.řízení olejová vedení/Dynamic Drive assembly?
- Each item in the Hydr.řízení olejová vedení/Dynamic Drive corresponds to the numbered list below the illustration. For the 7 Series F02 740Li, you can identify the Zpětné potrubí Dynamic Drive by locating its position on the schematic, which then links to the official BMW part number 32416789452 for the Řízení section.
