Svorná vložka-jednotlivé díly for BMW 5 Series E12 520 (1979)

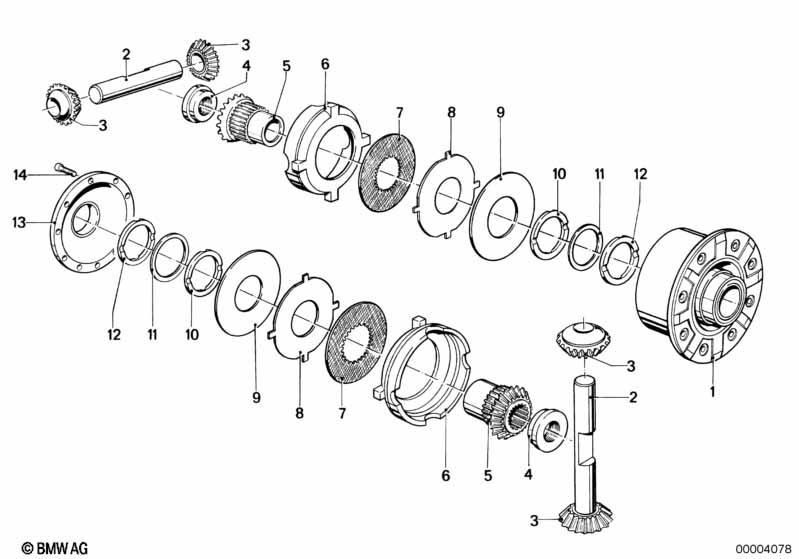

This Svorná vložka-jednotlivé díly technical drawing provides a detailed breakdown of the assembly for the 5 Series E12 520. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 1979.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| vhodné jen pro svornou vložku 25 % Typ č. 4061 006 098 = 33 14 1 202 858 Typ č. 4061 606 108 = 33 14 1 203 070 |
||||||||||
| 01 | Skříň diferenciálu | 1 | 33141203875 | UKONČENO | Shop at ECS Tuning | |||||
| 02 | Diferenciální hřídel | 2 | 33141203801 | UKONČENO | Shop at ECS Tuning | |||||
| 03 | Kuželové kolo diferenciálu | 4 | 33141201948 | UKONČENO | Shop at ECS Tuning | |||||
| 04 | Závitový kotouč | 2 | 33141203880 | UKONČENO | Shop at ECS Tuning | |||||
| 05 | Kolo hřídele zadní nápravy | 2 | 33141203879 | UKONČENO | Shop at ECS Tuning | |||||
| 06 | Přítlačný kroužek | 2 | 33141203878 | UKONČENO | Shop at ECS Tuning | |||||
| 07 | Vnitřní lamela | 2 | 33141210626 | $53.61 | Shop at ECS Tuning | |||||
| 08 | Vnější lamela | 1,90MM | 2 | 33141203795 | UKONČENO | Shop at ECS Tuning | ||||
| 08 | Vnější lamela | 2,00MM | 2 | 33141203796 | UKONČENO | Shop at ECS Tuning | ||||
| 08 | Vnější lamela | 2,10MM | 2 | 33141203797 | UKONČENO | Shop at ECS Tuning | ||||
| 09 | Talířová pružina | 2 | 33141204367 | UKONČENO | Shop at ECS Tuning | |||||
| 10 | Opěrná podložka | 2,20MM | 2 | 33141201931 | UKONČENO | Shop at ECS Tuning | ||||
| 10 | Opěrná podložka | 2,15MM | 2 | 33141201932 | UKONČENO | Shop at ECS Tuning | ||||
| 10 | Opěrná podložka | 2,10MM | 2 | 33141201933 | UKONČENO | Shop at ECS Tuning | ||||
| 10 | Opěrná podložka | 2,05MM | 2 | 33141201934 | UKONČENO | Shop at ECS Tuning | ||||
| 10 | Opěrná podložka | 2,00MM | 2 | 33141201935 | UKONČENO | Shop at ECS Tuning | ||||
| 10 | Opěrná podložka | 1,95MM | 2 | 33141201936 | UKONČENO | Shop at ECS Tuning | ||||
| 10 | Opěrná podložka | 1,90MM | 2 | 33141201937 | UKONČENO | Shop at ECS Tuning | ||||
| 10 | Opěrná podložka | 1,85MM | 2 | 33141201938 | UKONČENO | Shop at ECS Tuning | ||||
| 10 | Opěrná podložka | 1,80MM | 2 | 33141201939 | UKONČENO | Shop at ECS Tuning | ||||
| 11 | Talířová pružina | 2 | 33141203884 | $13.06 | UKONČENO | Shop at ECS Tuning | ||||
| 12 | Opěrná podložka | 1,80MM | 2 | 33141203876 | UKONČENO | Shop at ECS Tuning | ||||
| 13 | Víko skříně | 1 | 33141203877 | UKONČENO | Shop at ECS Tuning | |||||
| 14 | Šroub s válcovou hlavou | M8X16 UFK | 8 | 33147740005 | $2.24 | Shop at ECS Tuning | ||||
Notes
- Ukončeno = Díl se již nevyrábí.
