Unášecí příruba-uložení/těsnicí kroužek for BMW 3 Series E30 318i (1987)

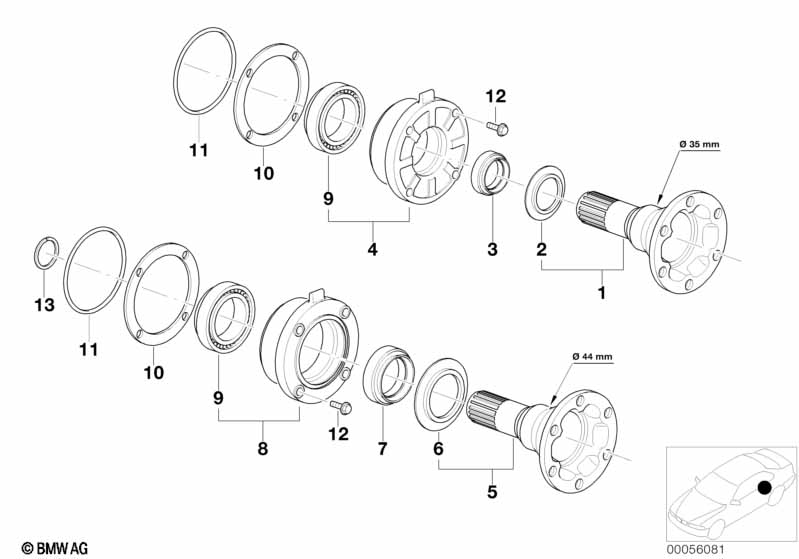

This Unášecí příruba-uložení/těsnicí kroužek technical drawing provides a detailed breakdown of the assembly for the 3 Series E30 318i. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 1987.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Unášecí příruba výstup | LK=86MM/M10 | 2 | 33131210296 | $98.14 | UKONČENO | Shop at ECS Tuning | |||
| 02 | Ochranný kryt proti prachu | 65,5MM | 2 | 33131210294 | $1.00 | Shop at ECS Tuning | ||||
| 03 | Hřídelový těsnicí kroužek | 2 | 33121210589 | Shop at ECS Tuning | ||||||
| 04 | Víko převodovky | 2 | 33111210286 | $127.22 | UKONČENO | Shop at ECS Tuning | ||||
| 05 | Unášecí příruba výstup | LK=86MM/M10 | 2 | 33131211497 | $108.81 | UKONČENO | Shop at ECS Tuning | |||
| 06 | Ochranný kryt proti prachu | 81MM | 2 | 33121200284 | $2.38 | Shop at ECS Tuning | ||||
| 07 | Hřídel.těsn.kroužek s pojistným kroužkem | 67X44X10 | 2 | 33107505602 | $16.75 | Shop at ECS Tuning | ||||
| 08 | Víko převodovky | 2 | 33111213370 | $129.14 | Shop at ECS Tuning | |||||
| 09 | Kuželíkové ložisko | 41,2X73,4X19,5 | 2 | 33131205117 | Shop at ECS Tuning | |||||
| 10 | Sada vymezovací podložky | 1,61MM-1,82MM | X | 33139065731 | $38.81 | Shop at ECS Tuning | ||||
| 10 | Sada vymezovací podložky | 1,85MM-2,06MM | X | 33139065732 | $39.60 | Shop at ECS Tuning | ||||
| 10 | Sada vymezovací podložky | 2,09MM-2,30MM | X | 33139065733 | $39.60 | Shop at ECS Tuning | ||||
| 11 | O-kroužek | 81X2 | 2 | 33113604119 | $3.06 | UKONČENO | Shop at ECS Tuning | |||
| 12 | Šestihranný šroub | M8X25-8.8-ZNNIV | 2 | 07119906181 | $0.55 | Shop at ECS Tuning | ||||
| 12 | Šestihranný šroub | M8X25 | 2 | 07119913653 | $0.47 | Shop at ECS Tuning | ||||
| 13 | Pojistný kroužek | 2 | 33131207280 | $0.25 | Shop at ECS Tuning |
Notes
- Ukončeno = Díl se již nevyrábí.
See Also
Frequently Asked Questions
- What assembly is shown in the BMW 3 Series E30 318i Unášecí příruba-uložení/těsnicí kroužek?
- This technical diagram illustrates the Unášecí příruba-uložení/těsnicí kroužek within the Zadní náprava group for the 3 Series E30 318i produced during 1987. It provides a detailed exploded view of the components, identifying key parts such as the Unášecí příruba výstup (Part #33131210296).
- Which models use the hardware listed in this Unášecí příruba-uložení/těsnicí kroužek?
- The hardware and components featured in the Unášecí příruba-uložení/těsnicí kroužek are specific to the 3 Series E30 318i produced during 1987. These technical specifications ensure that parts like the Unášecí příruba výstup (33131210296) are correctly matched to the vehicle's structural and mechanical requirements.
- How do I find specific parts within the Unášecí příruba-uložení/těsnicí kroužek assembly?
- Each item in the Unášecí příruba-uložení/těsnicí kroužek corresponds to the numbered list below the illustration. For the 3 Series E30 318i, you can identify the Unášecí příruba výstup by locating its position on the schematic, which then links to the official BMW part number 33131210296 for the Zadní náprava section.
