Zadní rozvodovka-vymezovací podložka for BMW R45-R65LS..78-85 R65LS (1983)

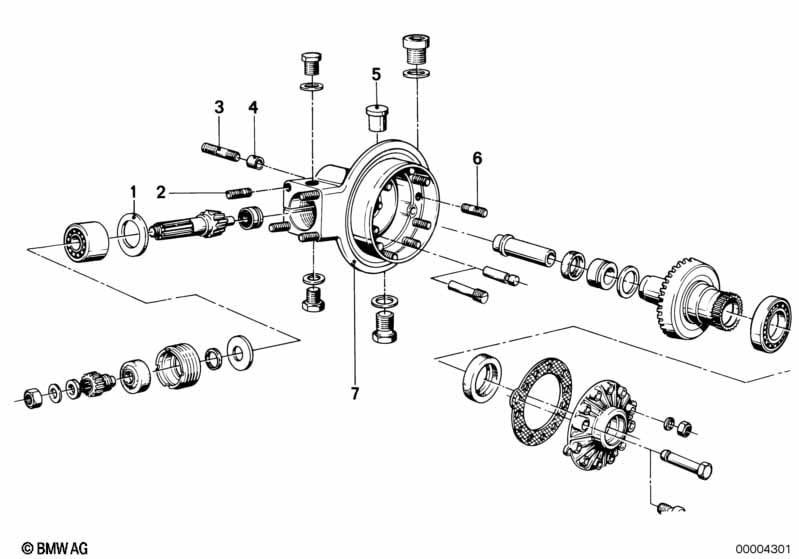

This Zadní rozvodovka-vymezovací podložka technical drawing provides a detailed breakdown of the assembly for the R45-R65LS..78-85 R65LS. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 1983.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Vymezovací podložka | 1,500MM | X | 33121230717 | $6.37 | Shop at ECS Tuning | ||||
| 01 | Vymezovací podložka | 1,550MM | X | 33121230718 | $6.37 | Shop at ECS Tuning | ||||
| 01 | Vymezovací podložka | 1,600MM | X | 33121230719 | $6.37 | Shop at ECS Tuning | ||||
| 01 | Vymezovací podložka | 1,650MM | X | 33121230720 | $6.37 | Shop at ECS Tuning | ||||
| 01 | Vymezovací podložka | 1,700MM | X | 33121230721 | $6.37 | Shop at ECS Tuning | ||||
| 01 | Vymezovací podložka | 1,750MM | X | 33121230722 | $6.37 | Shop at ECS Tuning | ||||
| 01 | Vymezovací podložka | 1,800MM | X | 33121230723 | $6.37 | Shop at ECS Tuning | ||||
| 01 | Vymezovací podložka | 1,850MM | X | 33121230724 | $6.37 | Shop at ECS Tuning | ||||
| 01 | Vymezovací podložka | 1,900MM | X | 33121230725 | $6.37 | Shop at ECS Tuning | ||||
| 01 | Vymezovací podložka | 1,950MM | X | 33121230726 | $6.37 | Shop at ECS Tuning | ||||
| 01 | Vymezovací podložka | 2,000MM | X | 33121230727 | $6.37 | Shop at ECS Tuning | ||||
| 01 | Vymezovací podložka | 2,050MM | X | 33121230728 | $6.37 | Shop at ECS Tuning | ||||
| 01 | Vymezovací podložka | 2,100MM | X | 33121230729 | $6.57 | Shop at ECS Tuning | ||||
| 01 | Vymezovací podložka | 2,150MM | X | 33121230730 | $6.57 | Shop at ECS Tuning | ||||
| 01 | Vymezovací podložka | 2,200MM | X | 33121230731 | $6.57 | Shop at ECS Tuning | ||||
| 01 | Vymezovací podložka | 2,250MM | X | 33121230732 | $6.57 | Shop at ECS Tuning | ||||
| 01 | Vymezovací podložka | 2,300MM | X | 33121230733 | $6.57 | Shop at ECS Tuning | ||||
| 01 | Vymezovací podložka | 2,350MM | X | 33121230734 | $6.57 | Shop at ECS Tuning | ||||
| 01 | Vymezovací podložka | 2,400MM | X | 33121230735 | $6.57 | Shop at ECS Tuning | ||||
| 01 | Vymezovací podložka | 2,450MM | X | 33121230736 | $6.57 | Shop at ECS Tuning | ||||
| 01 | Vymezovací podložka | 2,500MM | X | 33121230737 | $6.57 | Shop at ECS Tuning | ||||
| 02 | Závrtný šroub | 4 | 33111233226 | $1.89 | UKONČENO | Shop at ECS Tuning | ||||
| 02 | Závrtný šroub | 4 | 09/1980 | 33111241928 | $3.02 | UKONČENO | Shop at ECS Tuning | |||
| 03 | Závrtný šroub | M10X55-8.8-ZN | 1 | 07129908177 | $3.02 | Shop at ECS Tuning | ||||
| 04 | Pouzdro | 1 | 33111230350 | $14.68 | UKONČENO | Shop at ECS Tuning |
Notes
- Ukončeno = Díl se již nevyrábí.
See Also
Frequently Asked Questions
- What assembly is shown in the BMW R45-R65LS..78-85 R65LS Zadní rozvodovka-vymezovací podložka?
- This technical diagram illustrates the Zadní rozvodovka-vymezovací podložka within the Zadní náprava, pohon, vedení zadn. kola group for the R45-R65LS..78-85 R65LS produced during 1983. It provides a detailed exploded view of the components, identifying key parts such as the Vymezovací podložka (Part #33121230717).
- Which models use the hardware listed in this Zadní rozvodovka-vymezovací podložka?
- The hardware and components featured in the Zadní rozvodovka-vymezovací podložka are specific to the R45-R65LS..78-85 R65LS produced during 1983. These technical specifications ensure that parts like the Vymezovací podložka (33121230717) are correctly matched to the vehicle's structural and mechanical requirements.
- How do I find specific parts within the Zadní rozvodovka-vymezovací podložka assembly?
- Each item in the Zadní rozvodovka-vymezovací podložka corresponds to the numbered list below the illustration. For the R45-R65LS..78-85 R65LS, you can identify the Vymezovací podložka by locating its position on the schematic, which then links to the official BMW part number 33121230717 for the Zadní náprava, pohon, vedení zadn. kola section.
