Zadní rozvodovka-víko skříně for BMW R45-R65LS..78-85 R65LS (1983)

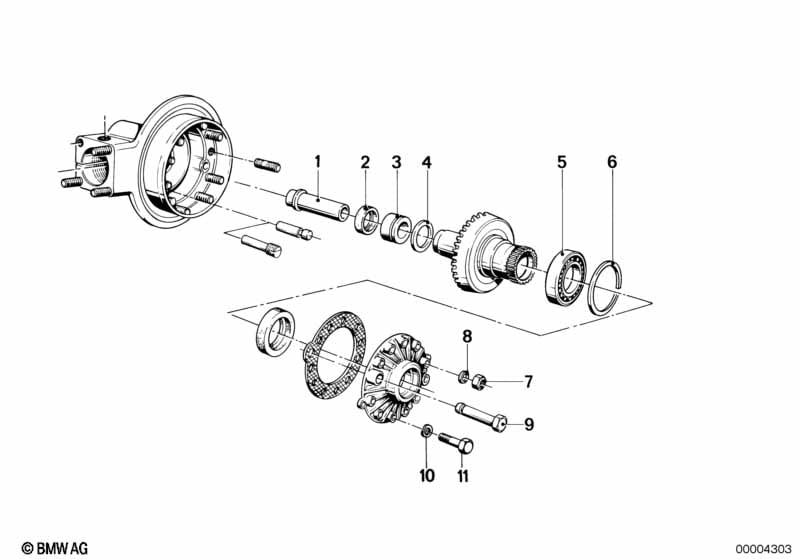

This Zadní rozvodovka-víko skříně technical drawing provides a detailed breakdown of the assembly for the R45-R65LS..78-85 R65LS. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 1983.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Pouzdro | 1 | 09/1980 | 33111239084 | $24.08 | Shop at ECS Tuning | ||||
| 02 | Těsnicí kroužek | 30X42X7 | 1 | 33122301019 | UKONČENO | Shop at ECS Tuning | ||||
| 02 | Těsnicí kroužek | 30X42X7 | 1 | 33122301019 | UKONČENO | Shop at ECS Tuning | ||||
| 03 | Jehlové ložisko | 32X47X24.5 | 1 | 33121242739 | Shop at ECS Tuning | |||||
| 04 | Přítlačný kroužek | 1,8MM | X | 33121230527 | $16.41 | Shop at ECS Tuning | ||||
| 04 | Přítlačný kroužek | 2,0MM | X | 33121230528 | $16.41 | Shop at ECS Tuning | ||||
| 04 | Přítlačný kroužek | 2,2MM | X | 33121230529 | $16.41 | Shop at ECS Tuning | ||||
| 04 | Přítlačný kroužek | 2,3MM | X | 33121230530 | $16.41 | Shop at ECS Tuning | ||||
| 04 | Přítlačný kroužek | 2,4MM | X | 33121230531 | $16.41 | UKONČENO | Shop at ECS Tuning | |||
| 04 | Přítlačný kroužek | 2,5MM | X | 33121230532 | $16.41 | Shop at ECS Tuning | ||||
| 04 | Přítlačný kroužek | 2,6MM | X | 33121230533 | $16.41 | UKONČENO | Shop at ECS Tuning | |||
| 04 | Přítlačný kroužek | 1,9MM | X | 33121231238 | $16.41 | Shop at ECS Tuning | ||||
| 04 | Přítlačný kroužek | 2,1MM | X | 33121231239 | $16.41 | Shop at ECS Tuning | ||||
| 04 | Přítlačný kroužek | 1,7MM | X | 33121232769 | $16.41 | Shop at ECS Tuning | ||||
| 04 | Přítlačný kroužek | 1,5MM | X | 33121238931 | $16.41 | UKONČENO | Shop at ECS Tuning | |||
| 04 | Přítlačný kroužek | 1,6MM | X | 33121238932 | $16.41 | Shop at ECS Tuning | ||||
| 05 | Radiální kuličkové ložisko | 16013 | 1 | 07119981760 | $87.27 | Shop at ECS Tuning | ||||
| 06 | Vymezovací podložka | 90X99,8X0,180MM | X | 33121230535 | $19.16 | Shop at ECS Tuning | ||||
| 06 | Vymezovací podložka | 90X99,8X0,280MM | X | 33121230536 | $14.72 | UKONČENO | Shop at ECS Tuning | |||
| 06 | Vymezovací podložka | 90X99,8X0,380MM | X | 33121230537 | $19.16 | UKONČENO | Shop at ECS Tuning | |||
| 06 | Vymezovací podložka | 90X99,8X0,500MM | X | 33121230538 | $19.16 | Shop at ECS Tuning | ||||
| 06 | Vymezovací podložka | 90X99,8X0,630MM | X | 33121230539 | $19.16 | Shop at ECS Tuning | ||||
| 06 | Vymezovací podložka | 90X99,8X0,750MM | X | 33121230540 | $19.16 | UKONČENO | Shop at ECS Tuning | |||
| 06 | Vymezovací podložka | 90X99,8X0,880MM | X | 33121230541 | $19.16 | Shop at ECS Tuning | ||||
| 09 | Čep | 1 | 09/1980 | 33111238915 | $25.33 | Shop at ECS Tuning | ||||
| 10 | Pružná podložka | 8,4X15-ZNS3 | 8 | 07119904115 | $0.09 | Shop at ECS Tuning | ||||
| 11 | Šestihranný šroub | M8X30-8.8-ZNS3 | 8 | 07119902901 | $0.25 | Shop at ECS Tuning |
Notes
- Ukončeno = Díl se již nevyrábí.
