Zadní rozvod.-talířové kolo vestavný díl for BMW 1502-2002tii 2002 (1975)

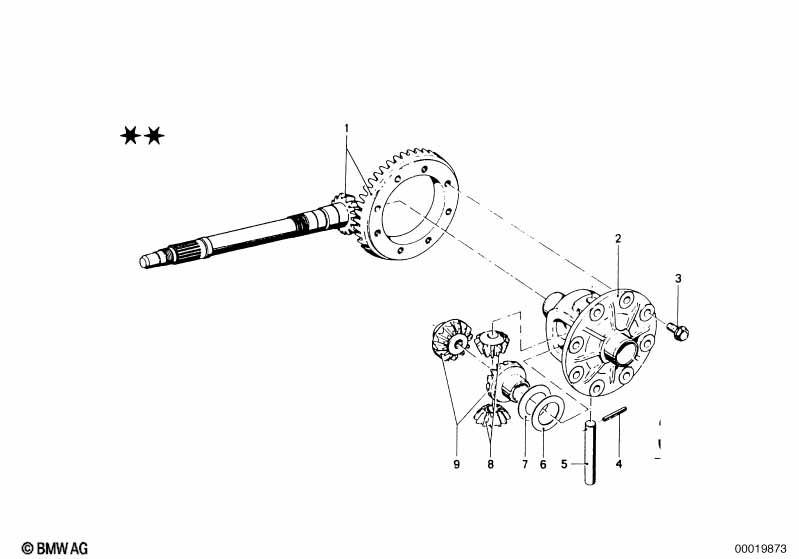

This Zadní rozvod.-talířové kolo vestavný díl technical drawing provides a detailed breakdown of the assembly for the 1502-2002tii 2002. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 1975.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 02 | Skříň rozvodovky s koly | TYP 168 | 1 | 33131213779 | UKONČENO | Shop at ECS Tuning | ||||
| 03 | Blokovací ozubený šroub | M10X19 | 8 | 08/1982 | 33131212693 | $1.59 | Shop at ECS Tuning | |||
| 03 | Blokovací ozubený šroub | M10X19 | 8 | 08/1982 | 33131212693 | $1.59 | Shop at ECS Tuning | |||
| 03 | Blokovací ozubený šroub | M10X19 | 8 | 33131212693 | $1.59 | Shop at ECS Tuning | ||||
| 04 | Pružný kolík | 6X40 | 1 | 07119941384 | UKONČENO | Shop at ECS Tuning | ||||
| 05 | Osa vyvažovacího kola | 1 | 33133704145 | $17.44 | Shop at ECS Tuning | |||||
| 06 | Talířová pružina | X | 33131201538 | $0.98 | UKONČENO | Shop at ECS Tuning | ||||
| 07 | Vymezovací podložka | 0,500MM | X | 33133704200 | UKONČENO | Shop at ECS Tuning | ||||
| 07 | Vymezovací podložka | 0,600MM | X | 33133704201 | UKONČENO | Shop at ECS Tuning | ||||
| 07 | Vymezovací podložka | 0,700MM | X | 33133704202 | UKONČENO | Shop at ECS Tuning | ||||
| 07 | Vymezovací podložka | 0,800MM | X | 33133704203 | UKONČENO | Shop at ECS Tuning | ||||
| 07 | Vymezovací podložka | 0,900MM | X | 33133704204 | UKONČENO | Shop at ECS Tuning | ||||
| 07 | Vymezovací podložka | 1,000MM | X | 33133704205 | UKONČENO | Shop at ECS Tuning | ||||
| 07 | Vymezovací podložka | 1,100MM | X | 33133704206 | $0.89 | UKONČENO | Shop at ECS Tuning | |||
| 07 | Vymezovací podložka | 1,2 | X | 33133704207 | $1.06 | UKONČENO | Shop at ECS Tuning | |||
| 07 | Vymezovací podložka | 1,300MM | X | 33133704208 | $0.89 | UKONČENO | Shop at ECS Tuning | |||
| 07 | Vymezovací podložka | 1,400MM | X | 33133704209 | $0.89 | UKONČENO | Shop at ECS Tuning | |||
| 07 | Vymezovací podložka | 1,500MM | X | 33133704210 | $0.89 | UKONČENO | Shop at ECS Tuning | |||
| 07 | Vymezovací podložka | 1,600MM | X | 33133704211 | UKONČENO | Shop at ECS Tuning | ||||
| 07 | Vymezovací podložka | 1,700MM | X | 33133704212 | UKONČENO | Shop at ECS Tuning | ||||
| 08 | Kuželové kolo diferenciálu | 2 | 33133604144 | $100.14 | UKONČENO | Shop at ECS Tuning | ||||
| 09 | Kolo hřídele zadní nápravy | 2 | 33133604141 | $204.50 | Shop at ECS Tuning |
Notes
- Ukončeno = Díl se již nevyrábí.
