Svorná vložka-jednotlivé díly for BMW 1502-2002tii 2002 (1975)

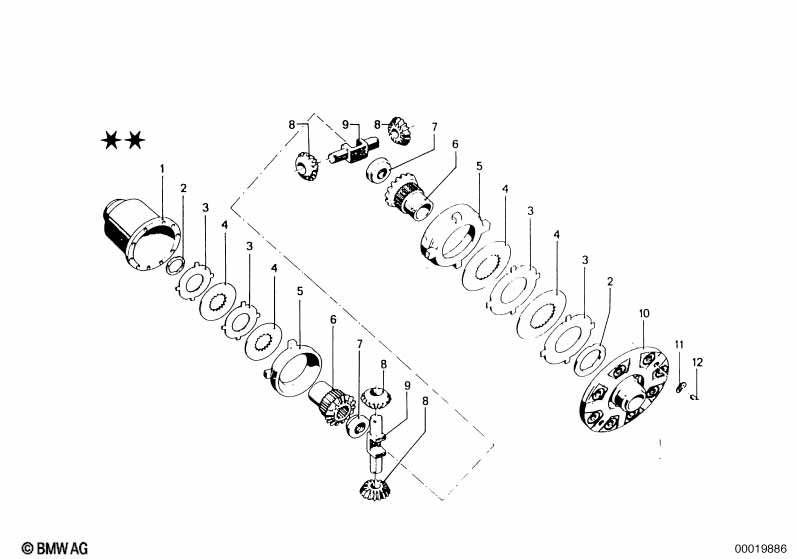

This Svorná vložka-jednotlivé díly technical drawing provides a detailed breakdown of the assembly for the 1502-2002tii 2002. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 1975.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| i | 75 % | |||||||||
| 01 | Skříň diferenciálu | 1 | 33141201910 | UKONČENO | Shop at ECS Tuning | |||||
| vhodné pouze pro | ||||||||||
| -- | Skříň převodovky | X | 33111206175 | UKONČENO | Shop at ECS Tuning | |||||
| -- | Skříň převodovky | X | 33111208948 | $309.13 | UKONČENO | Shop at ECS Tuning | ||||
| 02 | Opěrná podložka | 2,40MM | X | 33141201911 | Shop at ECS Tuning | |||||
| vhodné pouze pro | ||||||||||
| 02 | Opěrná podložka | 2,35MM | X | 33141201912 | UKONČENO | Shop at ECS Tuning | ||||
| vhodné pouze pro | ||||||||||
| 02 | Opěrná podložka | 2,30MM | X | 33141201913 | UKONČENO | Shop at ECS Tuning | ||||
| vhodné pouze pro | ||||||||||
| 02 | Opěrná podložka | 2,25MM | X | 33141201914 | UKONČENO | Shop at ECS Tuning | ||||
| vhodné pouze pro | ||||||||||
| 02 | Opěrná podložka | 2,20MM | X | 33141201915 | UKONČENO | Shop at ECS Tuning | ||||
| vhodné pouze pro | ||||||||||
| 02 | Opěrná podložka | 2,15MM | X | 33141201916 | Shop at ECS Tuning | |||||
| vhodné pouze pro | ||||||||||
| 02 | Opěrná podložka | 2,10MM | X | 33141201917 | UKONČENO | Shop at ECS Tuning | ||||
| vhodné pouze pro | ||||||||||
| 02 | Opěrná podložka | 2,05MM | X | 33141201918 | Shop at ECS Tuning | |||||
| vhodné pouze pro | ||||||||||
| -- | Skříň převodovky | X | 33111206175 | UKONČENO | Shop at ECS Tuning | |||||
| -- | Skříň převodovky | X | 33111208948 | $309.13 | UKONČENO | Shop at ECS Tuning | ||||
| 03 | Vnější lamela | 1,90MM | 4 | 33141203803 | $35.00 | Shop at ECS Tuning | ||||
| vhodné pouze pro | ||||||||||
| 03 | Vnější lamela | 2,00MM | 4 | 33141203804 | $35.00 | UKONČENO | Shop at ECS Tuning | |||
| vhodné pouze pro | ||||||||||
| 03 | Vnější lamela | 2,10MM | 4 | 33141203805 | $35.42 | UKONČENO | Shop at ECS Tuning | |||
| vhodné pouze pro | ||||||||||
| -- | Skříň převodovky | X | 33111206175 | UKONČENO | Shop at ECS Tuning | |||||
| -- | Skříň převodovky | X | 33111208948 | $309.13 | UKONČENO | Shop at ECS Tuning | ||||
| 04 | Vnitřní lamela | 4 | 33141203806 | $56.47 | Shop at ECS Tuning | |||||
| vhodné pouze pro | ||||||||||
| -- | Skříň převodovky | X | 33111206175 | UKONČENO | Shop at ECS Tuning | |||||
| -- | Skříň převodovky | X | 33111208948 | $309.13 | UKONČENO | Shop at ECS Tuning | ||||
| 05 | Přítlačný kroužek | 2 | 33141203807 | UKONČENO | Shop at ECS Tuning | |||||
| vhodné pouze pro | ||||||||||
| -- | Skříň převodovky | X | 33111206175 | UKONČENO | Shop at ECS Tuning | |||||
| -- | Skříň převodovky | X | 33111208948 | $309.13 | UKONČENO | Shop at ECS Tuning | ||||
| 06 | Kolo hřídele zadní nápravy | 2 | 33141201925 | UKONČENO | Shop at ECS Tuning | |||||
| vhodné pouze pro | ||||||||||
| -- | Skříň převodovky | X | 33111206175 | UKONČENO | Shop at ECS Tuning | |||||
| -- | Skříň převodovky | X | 33111208948 | $309.13 | UKONČENO | Shop at ECS Tuning | ||||
| 07 | Závitový kotouč | 2 | 33141201928 | UKONČENO | Shop at ECS Tuning | |||||
| vhodné pouze pro | ||||||||||
| -- | Skříň převodovky | X | 33111206175 | UKONČENO | Shop at ECS Tuning | |||||
| -- | Skříň převodovky | X | 33111208948 | $309.13 | UKONČENO | Shop at ECS Tuning | ||||
| 08 | Kuželové kolo diferenciálu | 4 | 33141203808 | $85.77 | UKONČENO | Shop at ECS Tuning | ||||
| vhodné pouze pro | ||||||||||
| -- | Skříň převodovky | X | 33111206175 | UKONČENO | Shop at ECS Tuning | |||||
| -- | Skříň převodovky | X | 33111208948 | $309.13 | UKONČENO | Shop at ECS Tuning | ||||
| 09 | Diferenciální hřídel | 2 | 33141203809 | $76.17 | Shop at ECS Tuning | |||||
| vhodné pouze pro | ||||||||||
| -- | Skříň převodovky | X | 33111206175 | UKONČENO | Shop at ECS Tuning | |||||
| -- | Skříň převodovky | X | 33111208948 | $309.13 | UKONČENO | Shop at ECS Tuning | ||||
| 10 | Víko skříně | 1 | 33141201929 | UKONČENO | Shop at ECS Tuning | |||||
| vhodné pouze pro | ||||||||||
| -- | Skříň převodovky | X | 33111206175 | UKONČENO | Shop at ECS Tuning | |||||
| -- | Skříň převodovky | X | 33111208948 | $309.13 | UKONČENO | Shop at ECS Tuning | ||||
| 11 | Pružná podložka | 8,4X15-ZNS3 | 8 | 07119904115 | $0.09 | Shop at ECS Tuning | ||||
| 12 | Šestihranný šroub | M8X18 | 8 | 07119913633 | Shop at ECS Tuning | |||||
| vhodné pouze pro | ||||||||||
| -- | Skříň převodovky | X | 33111206175 | UKONČENO | Shop at ECS Tuning | |||||
| -- | Skříň převodovky | X | 33111208948 | $309.13 | UKONČENO | Shop at ECS Tuning | ||||
Notes
- Ukončeno = Díl se již nevyrábí.
See Also
Frequently Asked Questions
- What assembly is shown in the BMW 1502-2002tii 2002 Svorná vložka-jednotlivé díly?
- This technical diagram illustrates the Svorná vložka-jednotlivé díly within the Zadní náprava group for the 1502-2002tii 2002 produced during 1975. It provides a detailed exploded view of the components, identifying key parts such as the Skříň diferenciálu (Part #33141201910).
- Which models use the hardware listed in this Svorná vložka-jednotlivé díly?
- The hardware and components featured in the Svorná vložka-jednotlivé díly are specific to the 1502-2002tii 2002 produced during 1975. These technical specifications ensure that parts like the Skříň diferenciálu (33141201910) are correctly matched to the vehicle's structural and mechanical requirements.
- How do I find specific parts within the Svorná vložka-jednotlivé díly assembly?
- Each item in the Svorná vložka-jednotlivé díly corresponds to the numbered list below the illustration. For the 1502-2002tii 2002, you can identify the Skříň diferenciálu by locating its position on the schematic, which then links to the official BMW part number 33141201910 for the Zadní náprava section.
