Držák zadní nápr.-zavěš. kola-lož. kola for BMW MINI Cabrio R52 Cooper (2002)

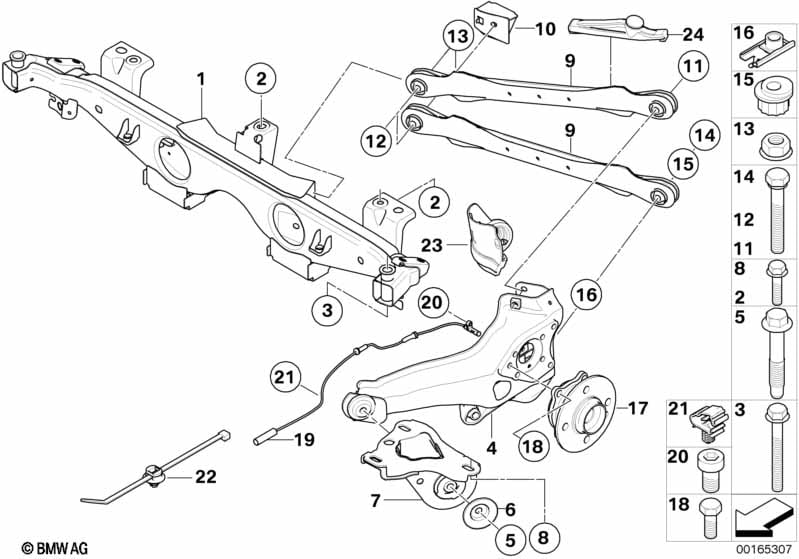

This Držák zadní nápr.-zavěš. kola-lož. kola technical drawing provides a detailed breakdown of the assembly for the MINI Cabrio R52 Cooper. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 2002.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Držák zadní nápravy | 1 | 33316761716 | $425.78 | Shop at ECS Tuning | |||||
| 02 | Šroub samořezný | M12X1,5X61,7 | 3 | 33306770527 | $2.50 | Shop at ECS Tuning | ||||
| 03 | Šroub samořezný | M12X1,5X132 | 2 | 33306770528 | $4.23 | Shop at ECS Tuning | ||||
| 04 | Podélné rameno levé | 1 | 11/2004 | 33326762037 | $325.05 | Shop at ECS Tuning | ||||
| pouze společně s | ||||||||||
| 04 | Podélné rameno pravé | 1 | 11/2004 | 33326762038 | $325.05 | +core | Shop at ECS Tuning | |||
| pouze společně s | ||||||||||
| -- | Šroub samořezný | M14X1,5X86 | 1 | 11/2004 | 33326767635 | $4.52 | Shop at ECS Tuning | |||
| 05 | Šroub samořezný | M14X1,5X86 | 2 | 33326767635 | $4.52 | Shop at ECS Tuning | ||||
| 06 | Dorazová podložka zadní | 2 | 33316761779 | $2.33 | Shop at ECS Tuning | |||||
| 07 | Držák podélné rameno levý | 1 | 33306857795 | Shop at ECS Tuning | ||||||
| 07 | Držák podélné rameno pravý | 1 | 33306857796 | Shop at ECS Tuning | ||||||
| 08 | Šroub samořezný | M12X1,5X61,7 | 6 | 33306770527 | $2.50 | Shop at ECS Tuning | ||||
| 09 | Příčné rameno horní | 2 | 33326768724 | $141.95 | Shop at ECS Tuning | |||||
| Oprava nutná | ||||||||||
| -- | Matice s nákružkem samojistící | M12X1,5-10 ZNS3 | 2 | 33326760374 | $1.90 | Shop at ECS Tuning | ||||
| Vyměnitelné jen v páru Viz návod k opravě |
||||||||||
| -- | Matice s nákružkem samojistící | M12X1,5-10 ZNS3 | 2 | 33326760668 | $0.62 | Shop at ECS Tuning | ||||
| Vyměnitelné jen v páru Viz návod k opravě |
||||||||||
| -- | Šestihranný šroub s nákružkem | M12X1,5X65-10.9 | 2 | 33326763265 | $2.37 | Shop at ECS Tuning | ||||
| Vyměnitelné jen v páru Viz návod k opravě |
||||||||||
| -- | Šestihranný šroub s podložkou | M12X1.5X83-10.9 | 2 | 33306768048 | $2.80 | Shop at ECS Tuning | ||||
| Vyměnitelné jen v páru Viz návod k opravě |
||||||||||
| 09 | Příčné rameno dolní | 2 | 33326768726 | $165.05 | Shop at ECS Tuning | |||||
| Vyměnitelné jen v páru Viz návod k opravě |
||||||||||
| Pro vozidla s Kolo nouzového dojetí |
S300A=Ano |
|||||||||
| 10 | Držák kolo nouzového dojetí levý | 1 | 33321505391 | $47.62 | Shop at ECS Tuning | |||||
| 11 | Šestihranný šroub s nákružkem | M12X1,5X65-10.9 | 2 | 33326763265 | $2.37 | Shop at ECS Tuning | ||||
| 12 | Šestihranný šroub s nákružkem | M12X1,5X65-10.9 | 4 | 33326763265 | $2.37 | Shop at ECS Tuning | ||||
| 13 | Matice s nákružkem samojistící | M12X1,5-10 ZNS3 | 4 | 33326760668 | $0.62 | Shop at ECS Tuning | ||||
| 14 | Šestihranný šroub s nákružkem | M12X1,5X65-10.9 | 2 | 11/2004 | 33326763265 | $2.37 | Shop at ECS Tuning | |||
| 17 | Náboj kola s ložiskem zadní | 2 | 07/2006 | 33416756830 | $218.53 | Shop at ECS Tuning | ||||
| 18 | Šestihranný šroub s podložkou | M10X35-10.9 | 8 | 33306772430 | $1.53 | Shop at ECS Tuning | ||||
| 19 | Impulzní snímač ABS | 2 | 34526756385 | $153.61 | Shop at ECS Tuning | |||||
| 20 | Šroub samořezný | M6X16MM | 2 | 07131025735 | $1.05 | Shop at ECS Tuning | ||||
| 21 | Držák vedení | 2 | 34521164653 | $0.23 | Shop at ECS Tuning | |||||
| 22 | Kabelový pásek s držákem | Ø=7,9 / L=150 | 2 | 61138375988 | $0.37 | Shop at ECS Tuning | ||||
| 23 | Ochrana proti štěrku levá | 1 | 33326758385 | $6.21 | Shop at ECS Tuning | |||||
| 23 | Ochrana proti štěrku pravá | 1 | 33326758386 | $6.21 | Shop at ECS Tuning | |||||
| 24 | Pryžový doraz | 2 | 01/2006 | 33326769046 | $5.38 | Shop at ECS Tuning | ||||
| vhodné pouze pro | ||||||||||
| -- | Příčné rameno horní | X | 01/2006 | 33326769020 | $132.98 | UKONČENO | Shop at ECS Tuning | |||
Notes
- +core = plus poplatek za střední část (možnost navrácení původního dílu)
- Ukončeno = Díl se již nevyrábí.
See Also
Frequently Asked Questions
- What assembly is shown in the BMW MINI Cabrio R52 Cooper Držák zadní nápr.-zavěš. kola-lož. kola?
- This technical diagram illustrates the Držák zadní nápr.-zavěš. kola-lož. kola within the Zadní náprava group for the MINI Cabrio R52 Cooper produced during 2002. It provides a detailed exploded view of the components, identifying key parts such as the Držák zadní nápravy (Part #33316761716).
- Which models use the hardware listed in this Držák zadní nápr.-zavěš. kola-lož. kola?
- The hardware and components featured in the Držák zadní nápr.-zavěš. kola-lož. kola are specific to the MINI Cabrio R52 Cooper produced during 2002. These technical specifications ensure that parts like the Držák zadní nápravy (33316761716) are correctly matched to the vehicle's structural and mechanical requirements.
- How do I find specific parts within the Držák zadní nápr.-zavěš. kola-lož. kola assembly?
- Each item in the Držák zadní nápr.-zavěš. kola-lož. kola corresponds to the numbered list below the illustration. For the MINI Cabrio R52 Cooper, you can identify the Držák zadní nápravy by locating its position on the schematic, which then links to the official BMW part number 33316761716 for the Zadní náprava section.
