Zadní rozvodovka-vstup/výstup for BMW 3 Series E90 320d

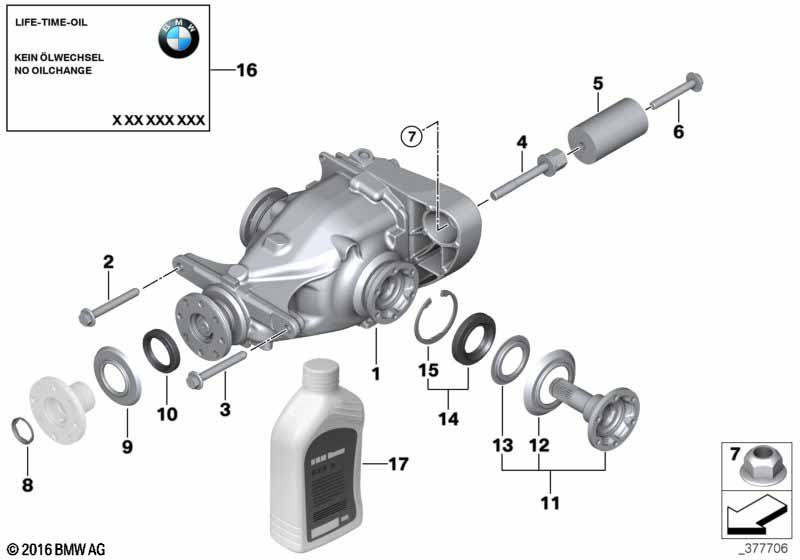

This Zadní rozvodovka-vstup/výstup technical drawing provides a detailed breakdown of the assembly for the 3 Series E90 320d. It includes part names, part numbers and all associated mounting hardware.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| i | Pro vozidla s Automatická převodovka |
S205A=Ano |
||||||||
| 01 | Zadní rozvodovka | I=3,15 | 1 | 33107591022 | Shop at ECS Tuning | |||||
| 02 | Šestihranný šroub s podložkou | M12X1,5X100 | 1 | 33176760343 | $2.05 | Shop at ECS Tuning | ||||
| 03 | Šestihranný šroub s podložkou | M12X1,5X100 | 1 | 33176760343 | $2.05 | Shop at ECS Tuning | ||||
| 04 | Šestihranný šroub | M14X1,5X108ZNS3 | 1 | 33176780457 | $12.12 | Shop at ECS Tuning | ||||
| 05 | Tlumič vibrací | 1 | 33176773707 | Shop at ECS Tuning | ||||||
| 06 | Šestihranný šroub | M12X1,5X115ZNS3 | 1 | 07119904118 | Shop at ECS Tuning | |||||
| 07 | Kombinovaná matice | M14X1,5-10ZNS3 | 1 | 33326760380 | $2.48 | Shop at ECS Tuning | ||||
| 08 | Pojistná podložka | 1 | 23211490120 | $1.43 | Shop at ECS Tuning | |||||
| Pozor! Hnací příruba a matice se nesmí vyměňovat. |
||||||||||
| 09 | Ochranný kryt proti prachu malý | 1 | 33121213903 | $1.30 | Shop at ECS Tuning | |||||
| 10 | Hřídelový těsnicí kroužek | 45X75X10 AW 188 | 1 | 31507609535 | Shop at ECS Tuning | |||||
| 11 | Unášecí příruba výstup | LK=86MM/M10 | 2 | 33131428124 | Shop at ECS Tuning | |||||
| pouze společně s | ||||||||||
| -- | Hřídel.těsn.kroužek s pojistným kroužkem | TYP 188 | 2 | 33107505604 | $18.30 | Shop at ECS Tuning | ||||
| LK=roztečná kružnice | ||||||||||
| 12 | Ochranný kryt proti prachu vnější | D=68,8 | 2 | 33131428097 | $1.57 | Shop at ECS Tuning | ||||
| 13 | Ochranný kryt proti prachu vnitřní | D=60 | 2 | 33131214298 | $1.50 | Shop at ECS Tuning | ||||
| 14 | Hřídel.těsn.kroužek s pojistným kroužkem | TYP 188 | 2 | 33107505604 | $18.30 | Shop at ECS Tuning | ||||
| 15 | Pojistný kroužek | D=22,4 | 2 | 33131214961 | $0.29 | Shop at ECS Tuning | ||||
| 16 | Nálepka | DE, EN | 1 | 01399791197 | $4.25 | Shop at ECS Tuning | ||||
| 17 | BMW syntetika OSP | 1L | X | 83222365987 | Shop at ECS Tuning | |||||
| Plnicí množství viz dodatečné informace | ||||||||||
