Zadní rozvodovka-vstup/výstup for BMW 3 Series E90 330xd (2008)

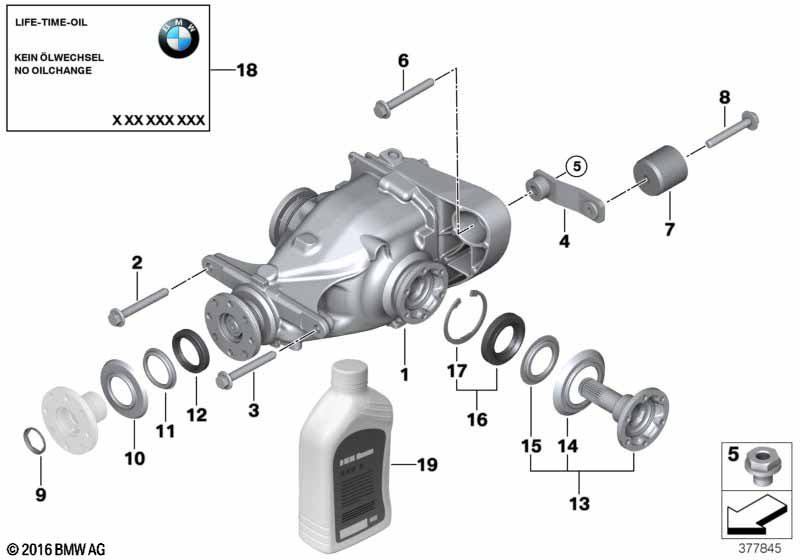

This Zadní rozvodovka-vstup/výstup technical drawing provides a detailed breakdown of the assembly for the 3 Series E90 330xd. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 2008.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| i | Pro vozidla s Automatická převodovka |
S205A=Ano |
||||||||
| 01 | Zadní rozvodovka | I=2,93 | 1 | 33107571181 | Shop at ECS Tuning | |||||
| 01 | Zadní rozvodovka | I=2,93 | 1 | 09/2007 | 33107592326 | Shop at ECS Tuning | ||||
| 02 | Šestihranný šroub s podložkou | M12X1,5X100 | 1 | 33176760343 | $2.05 | Shop at ECS Tuning | ||||
| 03 | Šestihranný šroub s podložkou | M12X1,5X100 | 1 | 33176760343 | $2.05 | Shop at ECS Tuning | ||||
| 04 | Držák tlumič vibrací | 1 | 06/2007 | 33176769611 | +core | Shop at ECS Tuning | ||||
| 05 | Kombinovaná matice | M14X1,5-10ZNS3 | 1 | 06/2007 | 33326760380 | $2.48 | Shop at ECS Tuning | |||
| 06 | Šestihranný šroub s podložkou | M14X1,5X138ZNS3 | 1 | 06/2007 | 33326769647 | $6.40 | Shop at ECS Tuning | |||
| 07 | Tlumič vibrací | 1 | 33176780134 | $113.86 | Shop at ECS Tuning | |||||
| 08 | Šestihranný šroub s podložkou | M12X1,5X85-8.8 | 1 | 33176767983 | $2.34 | Shop at ECS Tuning | ||||
| 09 | Pojistná podložka | 1 | 09/2007 | 23211490120 | $1.43 | Shop at ECS Tuning | ||||
| Pozor! Hnací příruba a matice se nesmí vyměňovat. |
||||||||||
| 10 | Ochranný kryt proti prachu malý | 1 | 09/2007 | 33121213903 | $1.30 | Shop at ECS Tuning | ||||
| 12 | Hřídelový těsnicí kroužek | 45X75X10 AW 188 | 1 | 09/2007 | 31507609535 | Shop at ECS Tuning | ||||
| 13 | Unášecí příruba výstup | LK=86MM/M10 | 2 | 33131428124 | Shop at ECS Tuning | |||||
| pouze společně s | ||||||||||
| -- | Hřídel.těsn.kroužek s pojistným kroužkem | TYP 188 | 2 | 33107505604 | $18.30 | Shop at ECS Tuning | ||||
| LK=roztečná kružnice | ||||||||||
| 14 | Ochranný kryt proti prachu vnější | D=68,8 | 2 | 09/2007 | 33131428097 | $1.57 | Shop at ECS Tuning | |||
| 15 | Ochranný kryt proti prachu vnitřní | D=60 | 2 | 09/2007 | 33131214298 | $1.50 | Shop at ECS Tuning | |||
| 16 | Hřídel.těsn.kroužek s pojistným kroužkem | TYP 188 | 2 | 09/2007 | 33107505604 | $18.30 | Shop at ECS Tuning | |||
| 17 | Pojistný kroužek | D=22,4 | 2 | 09/2007 | 33131214961 | $0.29 | Shop at ECS Tuning | |||
| 18 | Nálepka | DE, EN | 1 | 01399791197 | $4.25 | Shop at ECS Tuning | ||||
| 19 | BMW syntetika OSP | 1L | X | 07/2011 | 83222365987 | Shop at ECS Tuning | ||||
| Plnicí množství viz dodatečné informace | ||||||||||
Notes
- +core = plus poplatek za střední část (možnost navrácení původního dílu)
See Also
Frequently Asked Questions
- What assembly is shown in the BMW 3 Series E90 330xd Zadní rozvodovka-vstup/výstup?
- This technical diagram illustrates the Zadní rozvodovka-vstup/výstup within the Zadní náprava group for the 3 Series E90 330xd produced during 2008. It provides a detailed exploded view of the components, identifying key parts such as the Zadní rozvodovka (Part #33107571181).
- Which models use the hardware listed in this Zadní rozvodovka-vstup/výstup?
- The hardware and components featured in the Zadní rozvodovka-vstup/výstup are specific to the 3 Series E90 330xd produced during 2008. These technical specifications ensure that parts like the Zadní rozvodovka (33107571181) are correctly matched to the vehicle's structural and mechanical requirements.
- How do I find specific parts within the Zadní rozvodovka-vstup/výstup assembly?
- Each item in the Zadní rozvodovka-vstup/výstup corresponds to the numbered list below the illustration. For the 3 Series E90 330xd, you can identify the Zadní rozvodovka by locating its position on the schematic, which then links to the official BMW part number 33107571181 for the Zadní náprava section.
