Zadní rozvodovka-sada těsnění for BMW 7 Series F02 760Li

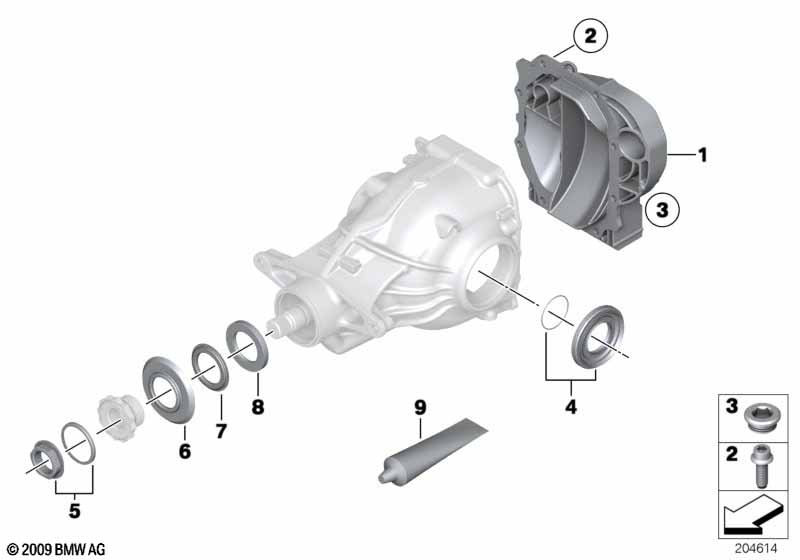

This Zadní rozvodovka-sada těsnění technical drawing provides a detailed breakdown of the assembly for the 7 Series F02 760Li. It includes part names, part numbers and all associated mounting hardware.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Víko zadní | 235L | 1 | 33117573822 | Shop at ECS Tuning | |||||
| Návod k opravě dodržovat | ||||||||||
| 02 | Šestihranný šroub s žebrováním | M10X25-10.9ZNS3 | 4 | 33117521292 | $1.64 | Shop at ECS Tuning | ||||
| Návod k opravě dodržovat | ||||||||||
| 02 | Šestihranný šroub s žebrováním | M10X50-10.9ZNS3 | 4 | 33117564704 | Shop at ECS Tuning | |||||
| Návod k opravě dodržovat | ||||||||||
| 03 | Šroubový uzávěr s O-kroužkem | M22X1,5-ZNS3 | 1 | 33117525064 | $3.91 | Shop at ECS Tuning | ||||
| Návod k opravě dodržovat | ||||||||||
| 04 | Těsnicí sada zadní rozvodovky | TYP 215/225 | 2 | 33108860348 | Shop at ECS Tuning | |||||
| Návod k opravě dodržovat | ||||||||||
| 05 | Opravná sada, maticová vložka modrá | M39X1,5X20 | 1 | 33127607158 | Shop at ECS Tuning | |||||
| Návod k opravě dodržovat | ||||||||||
| 06 | Ochranný kryt proti prachu velký | 1 | 33127518511 | $2.11 | Shop at ECS Tuning | |||||
| Návod k opravě dodržovat | ||||||||||
| 07 | Ochranný kryt proti prachu malý | 1 | 33121214064 | $0.84 | Shop at ECS Tuning | |||||
| Návod k opravě dodržovat | ||||||||||
| 08 | Hřídelový těsnicí kroužek | 50X78X10 AW 215 | 1 | 33107609536 | Shop at ECS Tuning | |||||
| pouze společně s | ||||||||||
| -- | Opravná sada, maticová vložka modrá | M39X1,5X20 | 1 | 33127607158 | Shop at ECS Tuning | |||||
| Návod k opravě dodržovat | ||||||||||
| 09 | Tekuté těsnění Loctite 5970 | 50ML | 1 | 83190404517 | $23.40 | Shop at ECS Tuning | ||||
| Návod k opravě dodržovat | ||||||||||
