Držák zadní nápravy/zavěšení kola for BMW 5 Series G30 530iX (2020)

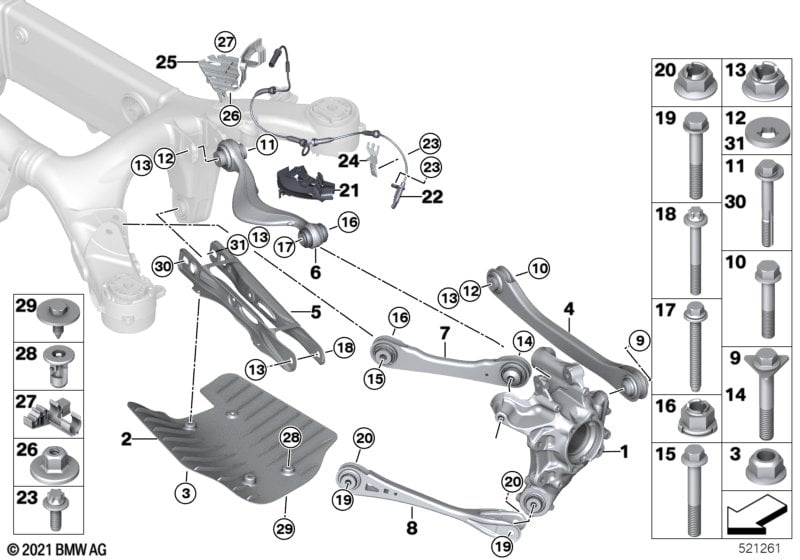

This Držák zadní nápravy/zavěšení kola technical drawing provides a detailed breakdown of the assembly for the 5 Series G30 530iX. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 2020.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Držák kola zadní levý | 1 | 33306866335 | Shop at ECS Tuning | ||||||
| 01 | Držák kola zadní pravý | 1 | 33306866336 | Shop at ECS Tuning | ||||||
| 02 | Kryt levý | 1 | 33306861143 | Shop at ECS Tuning | ||||||
| 02 | Kryt pravý | 1 | 33306861144 | Shop at ECS Tuning | ||||||
| 03 | Šestihranná matice samojisticí | M6 | 8 | 64509123157 | $0.70 | Shop at ECS Tuning | ||||
| 04 | Vodicí rameno s pryžovým ložiskem vlevo | 1 | 33326861125 | Shop at ECS Tuning | ||||||
| Oprava nutná | ||||||||||
| 04 | Vodicí rameno s pryžovým ložiskem vpravo | 1 | 33326861126 | Shop at ECS Tuning | ||||||
| Oprava nutná | ||||||||||
| -- | Šestihranný šroub | M14X1,5X90 | 1 | 33306861943 | Shop at ECS Tuning | |||||
| -- | Šestihranný šroub s přírubou | M12X1,5X67-10.9 | 1 | 07119906489 | $2.42 | Shop at ECS Tuning | ||||
| 05 | Opěrné rameno | 2 | 33326875104 | Shop at ECS Tuning | ||||||
| 06 | Příčné rameno s pryžovým ložiskem vlevo | 1 | 33326883339 | Shop at ECS Tuning | ||||||
| 06 | Příčné rameno s pryž. ložiskem vpravo | 1 | 33326883340 | Shop at ECS Tuning | ||||||
| 07 | Vodicí rameno nápravy levé | 1 | 33326867537 | Shop at ECS Tuning | ||||||
| 07 | Vodicí rameno nápravy vpravo | 1 | 33326867538 | Shop at ECS Tuning | ||||||
| 08 | Podélné rameno s pryžovým ložiskem | 2 | 33306893528 | Shop at ECS Tuning | ||||||
| pouze společně s | ||||||||||
| -- | Klecová matice | 2 | 37146870371 | Shop at ECS Tuning | ||||||
| 09 | Šestihranný šroub | M14X1,5X90 | 2 | 33306861943 | Shop at ECS Tuning | |||||
| 10 | Šestihranný šroub s přírubou | M12X1,5X67-10.9 | 2 | 07119906489 | $2.42 | Shop at ECS Tuning | ||||
| 11 | Excentrický šroub | M14X1.5 | 4 | 33306874090 | Shop at ECS Tuning | |||||
| 12 | Excentrický kotouč | 4 | 33306874239 | Shop at ECS Tuning | ||||||
| 13 | Šestihranná matice s nákružkem | M14X1,5-10 ZNS3 | 6 | 31106890194 | Shop at ECS Tuning | |||||
| 14 | Šestihranný šroub | M16X1,5X100 | 2 | 33306861944 | Shop at ECS Tuning | |||||
| 15 | Šestihranný šroub s podložkou | M14X1,5X84 | 2 | 33306867271 | Shop at ECS Tuning | |||||
| 16 | Kombinovaná matice | M14X1,5-10ZNNIV | 2 | 33306787062 | $1.88 | Shop at ECS Tuning | ||||
| 17 | Kombinovaný šroub | 2 | 33306891268 | Shop at ECS Tuning | ||||||
| 18 | Šroub Torx s podložkou | M14X1,5X85 | 2 | 07119908024 | Shop at ECS Tuning | |||||
| 19 | Šestihranný šroub | M12X1,5X80 10.9 | 4 | 07119906292 | Shop at ECS Tuning | |||||
| 20 | Šestihranná matice s přírubou | M12X1,5-10-ZNS3 | 4 | 37106789678 | $0.75 | Shop at ECS Tuning | ||||
| 21 | Držák snímač otáček kola levý | 1 | 34526886993 | Shop at ECS Tuning | ||||||
| 21 | Držák snímač otáček kola pravý | 1 | 34526886994 | Shop at ECS Tuning | ||||||
| 22 | Snímač otáček kola | 2 | 34526874638 | Shop at ECS Tuning | ||||||
| 23 | Šroub ASA závitořezný | M6X16 | 4 | 34509804151 | Shop at ECS Tuning | |||||
| 24 | Držák snímač otáček kola levý | 1 | 34526869997 | Shop at ECS Tuning | ||||||
| 24 | Držák snímač otáček kola pravý | 1 | 34526869998 | Shop at ECS Tuning | ||||||
| 25 | Držák levý | 1 | 34526869995 | Shop at ECS Tuning | ||||||
| 25 | Držák pravý | 1 | 34526869996 | Shop at ECS Tuning | ||||||
| 26 | Plastová uzavřená matice s podložkou | D=22MM | 4 | 07147169847 | $0.36 | Shop at ECS Tuning | ||||
| 27 | Svorka | 2 | 16127407367 | Shop at ECS Tuning | ||||||
| 28 | BMW je nenabízí | X | 84210300311 | UKONČENO | Shop at ECS Tuning | |||||
| 29 | BMW je nenabízí | X | 84210300311 | UKONČENO | Shop at ECS Tuning | |||||
| 30 | Excentrický šroub | M14X1.5 | 2 | 33306874090 | Shop at ECS Tuning | |||||
| 31 | Excentrický kotouč | 2 | 33306874239 | Shop at ECS Tuning | ||||||
Notes
- Ukončeno = Díl se již nevyrábí.
See Also
Frequently Asked Questions
- What assembly is shown in the BMW 5 Series G30 530iX Držák zadní nápravy/zavěšení kola?
- This technical diagram illustrates the Držák zadní nápravy/zavěšení kola within the Zadní náprava group for the 5 Series G30 530iX produced during 2020. It provides a detailed exploded view of the components, identifying key parts such as the Držák kola zadní levý (Part #33306866335).
- Which models use the hardware listed in this Držák zadní nápravy/zavěšení kola?
- The hardware and components featured in the Držák zadní nápravy/zavěšení kola are specific to the 5 Series G30 530iX produced during 2020. These technical specifications ensure that parts like the Držák kola zadní levý (33306866335) are correctly matched to the vehicle's structural and mechanical requirements.
- How do I find specific parts within the Držák zadní nápravy/zavěšení kola assembly?
- Each item in the Držák zadní nápravy/zavěšení kola corresponds to the numbered list below the illustration. For the 5 Series G30 530iX, you can identify the Držák kola zadní levý by locating its position on the schematic, which then links to the official BMW part number 33306866335 for the Zadní náprava section.
