Zadní rozvodovka jednotlivé díly for BMW 5 Series G30 530iX (2020)

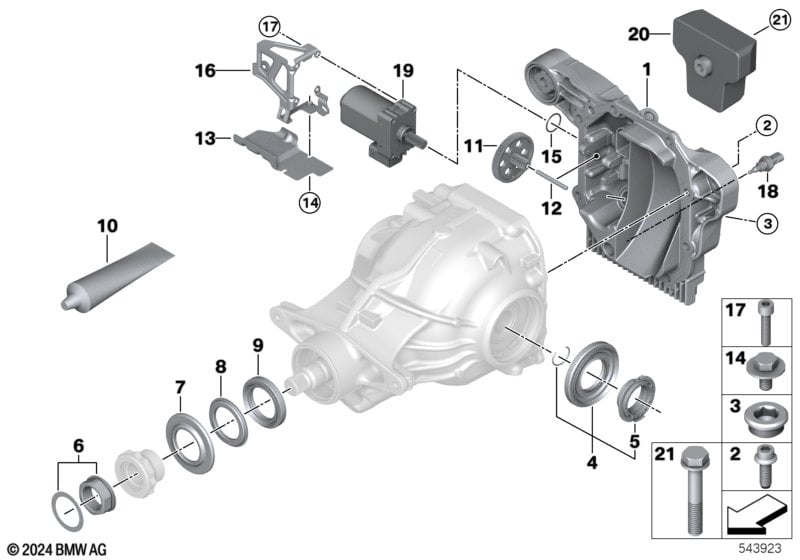

This Zadní rozvodovka jednotlivé díly technical drawing provides a detailed breakdown of the assembly for the 5 Series G30 530iX. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 2020.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 02 | Přírubový šroub s hlavou | M12X35-10.9ZNNI | 8 | 33118650755 | Shop at ECS Tuning | |||||
| 03 | Šroubový uzávěr s O-kroužkem | M22X1,5-ZNS3 | 1 | 33117525064 | $3.91 | Shop at ECS Tuning | ||||
| 07 | Ochranný kryt proti prachu malý | 1 | 33121213903 | $1.30 | Shop at ECS Tuning | |||||
| 09 | Hřídelový těsnicí kroužek | 45X75X10 AW 188 | 1 | 31507609535 | Shop at ECS Tuning | |||||
| 10 | Tekuté těsnění Loctite 5970 | 50ML | 1 | 83190404517 | $23.40 | Shop at ECS Tuning | ||||
| 11 | Vložené kolo | 1 | 33148682487 | Shop at ECS Tuning | ||||||
| 12 | Osa vloženého kola | 1 | 33108687540 | Shop at ECS Tuning | ||||||
| 13 | Tepelný ochranný kryt | 1 | 33107934506 | Shop at ECS Tuning | ||||||
| 14 | Šestihranný šroub | M5X10 | 2 | 33109909544 | Shop at ECS Tuning | |||||
| 15 | O-kroužek akční člen řazení | 1 | 27218645076 | Shop at ECS Tuning | ||||||
| 16 | Kabelový svazek odlehčení tahu | 1 | 33108687614 | Shop at ECS Tuning | ||||||
| 17 | Šroub s válcovou hlavou mikrozapouzdřený | M6X37 | 4 | 33108687541 | Shop at ECS Tuning | |||||
| 18 | Teplotní čidlo | 1 | 33107847469 | Shop at ECS Tuning | ||||||
| 19 | Sada servomotor | 1 | 33108864354 | Shop at ECS Tuning | ||||||
| Pro vozidla s Automatická převodovka nebo Automat. převodovka s kolébk. spínači |
S205A=Ano S2TEA=Ano |
|||||||||
| 20 | Tlumič vibrací | 1 | 33108660052 | Shop at ECS Tuning | ||||||
| pouze společně s | ||||||||||
| -- | Šestihranný šroub | M12X1,5X75 | 1 | 33107592363 | Shop at ECS Tuning | |||||
| 21 | Šestihranný šroub | M12X1,5X75 | 1 | 33107592363 | Shop at ECS Tuning | |||||
