Čidlo brzdového obložení přední brzdy for BMW 6 Series E24 633CSi

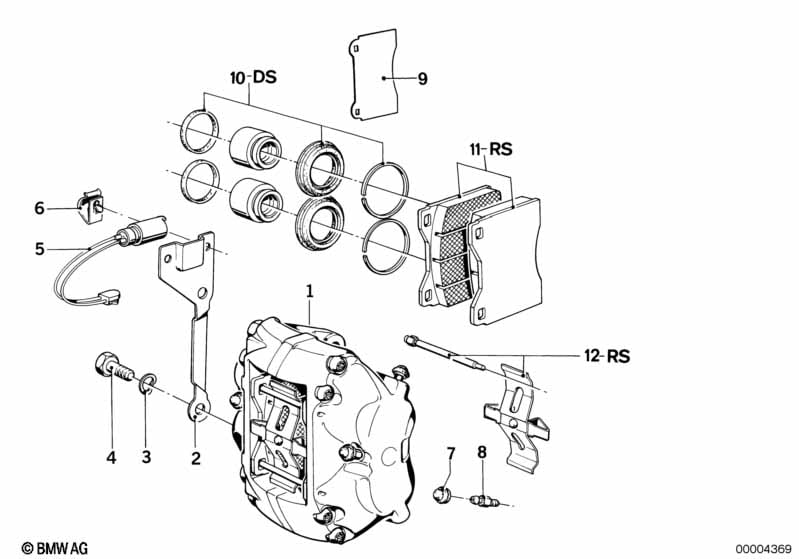

This Čidlo brzdového obložení přední brzdy technical drawing provides a detailed breakdown of the assembly for the 6 Series E24 633CSi. It includes part names, part numbers and all associated mounting hardware.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 02 | Uchycení | 1 | 09/1978 | 34111117867 | UKONČENO | Shop at ECS Tuning | ||||
| 02 | Uchycení | 1 | 09/1979 | 09/1982 | 34111150285 | $2.88 | UKONČENO | Shop at ECS Tuning | ||
| 02 | Uchycení | 1 | 09/1979 | 09/1982 | 34111150285 | $2.88 | UKONČENO | Shop at ECS Tuning | ||
| 03 | Pružná podložka | B12-ZN | 4 | 09/1982 | 07119932132 | $0.25 | UKONČENO | Shop at ECS Tuning | ||
| 04 | Šestihranný šroub | M12X1,5X32 | 4 | 09/1982 | 34111118948 | $1.86 | Shop at ECS Tuning | |||
| 05 | Snímač brzdového obložení | 1 | 09/1982 | 34351179821 | $10.93 | Shop at ECS Tuning | ||||
| 06 | Kabelová svorka | D=10-12MM | 2 | 09/1982 | 61131361897 | $0.42 | UKONČENO | Shop at ECS Tuning | ||
| 07 | Prachovka | 4 | 09/1982 | 34111153198 | $6.15 | Shop at ECS Tuning | ||||
| 08 | Odvzdušňovací ventil | 4 | 09/1982 | 34111103232 | $8.76 | Shop at ECS Tuning | ||||
| 09 | Krycí plech | 4 | 09/1982 | 34111116005 | $6.22 | Shop at ECS Tuning | ||||
| 10 | Sada těsnění třmen kotoučové brzdy | ATE | 1 | 09/1982 | 34111158692 | $46.19 | Shop at ECS Tuning | |||
| 11 | Opravná sada brzdové oblož. bez azbestu | TEXTAR T476 | 1 | 09/1982 | 34111159261 | $125.20 | Shop at ECS Tuning | |||
| 12 | Sada montážní díly | ATE | 1 | 09/1982 | 34111150554 | $27.39 | Shop at ECS Tuning |
Notes
- Ukončeno = Díl se již nevyrábí.
