Čidlo brzdového obložení přední brzdy for BMW 5 Series E12 518 (1976)

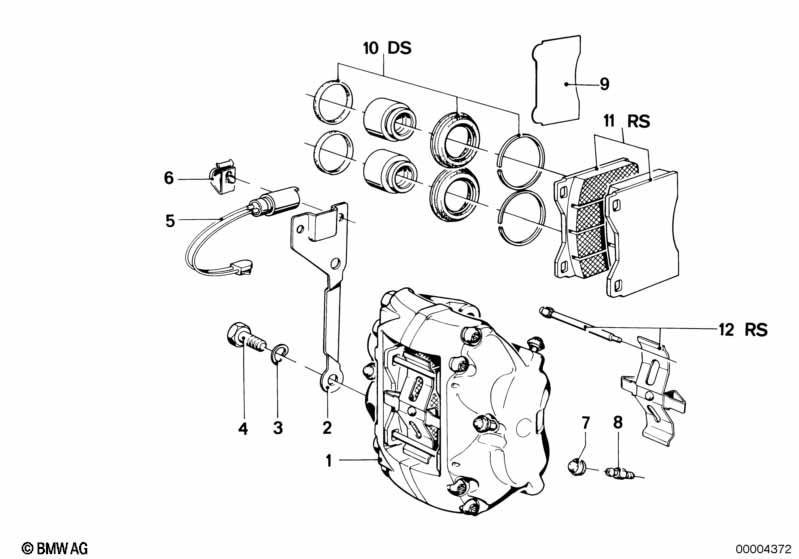

This Čidlo brzdového obložení přední brzdy technical drawing provides a detailed breakdown of the assembly for the 5 Series E12 518. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 1976.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Třmen kotoučové brzdy bez obložení levý | 1 | 08/1976 | 34111150269 | $487.22 | UKONČENO | Shop at ECS Tuning | |||
| 01 | Třmen kotoučové brzdy bez obložení levý | 1 | 08/1976 | 34111119021 | $430.11 | UKONČENO | Shop at ECS Tuning | |||
| 01 | Třmen kotoučové brzdy bez obložení pravý | 1 | 08/1976 | 34111150270 | $487.22 | UKONČENO | Shop at ECS Tuning | |||
| 01 | Sada ND-třmen kot.brzdy bez azb. le./pr. | 1 | 08/1976 | 34119059182 | UKONČENO | Shop at ECS Tuning | ||||
| 03 | Pružná podložka | B12-ZN | 4 | 08/1976 | 07119932132 | $0.25 | UKONČENO | Shop at ECS Tuning | ||
| 04 | Šestihranný šroub | M12X1,5X32 | 4 | 08/1976 | 34111118948 | $1.86 | Shop at ECS Tuning | |||
| 05 | Snímač brzdového obložení | 1 | 08/1976 | 34351179821 | $10.93 | Shop at ECS Tuning | ||||
| 08 | Odvzdušňovací ventil | 6 | 08/1976 | 34111103232 | $8.76 | Shop at ECS Tuning | ||||
| 09 | Krycí plech | 4 | 08/1976 | 34111116005 | $6.22 | Shop at ECS Tuning | ||||
| 10 | Sada těsnění třmen kotoučové brzdy | ATE | 2 | 08/1976 | 34111158692 | $46.19 | Shop at ECS Tuning | |||
| 11 | Opravná sada brzdové oblož. bez azbestu | TEXTAR T476 | 1 | 08/1976 | 34111159261 | $125.20 | Shop at ECS Tuning | |||
| 11 | Opravná sada brzdové oblož. bez azbestu | TEXTAR POLITEX | 1 | 08/1976 | 34111159263 | $56.64 | UKONČENO | Shop at ECS Tuning | ||
| 12 | Sada montážní díly | ATE | 1 | 08/1976 | 34111150550 | $25.71 | Shop at ECS Tuning |
Notes
- Ukončeno = Díl se již nevyrábí.
See Also
Frequently Asked Questions
- What assembly is shown in the BMW 5 Series E12 518 Čidlo brzdového obložení přední brzdy?
- This technical diagram illustrates the Čidlo brzdového obložení přední brzdy within the Brzdy group for the 5 Series E12 518 produced during 1976. It provides a detailed exploded view of the components, identifying key parts such as the Třmen kotoučové brzdy bez obložení levý (Part #34111150269).
- Which models use the hardware listed in this Čidlo brzdového obložení přední brzdy?
- The hardware and components featured in the Čidlo brzdového obložení přední brzdy are specific to the 5 Series E12 518 produced during 1976. These technical specifications ensure that parts like the Třmen kotoučové brzdy bez obložení levý (34111150269) are correctly matched to the vehicle's structural and mechanical requirements.
- How do I find specific parts within the Čidlo brzdového obložení přední brzdy assembly?
- Each item in the Čidlo brzdového obložení přední brzdy corresponds to the numbered list below the illustration. For the 5 Series E12 518, you can identify the Třmen kotoučové brzdy bez obložení levý by locating its position on the schematic, which then links to the official BMW part number 34111150269 for the Brzdy section.
