Brzdové potrubí zadní for BMW 6 Series E24 633CSi

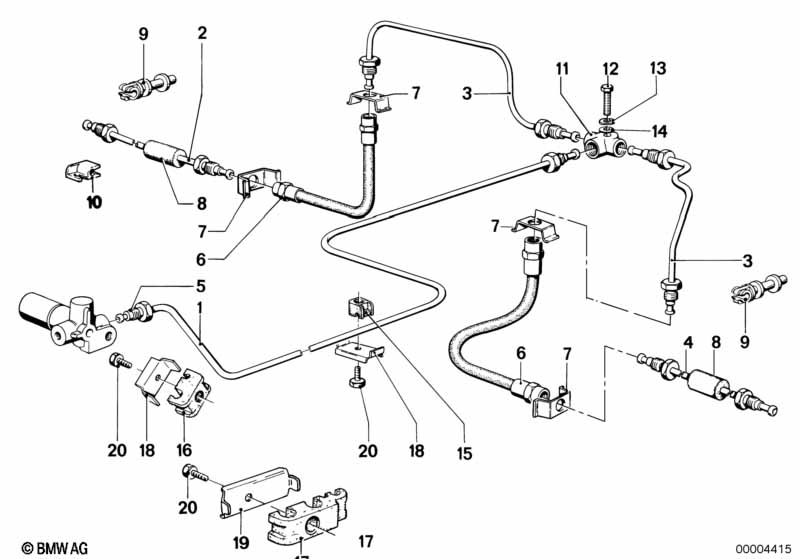

This Brzdové potrubí zadní technical drawing provides a detailed breakdown of the assembly for the 6 Series E24 633CSi. It includes part names, part numbers and all associated mounting hardware.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Trubkové vedení | M10/M10-3315MM | 1 | 09/1979 | 34326755695 | $17.08 | Shop at ECS Tuning | |||
| 01 | Trubkové vedení | M10/M10-3275MM | 1 | 09/1979 | 09/1982 | 34326755693 | $11.27 | UKONČENO | Shop at ECS Tuning | |
| 01 | Trubkové vedení | M10/M10-3275MM | 1 | 09/1979 | 09/1982 | 34326755693 | $11.27 | UKONČENO | Shop at ECS Tuning | |
| 02 | Trubkové vedení | M10/M10-751MM | 1 | 09/1982 | 34326755591 | $8.65 | Shop at ECS Tuning | |||
| 03 | Trubkové vedení | M10/M10-190MM | 2 | 09/1982 | 34326755549 | $5.83 | Shop at ECS Tuning | |||
| 04 | Trubkové vedení | M10/M10-751MM | 1 | 09/1982 | 34326755591 | $8.65 | Shop at ECS Tuning | |||
| 05 | Přesuvný šroub | M10X1 | X | 09/1982 | 34321151806 | $1.22 | UKONČENO | Shop at ECS Tuning | ||
| 06 | Brzdová hadice zadní | L=222MM | 2 | 09/1982 | 34321159878 | $38.29 | Shop at ECS Tuning | |||
| 07 | Přídržné péro | 4 | 09/1982 | 34341163565 | $0.97 | Shop at ECS Tuning | ||||
| 08 | Pryžové hrdlo | 2 | 09/1982 | 34324050540 | $1.32 | Shop at ECS Tuning | ||||
| 09 | Svorka | 2 | 09/1982 | 33321118526 | $1.88 | Shop at ECS Tuning | ||||
| 10 | Svorka | 1 | 09/1982 | 34321238089 | $0.78 | UKONČENO | Shop at ECS Tuning | |||
| 11 | Rozdělovač | M10X1 | 1 | 09/1982 | 34331163566 | $8.78 | UKONČENO | Shop at ECS Tuning | ||
| 11 | Rozdělovač | M10X1 | 1 | 09/1982 | 34341111435 | $8.08 | UKONČENO | Shop at ECS Tuning | ||
| 12 | Šestihranný šroub | M6X25 | 1 | 09/1982 | 07119913589 | $0.62 | Shop at ECS Tuning | |||
| 13 | Pružná podložka černá | B6-ZN | 1 | 09/1982 | 07119932073 | $0.38 | Shop at ECS Tuning | |||
| 13 | Podložka | 5.3-140 HV-ZNS | 1 | 09/1982 | 07119936439 | $0.40 | Shop at ECS Tuning | |||
| 14 | Podložka | A6,4-ZNNIV SI | 1 | 09/1982 | 07119904202 | Shop at ECS Tuning | ||||
| 15 | Spona | 2 | 09/1982 | 34321108210 | $0.60 | Shop at ECS Tuning | ||||
| 16 | Distanční držák | 1 | 09/1982 | 34321107991 | $1.02 | Shop at ECS Tuning | ||||
| 17 | Spona | X | 09/1982 | 16121177005 | $0.93 | Shop at ECS Tuning | ||||
| 18 | Uchycení | 2 | 09/1982 | 34321155062 | $0.60 | Shop at ECS Tuning | ||||
| 19 | Uchycení | X | 09/1982 | 16121155064 | $1.62 | Shop at ECS Tuning | ||||
| 20 | Řezný šroub | X | 09/1982 | 34321119239 | $0.27 | Shop at ECS Tuning |
Notes
- Ukončeno = Díl se již nevyrábí.
See Also
Frequently Asked Questions
- What assembly is shown in the BMW 6 Series E24 633CSi Brzdové potrubí zadní?
- This technical diagram illustrates the Brzdové potrubí zadní within the Brzdy group for the 6 Series E24 633CSi. It provides a detailed exploded view of the components, identifying key parts such as the Trubkové vedení (Part #34326755695).
- Which models use the hardware listed in this Brzdové potrubí zadní?
- The hardware and components featured in the Brzdové potrubí zadní are specific to the 6 Series E24 633CSi. These technical specifications ensure that parts like the Trubkové vedení (34326755695) are correctly matched to the vehicle's structural and mechanical requirements.
- How do I find specific parts within the Brzdové potrubí zadní assembly?
- Each item in the Brzdové potrubí zadní corresponds to the numbered list below the illustration. For the 6 Series E24 633CSi, you can identify the Trubkové vedení by locating its position on the schematic, which then links to the official BMW part number 34326755695 for the Brzdy section.
