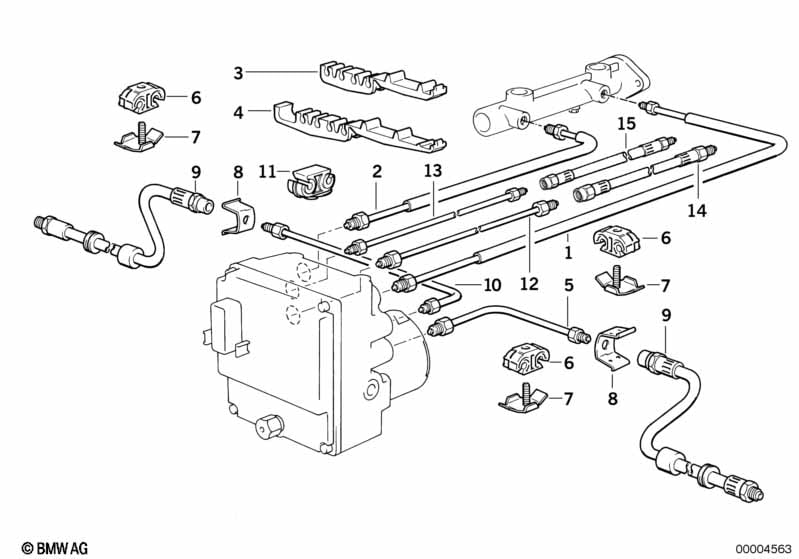

Brzdové potrubí přední ABS/ASC+T for BMW 8 Series E31 840i (1996)
This Brzdové potrubí přední ABS/ASC+T technical drawing provides a detailed breakdown of the assembly for the 8 Series E31 840i. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 1996.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Trubkové vedení s pryžovým pláštěm | 1 | 09/1993 | 34321162379 | $16.23 | Shop at ECS Tuning | ||||
| 02 | Trubkové vedení s pryžovým pláštěm | 1 | 09/1993 | 34321162377 | $10.03 | Shop at ECS Tuning | ||||
| 03 | Distanční držák 4násobný | 1 | 09/1993 | 34326777692 | $0.38 | Shop at ECS Tuning | ||||
| 04 | Držák brzdové potrubí | 6-FACH | 2 | 09/1993 | 34321162454 | $1.53 | Shop at ECS Tuning | |||
| 05 | Trubkové vedení | M10/M12-1175MM | 1 | 09/1993 | 34326755507 | $5.83 | Shop at ECS Tuning | |||
| 06 | Držák brzdové potrubí 2násobný | 3 | 09/1993 | 34301162364 | $1.13 | UKONČENO | Shop at ECS Tuning | |||
| 07 | Spona | 3 | 09/1993 | 34321162455 | $0.80 | Shop at ECS Tuning | ||||
| 08 | Přídržné péro | 2 | 09/1993 | 34341163565 | $0.97 | Shop at ECS Tuning | ||||
| 09 | Brzdová hadice | 2 | 09/1993 | 34321159891 | $57.58 | Shop at ECS Tuning | ||||
| 10 | Trubkové vedení | M10/M10-2915MM | 1 | 09/1993 | 34326755121 | $17.08 | Shop at ECS Tuning | |||
| 11 | Držák brzdové potrubí | 3 | 09/1993 | 34301161568 | $1.48 | Shop at ECS Tuning | ||||
| 12 | Trubkové vedení | M12/M12-1447MM | 1 | 09/1993 | 34326755544 | $18.41 | Shop at ECS Tuning | |||
| 13 | Trubkové vedení | M10/M10-1402MM | 1 | 09/1993 | 34326755622 | $9.52 | Shop at ECS Tuning | |||
| 14 | Brzdová hadice levá | M12 | 1 | 09/1993 | 34321162616 | $38.98 | Shop at ECS Tuning | |||
| 15 | Brzdová hadice pravá | M10 | 1 | 09/1993 | 34321162612 | $38.98 | Shop at ECS Tuning |
Notes
- Ukončeno = Díl se již nevyrábí.
