Čidlo brzdového obložení zadní brzdy for BMW 7 Series E38 728i (2001)
This Čidlo brzdového obložení zadní brzdy technical drawing provides a detailed breakdown of the assembly for the 7 Series E38 728i. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 2001.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Třmen těleso kotoučové brzdy levý | 1 | 34211164579 | $331.59 | UKONČENO | Shop at ECS Tuning | ||||
| 01 | Třmen těleso kotoučové brzdy pravý | 1 | 34211164580 | $331.59 | UKONČENO | Shop at ECS Tuning | ||||
| 02 | Štít brzdy | 2 | 34216757904 | $211.51 | Shop at ECS Tuning | |||||
| 03 | Přídržné péro | 2 | 34211159963 | $12.28 | Shop at ECS Tuning | |||||
| 04 | Šroub s nákružkem mikrozapouzdřený | M10X26,5 | 4 | 34203414763 | $1.32 | Shop at ECS Tuning | ||||
| 05 | Odvzdušňovací ventil | SW7 | 2 | 34111153197 | $7.72 | Shop at ECS Tuning | ||||
| 06 | Prachovka | 2 | 34111153198 | $6.15 | Shop at ECS Tuning | |||||
| 07 | Vodicí šroub | 4 | 34111157041 | $20.02 | Shop at ECS Tuning | |||||
| 08 | Ochranná zátka | 4 | 34111154979 | $1.80 | Shop at ECS Tuning | |||||
| 09 | Snímač brzdového obložení | 1 | 34351182065 | $23.35 | Shop at ECS Tuning | |||||
| 10 | Brzdový kotouč | 324X12 | 2 | 34216757749 | UKONČENO | Shop at ECS Tuning | ||||
| 11 | Šroub s vnitřním šestihranem | M8X14 | 2 | 34211161806 | $1.38 | Shop at ECS Tuning | ||||
| 12 | Krycí plech levý | 1 | 34211161531 | $21.82 | Shop at ECS Tuning | |||||
| 12 | Krycí plech pravý | 1 | 34211161532 | $21.82 | Shop at ECS Tuning | |||||
| 13 | Šestihranný šroub s podložkou | M6X8 | 4 | 34103451068 | $2.61 | Shop at ECS Tuning | ||||
| 13 | Šestihranný šroub | M8X11 12.9 | 4 | 34211158549 | $1.65 | Shop at ECS Tuning | ||||
| 14 | Sada těsnění třmen kotoučové brzdy | 2 | 34211163323 | $39.47 | UKONČENO | Shop at ECS Tuning | ||||
| 15 | Opravná sada vodicí objímka | 2 | 34216869617 | Shop at ECS Tuning | ||||||

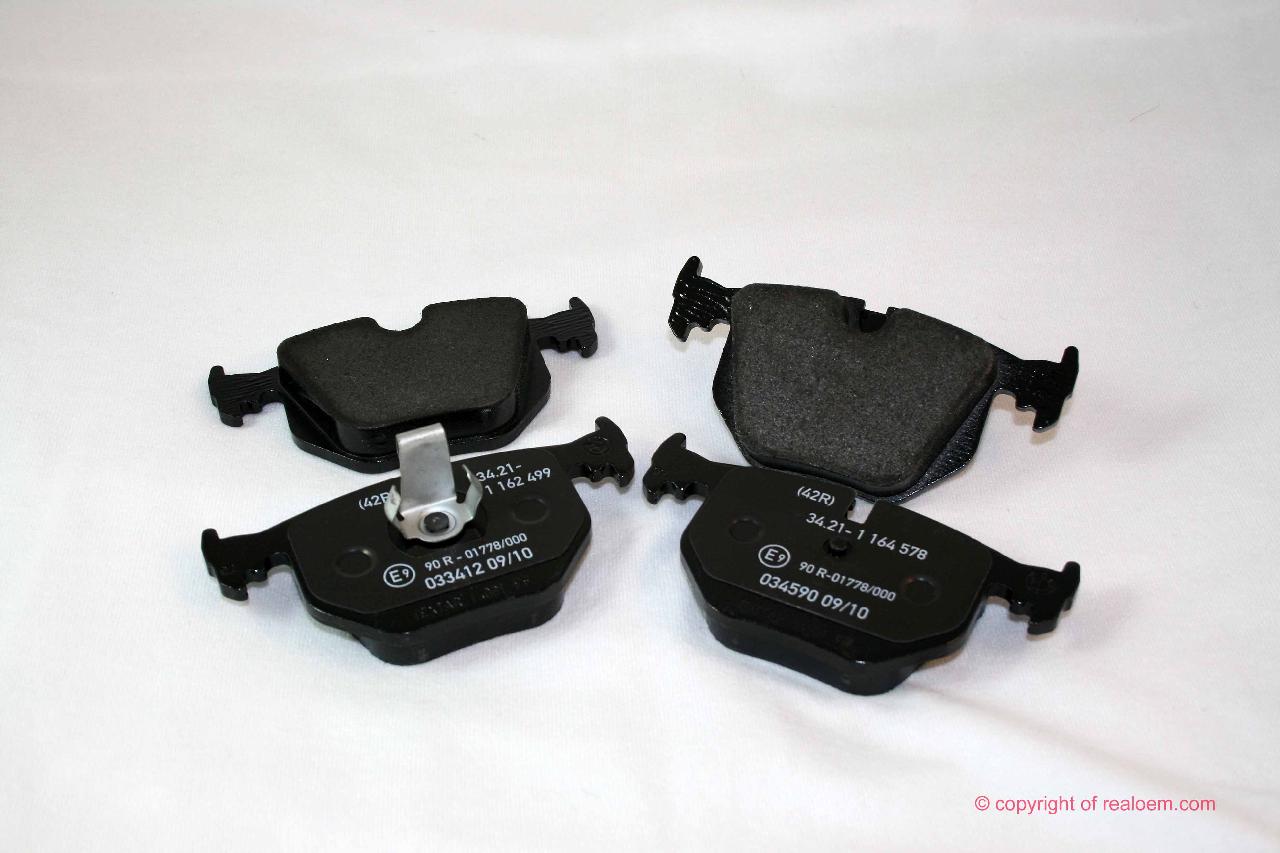

| 16 | Opravná sada brzdové oblož. bez azbestu | 1 | 34216761248 | $101.92 | Shop at ECS Tuning | |||||
| Pro vozidla s Provedení Velká Británie |
L812A=Ano |
|||||||||
| 16 | Opravná sada brzdové oblož. bez azbestu | 1 | 34216761248 | $101.92 | Shop at ECS Tuning | |||||
| 17 | Pasta na brzdový segment | 3G | 2 | 83192158851 | Shop at ECS Tuning | |||||
Notes
- Ukončeno = Díl se již nevyrábí.
