Brzdové potrubí přední (S541A) for BMW 5 Series E60 525i (2005)

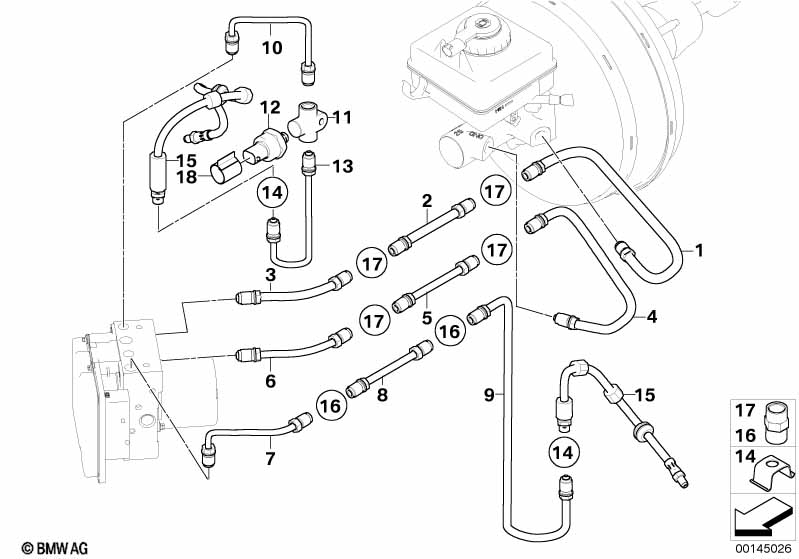

This Brzdové potrubí přední (S541A) technical drawing provides a detailed breakdown of the assembly for the 5 Series E60 525i. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 2005.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| i | Pro vozidla s Aktivní regulace rychlosti |
S541A=Ano |
||||||||
| 01 | Trubkové vedení | 1 | 09/2005 | 34326772531 | $14.13 | Shop at ECS Tuning | ||||
| 02 | Trubkové vedení | 1 | 09/2005 | 34326780396 | $22.72 | Shop at ECS Tuning | ||||
| 03 | Trubkové vedení | 1 | 11/2003 | 11/2005 | 34326767792 | $10.42 | Shop at ECS Tuning | |||
| 04 | Trubkové vedení | 1 | 09/2005 | 34326772529 | $32.47 | Shop at ECS Tuning | ||||
| 05 | Trubkové vedení | 1 | 09/2005 | 34326780398 | $14.13 | Shop at ECS Tuning | ||||
| 06 | Trubkové vedení | D=6MM | 1 | 01/2004 | 34326772517 | $32.47 | Shop at ECS Tuning | |||
| 07 | Trubkové vedení s ochrannou hadicí | 1 | 11/2003 | 11/2005 | 34326767797 | $12.43 | Shop at ECS Tuning | |||
| 08 | Trubkové vedení | M10/M10 | 1 | 09/2005 | 34326772492 | $9.12 | Shop at ECS Tuning | |||
| 09 | Trubkové vedení | M10/M10 | 1 | 09/2005 | 34326772472 | $39.15 | Shop at ECS Tuning | |||
| 10 | Trubkové vedení | M12/M12-1076MM | 1 | 11/2003 | 09/2005 | 34326767803 | $14.13 | Shop at ECS Tuning | ||
| 11 | Rozdělovač | M12X1 | 1 | 09/2005 | 34336760914 | $17.93 | Shop at ECS Tuning | |||
| 12 | Dynam. kontrola stability snímač tlaku | 1 | 09/2005 | 34521164458 | $139.16 | Shop at ECS Tuning | ||||
| 13 | Trubkové vedení | M10/M12-190MM | 1 | 09/2005 | 34326762392 | $3.50 | Shop at ECS Tuning | |||
| 14 | Přídržné péro | 2 | 09/2005 | 34341163565 | $0.97 | Shop at ECS Tuning | ||||
| 15 | Brzdová hadice přední | 2 | 09/2005 | 34326767390 | $46.95 | Shop at ECS Tuning | ||||
| 16 | Mezikus | M10X1 | 2 | 09/2005 | 34326757282 | $4.08 | Shop at ECS Tuning | |||
| 17 | Mezikus | M12X1 | 4 | 09/2005 | 34326757285 | $4.08 | Shop at ECS Tuning | |||
