Brzdové potrubí zadní (S541A) for BMW 5 Series E60 525i (2005)

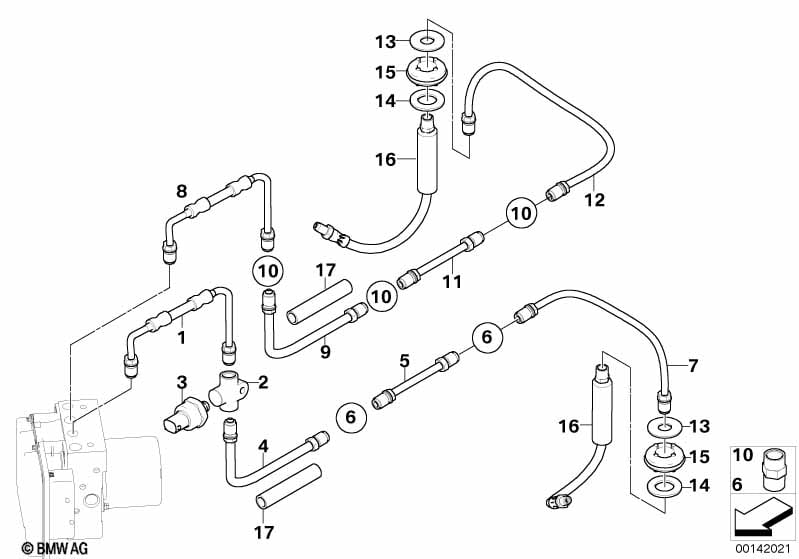

This Brzdové potrubí zadní (S541A) technical drawing provides a detailed breakdown of the assembly for the 5 Series E60 525i. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 2005.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| i | Pro vozidla s Aktivní regulace rychlosti |
S541A=Ano |
||||||||
| 02 | Rozdělovač | M12X1 | 1 | 09/2005 | 34336760914 | $17.93 | Shop at ECS Tuning | |||
| 03 | Dynam. kontrola stability snímač tlaku | 1 | 09/2005 | 34521164458 | $139.16 | Shop at ECS Tuning | ||||
| 04 | Trubkové vedení | M12/M12 | 1 | 09/2005 | 34326772482 | $14.13 | Shop at ECS Tuning | |||
| 05 | Trubkové vedení | M12/M12 | 1 | 09/2005 | 34326772486 | $25.02 | Shop at ECS Tuning | |||
| 06 | Mezikus | M12X1 | 2 | 09/2005 | 34326757285 | $4.08 | Shop at ECS Tuning | |||
| 07 | Trubkové vedení | M10XM10 | 1 | 09/2005 | 34326772494 | $11.17 | Shop at ECS Tuning | |||
| 08 | Trubkové vedení s tlakovou hadicí | 1 | 01/2004 | 09/2005 | 34326767806 | $25.02 | Shop at ECS Tuning | |||
| 09 | Trubkové vedení | M10/M10-1743MM | 1 | 09/2005 | 34326760880 | $9.00 | Shop at ECS Tuning | |||
| 10 | Mezikus | M10X1 | 3 | 09/2005 | 34326757282 | $4.08 | Shop at ECS Tuning | |||
| 11 | Trubkové vedení | M10/M10 | 1 | 09/2005 | 34326772490 | $39.15 | Shop at ECS Tuning | |||
| 12 | Trubkové vedení | M10/M10 | 1 | 09/2005 | 34326772502 | $11.17 | Shop at ECS Tuning | |||
| 13 | Podložka | 14X25X2-ZNS3 | 2 | 09/2005 | 34301163613 | $0.83 | Shop at ECS Tuning | |||
| 14 | Podložka | 10X25X1,5-ZNS3 | 2 | 09/2005 | 37131114028 | $0.80 | Shop at ECS Tuning | |||
| 15 | Pryžová průchodka | 2 | 09/2005 | 34306865954 | Shop at ECS Tuning | |||||
| 16 | Brzdová hadice | 2 | 09/2005 | 34321159890 | $53.80 | Shop at ECS Tuning | ||||
