Hlavní brzdový válec/vyrovnávací nádoba for BMW 5 Series E60 525i (2005)

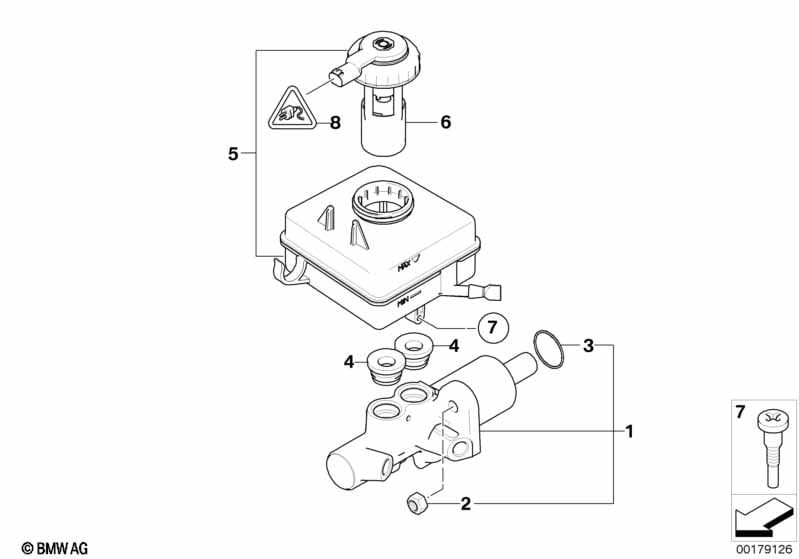

This Hlavní brzdový válec/vyrovnávací nádoba technical drawing provides a detailed breakdown of the assembly for the 5 Series E60 525i. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 2005.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Hlavní brzdový válec | 1 | 34336786629 | $444.07 | Shop at ECS Tuning | |||||
| 03 | O-kroužek hlavní brzdový válec | 1 | 34311159007 | $3.15 | Shop at ECS Tuning | |||||
| 04 | Zátka | 2 | 34311163464 | $6.95 | Shop at ECS Tuning | |||||
| 05 | Vyrovnávací nádoba | 1 | 01/2020 | 34316761073 | $72.60 | Shop at ECS Tuning | ||||
| 05 | Vyrovnávací nádoba | 1 | 34312282958 | $72.60 | Shop at ECS Tuning | |||||
| 06 | Uzavírací víko s výstražným spínačem | 1 | 34316761075 | $32.70 | Shop at ECS Tuning | |||||
| 07 | Upevňovací šroub | 1 | 34326765370 | $3.22 | Shop at ECS Tuning | |||||
| 08 | univerzální zdířková skříň nekódovaná | 2 POL. | 1 | 09/2010 | 61138795954 | Shop at ECS Tuning | ||||
| pouze společně s | ||||||||||
| -- | Zdířkový kontakt MQS ELA s kabelem | 0,5-0,75 MM² AG | X | 09/2010 | 61130056384 | Shop at ECS Tuning | ||||
| -- | Zdířkový kontakt MQS ELA s kabelem | 0,35-0,5 MM² AG | X | 09/2010 | 61130056961 | Shop at ECS Tuning | ||||
| 08 | Opravná sada kryt pouzdra | 2 POL. | 1 | 61132359999 | Shop at ECS Tuning | |||||
| pouze společně s | ||||||||||
| -- | Zdířkový kontakt MQS ELA s kabelem | 0,5-0,75 MM² AG | X | 61130056384 | Shop at ECS Tuning | |||||
| -- | Zdířkový kontakt MQS ELA s kabelem | 0,35-0,5 MM² AG | X | 61130056961 | Shop at ECS Tuning | |||||
See Also
Frequently Asked Questions
- What assembly is shown in the BMW 5 Series E60 525i Hlavní brzdový válec/vyrovnávací nádoba?
- This technical diagram illustrates the Hlavní brzdový válec/vyrovnávací nádoba within the Brzdy group for the 5 Series E60 525i produced during 2005. It provides a detailed exploded view of the components, identifying key parts such as the Hlavní brzdový válec (Part #34336786629).
- Which models use the hardware listed in this Hlavní brzdový válec/vyrovnávací nádoba?
- The hardware and components featured in the Hlavní brzdový válec/vyrovnávací nádoba are specific to the 5 Series E60 525i produced during 2005. These technical specifications ensure that parts like the Hlavní brzdový válec (34336786629) are correctly matched to the vehicle's structural and mechanical requirements.
- How do I find specific parts within the Hlavní brzdový válec/vyrovnávací nádoba assembly?
- Each item in the Hlavní brzdový válec/vyrovnávací nádoba corresponds to the numbered list below the illustration. For the 5 Series E60 525i, you can identify the Hlavní brzdový válec by locating its position on the schematic, which then links to the official BMW part number 34336786629 for the Brzdy section.
