Nožní páka/spínač brzdových světel for BMW 5 Series E28 520i (1987)

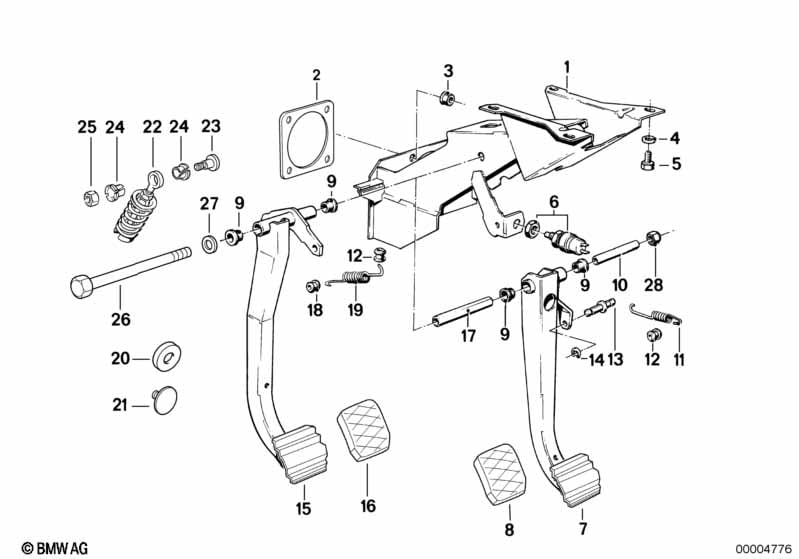

This Nožní páka/spínač brzdových světel technical drawing provides a detailed breakdown of the assembly for the 5 Series E28 520i. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 1987.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| Pro vozidla s Provedení Japonsko |
L807A=Ano |
|||||||||
| 01 | Konzola uložení pedálová konzola | 1 | 35111157728 | $41.04 | Shop at ECS Tuning | |||||
| 02 | Těsnění | 1 | 35111150370 | $0.95 | Shop at ECS Tuning | |||||
| 03 | Matice s nákružkem samojistící | M8-10 ZNS3 | 4 | 07119905374 | Shop at ECS Tuning | |||||
| 04 | Podložka | A8,4 | 4 | 24111690120 | $0.42 | Shop at ECS Tuning | ||||
| 05 | Šestihranný šroub s podložkou | M8X22-SB-Z4 | 4 | 07119915160 | UKONČENO | Shop at ECS Tuning | ||||
| 06 | Spínač brzdových světel | 2-POLIG | 1 | 61318360420 | $32.07 | Shop at ECS Tuning | ||||
| 08 | Potah pedálu | B=108MM | 1 | 35211113906 | $14.86 | Shop at ECS Tuning | ||||
| 09 | Ložiskové pouzdro | D=18,1MM | 2 | 35211109541 | $1.84 | Shop at ECS Tuning | ||||
| 10 | Distanční pouzdro | 14 X1,8 X70,5MM | 1 | 35211150346 | $2.58 | UKONČENO | Shop at ECS Tuning | |||
| 11 | Tažná pružina | 1 | 35211152371 | $11.53 | Shop at ECS Tuning | |||||
| 12 | Průchodka | D=7,5MM | 1 | 35411113728 | $0.57 | Shop at ECS Tuning | ||||
| 13 | Čep | 1 | 34311152270 | $2.07 | Shop at ECS Tuning | |||||
| 14 | Svorka | 1 | 34331120538 | $0.60 | Shop at ECS Tuning | |||||
| 26 | Šestihranný šroub | M10X90 | 1 | 07119900237 | $1.98 | Shop at ECS Tuning | ||||
| 28 | Šestihranná matice samojisticí | M10 | 1 | 07129964672 | $0.36 | Shop at ECS Tuning | ||||
Notes
- Ukončeno = Díl se již nevyrábí.
