Pedálová konzola ruční převodovka for BMW MINI F56 JCW

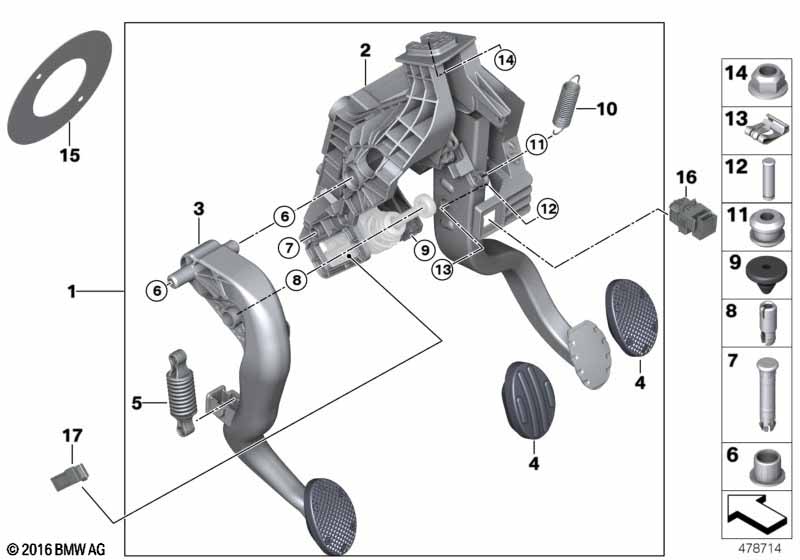

This Pedálová konzola ruční převodovka technical drawing provides a detailed breakdown of the assembly for the MINI F56 JCW. It includes part names, part numbers and all associated mounting hardware.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| i | Pro vozidla s Automatická převodovka a Sport-automatická převodovka a Steptronic s převodovkou s dvoj.spojkou |
S205A=Ne S2TBA=Ne S2TFA=Ne |
||||||||
| 01 | Pedálová konzola úplná | 1 | 35006870844 | Shop at ECS Tuning | ||||||
| Úplný s montážními díly | ||||||||||
| 02 | Pedálová konzola s brzdovým pedálem | 1 | 35006860664 | Shop at ECS Tuning | ||||||
| bez Spojkový pedál |
||||||||||
| 03 | Spojkový pedál | 1 | 35006860669 | Shop at ECS Tuning | ||||||
| 04 | Potah pedálu s vložkou z ušlecht. oceli | 2 | 35206758751 | $19.29 | Shop at ECS Tuning | |||||
| Brzdový pedál a Spojkový pedál |
||||||||||
| 05 | Tlačná pružina | 1 | 35306860671 | Shop at ECS Tuning | ||||||
| Spojkový pedál | ||||||||||
| 06 | Ložiskové pouzdro | 2 | 35006873503 | Shop at ECS Tuning | ||||||
| Spojkový pedál | ||||||||||
| 07 | Čep hlavní válec | 2 | 35006860673 | Shop at ECS Tuning | ||||||
| Hlavní válec spojka | ||||||||||
| 08 | Čep hlavní válec | 1 | 35006860670 | Shop at ECS Tuning | ||||||
| Spojkový pedál | ||||||||||
| 09 | Pryžový doraz spojkový pedál | 1 | 35306860672 | Shop at ECS Tuning | ||||||
| 10 | Tažná pružina | 1 | 35006860668 | Shop at ECS Tuning | ||||||
| Brzdový pedál | ||||||||||
| 11 | Průchodka | D=7,5MM | 1 | 35411113728 | $0.57 | Shop at ECS Tuning | ||||
| Brzdový pedál | ||||||||||
| 12 | Čep brzdový pedál | 1 | 34336772928 | $0.66 | Shop at ECS Tuning | |||||
| Upevnění Posilovač brzd |
||||||||||
| 13 | Pojistka | B10-ZNS3 | 1 | 07129904567 | $0.40 | Shop at ECS Tuning | ||||
| Upevnění Posilovač brzd |
||||||||||
| 14 | Matice s nákružkem samojistící | M8-10 ZNS3 | 3 | 07119905374 | Shop at ECS Tuning | |||||
| Upevnění Konzola uložení |
||||||||||
| 15 | Těsnění posilovač brzd | 1 | 34336857618 | Shop at ECS Tuning | ||||||
| 16 | Spínač brzdových světel | 1 | 35006876896 | Shop at ECS Tuning | ||||||
| 17 | Modul spojkový spínač | 1 | 35426876898 | Shop at ECS Tuning | ||||||
