Pedálová konzola ruční převodovka for BMW MINI Clubman F54 One

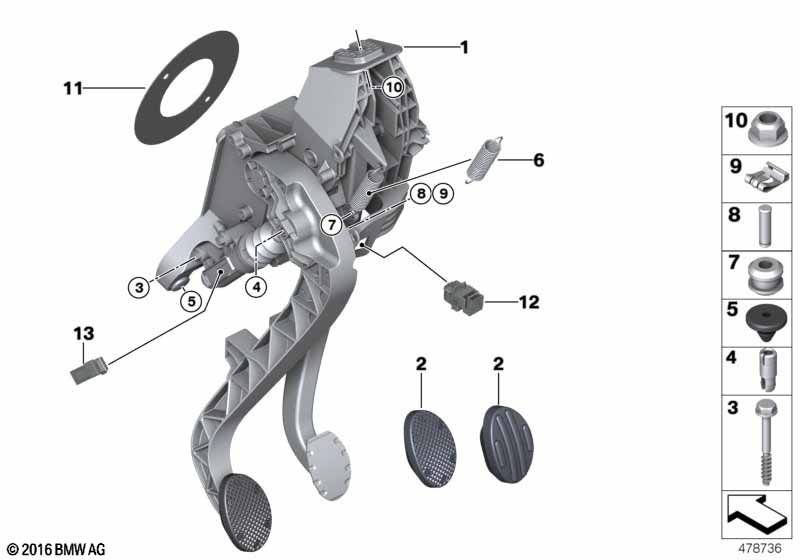

This Pedálová konzola ruční převodovka technical drawing provides a detailed breakdown of the assembly for the MINI Clubman F54 One. It includes part names, part numbers and all associated mounting hardware.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| i | Pro vozidla s Automatická převodovka a Sport-automatická převodovka a Sportovní převodovka s dvojitou spojkou a Steptronic s převodovkou s dvoj.spojkou |
S205A=Ne S2TBA=Ne S2TCA=Ne S2TFA=Ne |
||||||||
| Pro vozidla s John Cooper Works sada a John Cooper Works interiérový paket a John Cooper Works Chili paket a John Cooper Works Trim |
P7HNA=Ne P7KMA=Ne P7KPA=Ne P7KQA=Ne |
|||||||||
| 01 | Pedálová konzola úplná | 1 | 35006870829 | Shop at ECS Tuning | ||||||
| Úplný s montážními díly | ||||||||||
| Pro vozidla s John Cooper Works sada nebo John Cooper Works interiérový paket nebo John Cooper Works Chili paket nebo John Cooper Works Trim |
P7HNA=Ano P7KMA=Ano P7KPA=Ano P7KQA=Ano |
|||||||||
| 01 | Pedálová konzola úplná | 1 | 35006870845 | Shop at ECS Tuning | ||||||
| Úplný s montážními díly | ||||||||||
| Pro vozidla s John Cooper Works sada a John Cooper Works interiérový paket a John Cooper Works Chili paket a John Cooper Works Trim |
P7HNA=Ne P7KMA=Ne P7KPA=Ne P7KQA=Ne |
|||||||||
| 02 | Potah pedálu | 2 | 35006860687 | Shop at ECS Tuning | ||||||
| Brzdový pedál a Spojkový pedál |
||||||||||
| Pro vozidla s John Cooper Works sada nebo John Cooper Works interiérový paket nebo John Cooper Works Chili paket nebo John Cooper Works Trim |
P7HNA=Ano P7KMA=Ano P7KPA=Ano P7KQA=Ano |
|||||||||
| 02 | Potah pedálu s vložkou z ušlecht. oceli | 2 | 35206758751 | $19.29 | Shop at ECS Tuning | |||||
| Brzdový pedál a Spojkový pedál |
||||||||||
| 03 | Šroub s nákružkem | 2 | 35006859619 | Shop at ECS Tuning | ||||||
| Hlavní válec spojka | ||||||||||
| 04 | Čep hlavní válec | 1 | 35006860670 | Shop at ECS Tuning | ||||||
| Spojkový pedál | ||||||||||
| 05 | Pryžový doraz spojkový pedál | 1 | 35306860672 | Shop at ECS Tuning | ||||||
| 06 | Tažná pružina | 2 | 35006860668 | Shop at ECS Tuning | ||||||
| Brzdový pedál a Spojkový pedál |
||||||||||
| 07 | Průchodka | D=7,5MM | 1 | 35411113728 | $0.57 | Shop at ECS Tuning | ||||
| Brzdový pedál | ||||||||||
| 08 | Čep brzdový pedál | 1 | 34336772928 | $0.66 | Shop at ECS Tuning | |||||
| Upevnění Posilovač brzd |
||||||||||
| 09 | Pojistka | B10-ZNS3 | 1 | 07129904567 | $0.40 | Shop at ECS Tuning | ||||
| Upevnění Posilovač brzd |
||||||||||
| 10 | Matice s nákružkem samojistící | M8-10 ZNS3 | 3 | 07119905374 | Shop at ECS Tuning | |||||
| Upevnění Konzola uložení |
||||||||||
| 11 | Těsnění posilovač brzd | 1 | 34336857618 | Shop at ECS Tuning | ||||||
| 12 | Spínač brzdových světel | 1 | 35006876896 | Shop at ECS Tuning | ||||||
| 13 | Modul spojkový spínač | 1 | 35426876898 | Shop at ECS Tuning | ||||||
