BMW LK s paprsky V 684 - 18" for BMW 5 Series G30 LCI 520dX (2022)

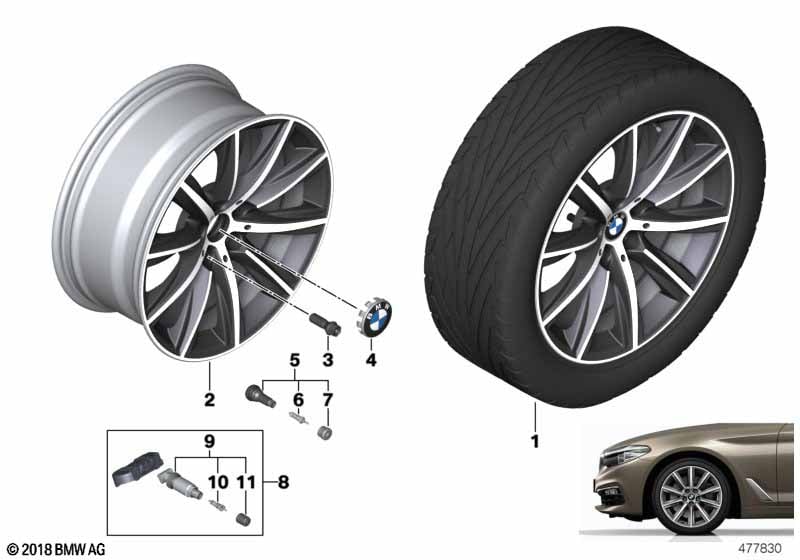

This BMW LK s paprsky V 684 - 18" technical drawing provides a detailed breakdown of the assembly for the 5 Series G30 LCI 520dX. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 2022.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| i | Pozor: Na základě nařízení EU o akumulátorech je označení dílu pro senzory RDC, resp. pro díly s pevně zabudovaným akumulátorem ze zákona povinné! Přiložený dokument je nutno při nákupu tohoto výrobku vytisknout a předat jej zákazníkovi! Pro vozidla s BMW kolo LK paprsek V 684 FG/GG/nouz. nebo BMW kolo z leh.kovu paprsek V 684 FG/GG nebo BMW LM kolo paprsek V 684 nebo BMW LM kolo paprsek V 684 |
S1YQA=Ano S1YUA=Ano S23WA=Ano S23XA=Ano |
||||||||
| 02 | Diskové kolo lehký kov Orbitgrey | 8JX18 ET:30 | 4 | 36116874441 | Shop at ECS Tuning | |||||
| Pro vozidla s BMW kolo LK paprsek V 684 FG/GG/nouz. nebo BMW kolo z leh.kovu paprsek V 684 FG/GG nebo BMW LM kolo paprsek V 684 nebo BMW LM kolo paprsek V 684 a 18'' úplné zimní kolo paprsek V 684 |
S1YQA=Ano S1YUA=Ano S23WA=Ano S23XA=Ano SZQJA=Ne |
|||||||||
| 02 | Diskové kolo lehký kov ferricgrey | 8JX18 ET:30 | 4 | 36116874440 | Shop at ECS Tuning | |||||
| 03 | Šroub kola černý | M14X1,25 | 20 | 36136890324 | Shop at ECS Tuning | |||||
| 04 | Kryt náboje s chromovaným okrajem | BMW | 4 | 36136850834 | Shop at ECS Tuning | |||||
| Pro vozidla s Indikace tlaku pneumatik |
S2VBA=Ne |
|||||||||
| 05 | Pryžový ventil | L=42,5MM | 4 | 36121116326 | $3.30 | Shop at ECS Tuning | ||||
| 06 | Vložka ventilu | 4 | 36141095389 | $1.38 | Shop at ECS Tuning | |||||
| 07 | Čepička ventilu | 4 | 36121120779 | $0.60 | Shop at ECS Tuning | |||||
| Pro vozidla s Indikace tlaku pneumatik |
S2VBA=Ano |
|||||||||
| 08 | Elektron.modul kola RDCi se šroub.vent. | 433MHZ | 4 | 36106887147 | Shop at ECS Tuning | |||||
| Pro vozidla s Indikace tlaku pneumatik a Vysílací frekvence 315 MHz |
S2VBA=Ano S876A=Ano |
|||||||||
| 08 | Elektron.modul kola RDCi se šroub.vent. | 315MHZ | 4 | 36106887146 | Shop at ECS Tuning | |||||
| Pro vozidla s Indikace tlaku pneumatik |
S2VBA=Ano |
|||||||||
| 09 | Opr. sada šroubový ventil RDCi | 4 | 36106874842 | Shop at ECS Tuning | ||||||
| 10 | Vložka ventilu RDCi | 4 | 36146872777 | Shop at ECS Tuning | ||||||
| 11 | Čepička ventilu RDCi | 4 | 36146872776 | Shop at ECS Tuning | ||||||
