BMW kolo LK Aerodynamik 1001M – 20" for BMW 5 Series G30 LCI 520dX (2022)

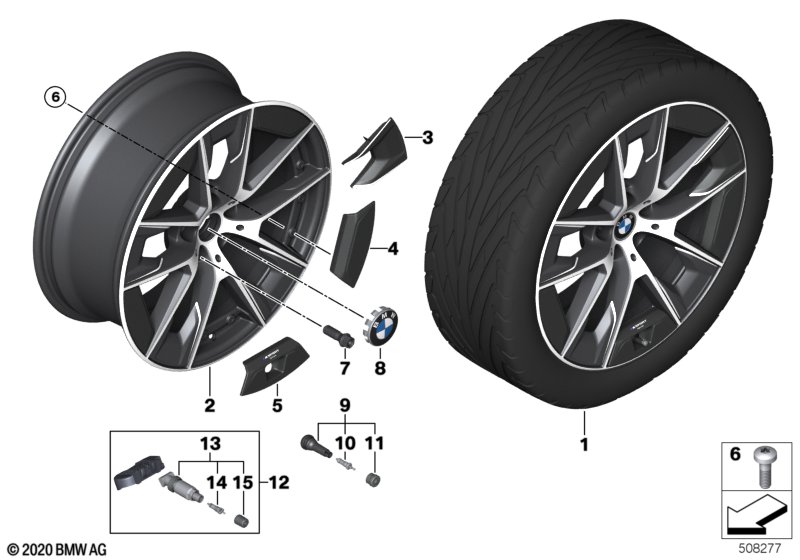

This BMW kolo LK Aerodynamik 1001M – 20" technical drawing provides a detailed breakdown of the assembly for the 5 Series G30 LCI 520dX. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 2022.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| i | Pozor: Na základě nařízení EU o akumulátorech je označení dílu pro senzory RDC, resp. pro díly s pevně zabudovaným akumulátorem ze zákona povinné! Přiložený dokument je nutno při nákupu tohoto výrobku vytisknout a předat jej zákazníkovi! Upozornění: Pouze pro vozidla se schválením podle EG BE. Zvolená kombinace kol a pneu musí být za určitých podmínek registrovaná. V CoC vozidla prosím zkontrolujte, jestli je kombinace kol a pneumatik zaznamenaná. Pokud tomu tak není, může být v některých zemích nutné dodatečné schválení podle národních předpisů! Pro vozidla s BMW kolo LK Aerodynam.1001M JB/GG/nouz. |
S1E1A=Ano |
||||||||
| Pro vozidla s BMW kolo LK Aerodynam.1001M JB/GG/nouz. Jen pro přední nápravu Smíšené obutí |
S1E1A=Ano |
|||||||||
| 02 | Disk kola z leh.slitin Jet černý matný | 8JX20 ET:29 | 2 | 36115A06C36 | Shop at ECS Tuning | |||||
| leskle soustružené Pokud je poškozena jedna nebo více vložek, lze je vyměnit jednotlivě. Nemusí se vyměňovat kompletní kolo. |
||||||||||
| Pro vozidla s BMW kolo LK Aerodynam.1001M JB/GG/nouz. Jen pro zadní nápravu Smíšené obutí |
S1E1A=Ano |
|||||||||
| 02 | Disk kola z leh.slitin Jet černý matný | 9JX20 ET:44 | 2 | 36115A06C37 | Shop at ECS Tuning | |||||
| leskle soustružené Pokud je poškozena jedna nebo více vložek, lze je vyměnit jednotlivě. Nemusí se vyměňovat kompletní kolo. |
||||||||||
| Pro vozidla s BMW kolo LK Aerodynam.1001M JB/GG/nouz. |
S1E1A=Ano |
|||||||||
| 03 | Vložka | 20 | 36136899078 | Shop at ECS Tuning | ||||||
| pouze společně s | ||||||||||
| -- | Šroub | M5X12.5 | 2 | 36136889172 | Shop at ECS Tuning | |||||
| Upevňovací šrouby po povolení povinně vyměnit! |
||||||||||
| 04 | Vložka | 16 | 36136899079 | Shop at ECS Tuning | ||||||
| pouze společně s | ||||||||||
| -- | Šroub | M5X12.5 | 2 | 36136889172 | Shop at ECS Tuning | |||||
| Upevňovací šrouby po povolení povinně vyměnit! |
||||||||||
| 05 | Vložka | 4 | 36136899080 | Shop at ECS Tuning | ||||||
| pouze společně s | ||||||||||
| -- | Šroub | M5X12.5 | 1 | 36136889172 | Shop at ECS Tuning | |||||
| Upevňovací šrouby po povolení povinně vyměnit! |
||||||||||
| 06 | Šroub | M5X12.5 | 80 | 36136889172 | Shop at ECS Tuning | |||||
| 07 | Šroub kola černý | M14X1,25 | 20 | 36136890324 | Shop at ECS Tuning | |||||
| 08 | Kryt náboje s chromovaným okrajem | BMW | 4 | 36136850834 | Shop at ECS Tuning | |||||
| Pro vozidla s Indikace tlaku pneumatik |
S2VBA=Ne |
|||||||||
| 09 | Pryžový ventil | L=42,5MM | 4 | 36121116326 | $3.30 | Shop at ECS Tuning | ||||
| 10 | Vložka ventilu | 4 | 36141095389 | $1.38 | Shop at ECS Tuning | |||||
| 11 | Čepička ventilu | 4 | 36121120779 | $0.60 | Shop at ECS Tuning | |||||
| Pro vozidla s Indikace tlaku pneumatik |
S2VBA=Ano |
|||||||||
| 12 | Elektron.modul kola RDCi se šroub.vent. | 433MHZ | 4 | 36106887147 | Shop at ECS Tuning | |||||
| Pro vozidla s Indikace tlaku pneumatik a Vysílací frekvence 315 MHz |
S2VBA=Ano S876A=Ano |
|||||||||
| 12 | Elektron.modul kola RDCi se šroub.vent. | 315MHZ | 4 | 36106887146 | Shop at ECS Tuning | |||||
| Pro vozidla s Indikace tlaku pneumatik |
S2VBA=Ano |
|||||||||
| 13 | Opr. sada šroubový ventil RDCi | 4 | 36106874842 | Shop at ECS Tuning | ||||||
| 14 | Vložka ventilu RDCi | 4 | 36146872777 | Shop at ECS Tuning | ||||||
| 15 | Čepička ventilu RDCi | 4 | 36146872776 | Shop at ECS Tuning | ||||||
