Boční výztuha for BMW 7 Series E38 730iL (1996)

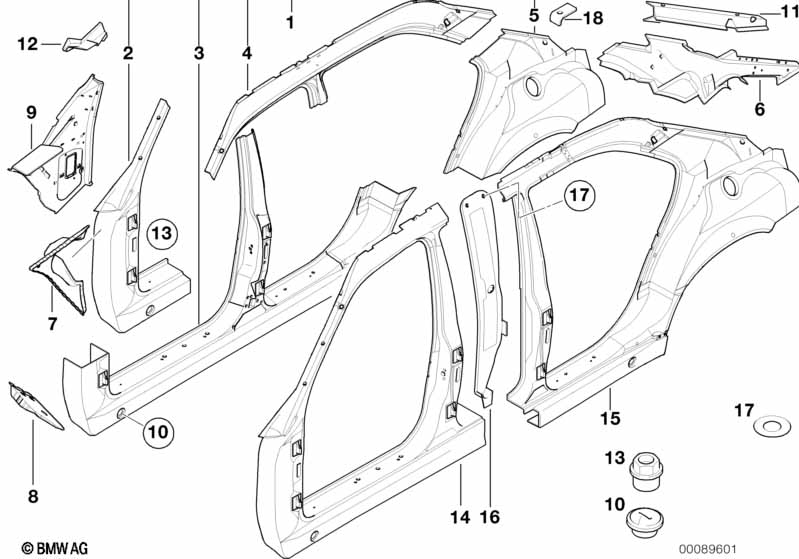

This Boční výztuha technical drawing provides a detailed breakdown of the assembly for the 7 Series E38 730iL. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 1996.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| vhodné pro vozidla s a bez Hlavový airbag |
||||||||||
| 01 | Boční výztuha levá | 1 | 41007004821 | $1326.47 | UKONČENO | Shop at ECS Tuning | ||||
| 01 | Boční výztuha pravá | 1 | 41007004822 | $1326.47 | UKONČENO | Shop at ECS Tuning | ||||
| 02 | A-sloupek vnější levý | 1 | 41007004823 | $603.43 | UKONČENO | Shop at ECS Tuning | ||||
| 02 | A-sloupek vnější pravý | 1 | 41007004824 | $603.43 | UKONČENO | Shop at ECS Tuning | ||||
| 03 | B-sloupek se vstupem levý | 1 | 41008225973 | $894.91 | Shop at ECS Tuning | |||||
| 03 | B-sloupek se vstupem pravý | 1 | 41008225974 | $894.91 | Shop at ECS Tuning | |||||
| vhodné pro vozidla s a bez Hlavový airbag |
||||||||||
| 04 | Rám střechy levý | 1 | 41008265613 | $794.45 | UKONČENO | Shop at ECS Tuning | ||||
| 04 | Rám střechy pravý | 1 | 41008265614 | $794.45 | UKONČENO | Shop at ECS Tuning | ||||
| 05 | C-Sloupek vnější levý | 1 | 41218186465 | $603.43 | UKONČENO | Shop at ECS Tuning | ||||
| 05 | C-Sloupek vnější pravý | 1 | 41218186466 | $603.43 | UKONČENO | Shop at ECS Tuning | ||||
| 06 | Vyztužení boční díl levý | 1 | 41218167225 | $114.23 | UKONČENO | Shop at ECS Tuning | ||||
| 06 | Vyztužení boční díl pravý | 1 | 41218269088 | $114.23 | UKONČENO | Shop at ECS Tuning | ||||
| 07 | Spojovací plech boční rám levý | 1 | 41218170409 | $34.45 | Shop at ECS Tuning | |||||
| 07 | Spojovací plech boční rám pravý | 1 | 41218170410 | $34.45 | UKONČENO | Shop at ECS Tuning | ||||
| 08 | Krycí plech levý | 1 | 41218170411 | $9.46 | Shop at ECS Tuning | |||||
| 08 | Krycí plech pravý | 1 | 41218170412 | $9.46 | Shop at ECS Tuning | |||||
| vhodné pro vozidla s a bez Hlavový airbag |
||||||||||
| 09 | Kryt sloupek přední vnitřní pravý | 1 | 41008198592 | $46.08 | Shop at ECS Tuning | |||||
| 09 | Kryt sloupek přední vnitřní levý | 1 | 41218198591 | $46.08 | UKONČENO | Shop at ECS Tuning | ||||
| 10 | Otočný uzávěr | D=22MM | 4 | 51718172534 | $1.42 | Shop at ECS Tuning | ||||
| 13 | Matice slepého nýtu plochá hlava | M5 | 4 | 61136954561 | $0.63 | Shop at ECS Tuning | ||||
Notes
- Ukončeno = Díl se již nevyrábí.
