Podběh kola/držák motoru for BMW 5 Series E28 518i (1987)

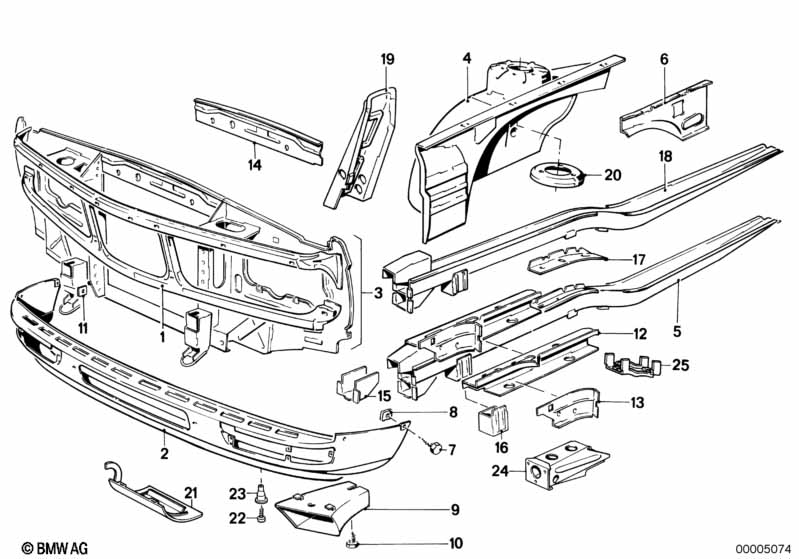

This Podběh kola/držák motoru technical drawing provides a detailed breakdown of the assembly for the 5 Series E28 518i. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 1987.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Přední ochranný panel horní díl | 1 | 41331874959 | $309.50 | Shop at ECS Tuning | |||||
| 02 | Přední ochranný panel spodní díl | 1 | 09/1984 | 41331922061 | $268.58 | Shop at ECS Tuning | ||||
| Pro vozidla s Paket taxi |
S581A=Ano |
|||||||||
| 02 | Přední ochranný panel spodní díl | 1 | 09/1984 | 41331922063 | $268.58 | Shop at ECS Tuning | ||||
| Pro vozidla s Klimatizace a Provedení pro tropy |
=Ano =Ano |
|||||||||
| 02 | Přední ochranný panel spodní díl | 1 | 09/1984 | 41331922063 | $268.58 | Shop at ECS Tuning | ||||
| 03 | Přední stěna | BASIS | 1 | 41131930983 | $890.01 | Shop at ECS Tuning | ||||
| 04 | Podběh kola přední levý | BASIS | 1 | 41141875455 | $429.73 | UKONČENO | Shop at ECS Tuning | |||
| 04 | Podběh kola přední pravý | BASIS | 1 | 41141875456 | $429.73 | Shop at ECS Tuning | ||||
| 05 | Držák motoru levý | 1 | 41111875093 | $328.98 | UKONČENO | Shop at ECS Tuning | ||||
| 05 | Držák motoru pravý | 1 | 41111875094 | $328.98 | Shop at ECS Tuning | |||||
| 06 | Opěrný držák podběh kola přední levý | 1 | 41111900695 | $26.23 | Shop at ECS Tuning | |||||
| 06 | Opěrný držák podběh kola přední pravý | 1 | 41111900696 | $26.23 | UKONČENO | Shop at ECS Tuning | ||||
| 07 | Šestihranný šroub na plech | ST4,8X13-ZN3 | 6 | 07119904285 | $0.38 | Shop at ECS Tuning | ||||
| 08 | Matice na plech | ST4,8-13-ZNS3 | 6 | 07129904223 | $0.11 | Shop at ECS Tuning | ||||
| 09 | Hrdlo ventilace levé | 1 | 51711915301 | $18.41 | Shop at ECS Tuning | |||||
| 09 | Hrdlo ventilace pravé | 1 | 51711915302 | $18.41 | Shop at ECS Tuning | |||||
| Pro vozidla s Přední spoiler |
=Ano |
|||||||||
| 09 | Hrdlo ventilace levé | 1 | 51711915301 | $18.41 | Shop at ECS Tuning | |||||
| 09 | Hrdlo ventilace pravé | 1 | 51711915302 | $18.41 | Shop at ECS Tuning | |||||
| 10 | Šestihranný šroub na plech | ST4,8X16-ZNS3 | 2 | 07119901299 | $0.25 | Shop at ECS Tuning | ||||
| 11 | Zinková fólie | 6 | 41331885099 | $1.13 | Shop at ECS Tuning | |||||
| 12 | Vyztužení levé | 1 | 41111902851 | $36.56 | Shop at ECS Tuning | |||||
| 12 | Vyztužení pravé | 1 | 41111919554 | $39.27 | Shop at ECS Tuning | |||||
| 13 | Krycí plech levý | 1 | 41111902853 | $6.54 | UKONČENO | Shop at ECS Tuning | ||||
| 13 | Krycí plech pravý | 1 | 41111902854 | $6.54 | Shop at ECS Tuning | |||||
| 14 | Spojovací plech | 1 | 41131881729 | $27.36 | Shop at ECS Tuning | |||||
| 15 | Dosedací plech | 1 | 41111900719 | $6.54 | Shop at ECS Tuning | |||||
| 16 | Vzpěra | 2 | 41111930993 | $9.54 | UKONČENO | Shop at ECS Tuning | ||||
| 17 | Krycí plech držák motoru levý | 1 | 41111904345 | $13.01 | UKONČENO | Shop at ECS Tuning | ||||
| 17 | Krycí plech držák motoru pravý | 1 | 41111904346 | $13.01 | UKONČENO | Shop at ECS Tuning | ||||
| 18 | Držák motoru levý | 1 | 41111914389 | UKONČENO | Shop at ECS Tuning | |||||
| 18 | Držák motoru pravý | 1 | 41111914390 | UKONČENO | Shop at ECS Tuning | |||||
| 19 | Vzpěra levá | 1 | 41141914391 | $25.95 | Shop at ECS Tuning | |||||
| 19 | Vzpěra pravá | 1 | 41141914392 | $25.95 | Shop at ECS Tuning | |||||
| 20 | Vyztužení | 2 | 51711910799 | $34.30 | Shop at ECS Tuning | |||||
| 21 | Kryt levý | 1 | 09/1984 | 51711931877 | $14.02 | Shop at ECS Tuning | ||||
| 21 | Kryt pravý | 1 | 09/1984 | 51711931878 | $14.02 | Shop at ECS Tuning | ||||
| 22 | Šroub na plech | ST4,8X16-Z2 | 2 | 51711916017 | $0.41 | Shop at ECS Tuning | ||||
| 23 | Rozpěrná matice | ST 4.8 WEISS | 2 | 63171367868 | $0.60 | Shop at ECS Tuning | ||||
Notes
- Ukončeno = Díl se již nevyrábí.
