Přední stavba držák for BMW 5 Series E28 520i (1988)

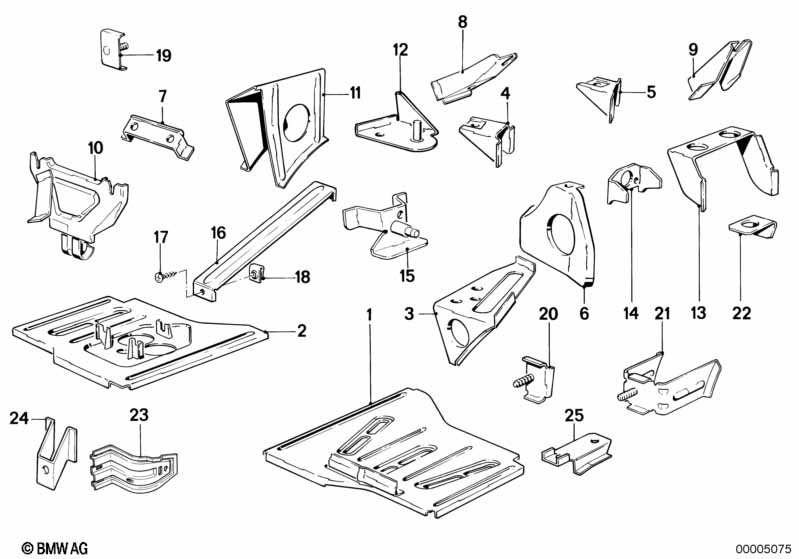

This Přední stavba držák technical drawing provides a detailed breakdown of the assembly for the 5 Series E28 520i. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 1988.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Krycí plech levý | 1 | 41111875009 | $27.36 | UKONČENO | Shop at ECS Tuning | ||||
| 02 | Krycí plech pravý | 1 | 41111881422 | $36.10 | UKONČENO | Shop at ECS Tuning | ||||
| 04 | Držák vyrovnávací nádoba chlazení | 1 | 41141900687 | $3.29 | Shop at ECS Tuning | |||||
| 05 | Držák vyrovnávací nádoba chlazení | 1 | 41141900688 | $3.29 | Shop at ECS Tuning | |||||
| 07 | Držák nádržka ostřikovače | 1 | 41141871979 | $4.42 | UKONČENO | Shop at ECS Tuning | ||||
| 09 | Samořezný šroub s čočkovou hlavou | ST4,2X9,5-Z1 | 2 | 07119907812 | $0.38 | Shop at ECS Tuning | ||||
| 10 | Držák vzduchový filtr | 1 | 41141900676 | $17.30 | Shop at ECS Tuning | |||||
| 13 | Držák regulátor tlakového zásobníku | 1 | 41141900678 | $4.70 | Shop at ECS Tuning | |||||
| 14 | Držák vyrovnávací nádoba | 1 | 41141900691 | $8.70 | Shop at ECS Tuning | |||||
| 15 | Konzola uložení | 2 | 41141901519 | $15.29 | Shop at ECS Tuning | |||||
| 16 | Vzpěra přední ochranný panel | 1 | 51711889477 | $1.67 | Shop at ECS Tuning | |||||
| 17 | Samořezný šroub s čočkovou hlavou | ST4,2X9,5-Z1 | 2 | 07119907812 | $0.38 | Shop at ECS Tuning | ||||
| 18 | Matice na plech | B3,9 | 2 | 51131914097 | $1.03 | Shop at ECS Tuning | ||||
| 20 | Držák zapalovací cívka | 1 | 41141900679 | UKONČENO | Shop at ECS Tuning | |||||
| 22 | Držák vyrovnávací nádoba | 1 | 41141900690 | Shop at ECS Tuning | ||||||
| 25 | Držák čidlo | 1 | 41141936986 | $6.92 | UKONČENO | Shop at ECS Tuning |
Notes
- Ukončeno = Díl se již nevyrábí.
