Přední stavba držák for BMW 5 Series E28 520i (1987)

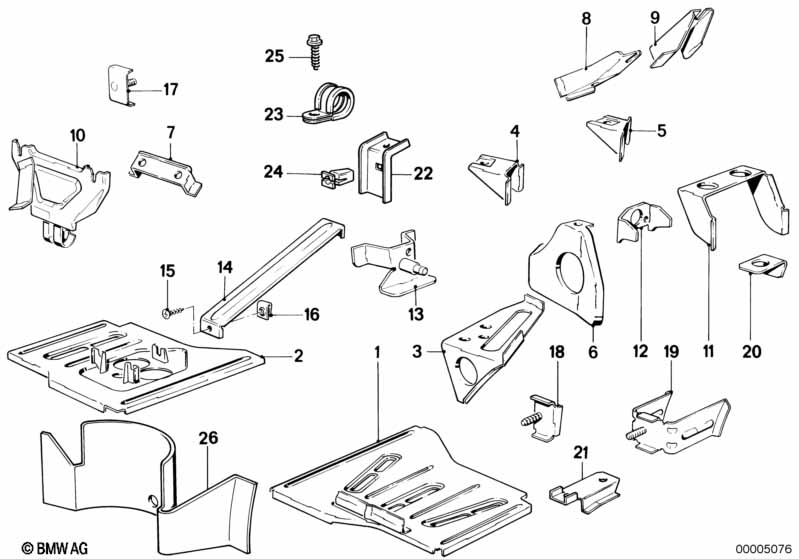

This Přední stavba držák technical drawing provides a detailed breakdown of the assembly for the 5 Series E28 520i. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 1987.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Krycí plech levý | 1 | 41111875009 | $27.36 | UKONČENO | Shop at ECS Tuning | ||||
| 02 | Krycí plech pravý | 1 | 41111881422 | $36.10 | UKONČENO | Shop at ECS Tuning | ||||
| 04 | Držák vyrovnávací nádoba chlazení | 1 | 41141900687 | $3.29 | Shop at ECS Tuning | |||||
| 05 | Držák vyrovnávací nádoba chlazení | 1 | 41141900688 | $3.29 | Shop at ECS Tuning | |||||
| 07 | Držák nádržka ostřikovače | 1 | 41141871979 | $4.42 | UKONČENO | Shop at ECS Tuning | ||||
| 10 | Držák vzduchový filtr | 1 | 41141900676 | $17.30 | Shop at ECS Tuning | |||||
| 11 | Držák regulátor tlakového zásobníku | 1 | 41141900678 | $4.70 | Shop at ECS Tuning | |||||
| 12 | Držák vyrovnávací nádoba | 1 | 41141900691 | $8.70 | Shop at ECS Tuning | |||||
| 13 | Konzola uložení | 2 | 41141901519 | $15.29 | Shop at ECS Tuning | |||||
| 14 | Vzpěra přední ochranný panel | 1 | 51711889477 | $1.67 | Shop at ECS Tuning | |||||
| 15 | Samořezný šroub s čočkovou hlavou | ST4,2X9,5-Z1 | 2 | 07119907812 | $0.38 | Shop at ECS Tuning | ||||
| 16 | Matice na plech | B3,9 | 2 | 51131914097 | $1.03 | Shop at ECS Tuning | ||||
| 18 | Držák zapalovací cívka | 1 | 41141900679 | UKONČENO | Shop at ECS Tuning | |||||
| 20 | Držák vyrovnávací nádoba | 1 | 41141900690 | Shop at ECS Tuning | ||||||
| 21 | Držák čidlo | 1 | 41141936986 | $6.92 | UKONČENO | Shop at ECS Tuning | ||||
| Pro vozidla s Klimatizace |
=Ano |
|||||||||
| 22 | Uchycení | 1 | 09/1986 | 64531380625 | UKONČENO | Shop at ECS Tuning | ||||
| 22 | Uchycení | 1 | 09/1986 | 64531380625 | UKONČENO | Shop at ECS Tuning | ||||
| 23 | Spona | D=32/6,4 | 1 | 09/1986 | 11741278532 | UKONČENO | Shop at ECS Tuning | |||
| 23 | Spona | D=32/6,4 | 1 | 09/1986 | 11741278532 | UKONČENO | Shop at ECS Tuning | |||
| 24 | Rozpěrná matice | ST 6.3 | 1 | 09/1986 | 64121379221 | $0.60 | Shop at ECS Tuning | |||
| 24 | Rozpěrná matice | ST 6.3 | 1 | 09/1986 | 64121379221 | $0.60 | Shop at ECS Tuning | |||
| 25 | Hi-Lo šroub | 4,9X19 | 1 | 09/1986 | 64501380494 | $0.88 | Shop at ECS Tuning | |||
| 25 | Hi-Lo šroub | 4,9X19 | 1 | 09/1986 | 64501380494 | $0.88 | Shop at ECS Tuning | |||
Notes
- Ukončeno = Díl se již nevyrábí.
See Also
Frequently Asked Questions
- What assembly is shown in the BMW 5 Series E28 520i Přední stavba držák?
- This technical diagram illustrates the Přední stavba držák within the Karoserie plechové díly group for the 5 Series E28 520i produced during 1987. It provides a detailed exploded view of the components, identifying key parts such as the Krycí plech levý (Part #41111875009).
- Which models use the hardware listed in this Přední stavba držák?
- The hardware and components featured in the Přední stavba držák are specific to the 5 Series E28 520i produced during 1987. These technical specifications ensure that parts like the Krycí plech levý (41111875009) are correctly matched to the vehicle's structural and mechanical requirements.
- How do I find specific parts within the Přední stavba držák assembly?
- Each item in the Přední stavba držák corresponds to the numbered list below the illustration. For the 5 Series E28 520i, you can identify the Krycí plech levý by locating its position on the schematic, which then links to the official BMW part number 41111875009 for the Karoserie plechové díly section.
