Přední kapota/montážní díly for BMW 6 Series E24 M6 (1988)

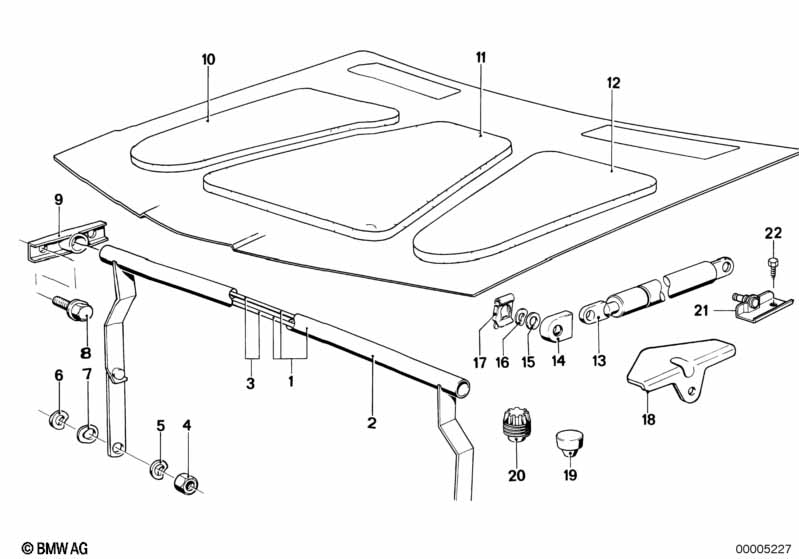

This Přední kapota/montážní díly technical drawing provides a detailed breakdown of the assembly for the 6 Series E24 M6. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 1988.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 10 | Tlumicí obložení pravé | 1 | 51481843780 | $20.43 | Shop at ECS Tuning | |||||
| 11 | Tlumicí obložení střední | 1 | 51481843781 | $42.98 | Shop at ECS Tuning | |||||
| 12 | Tlumicí obložení levé | 1 | 51481843779 | $20.43 | Shop at ECS Tuning | |||||
| Vhodné pouze pro stranu spolujezdce | ||||||||||
| 13 | Plynová vzpěra | 1 | 51231869147 | $58.98 | Shop at ECS Tuning | |||||
| vhodné jen pro stranu řidiče | ||||||||||
| 13 | Plynová vzpěra | 1 | 51231930717 | $58.98 | Shop at ECS Tuning | |||||
| 14 | Distanční vložka | 4 | 05/1979 | 51231869148 | $0.68 | Shop at ECS Tuning | ||||
| 15 | Podložka | 8,4 | 2 | 05/1979 | 07119931697 | $0.40 | Shop at ECS Tuning | |||
| 16 | Pružná podložka | 8,4X15-ZNS3 | 4 | 05/1979 | 07119904115 | $0.09 | Shop at ECS Tuning | |||
| 17 | Pojistná podložka | 6,0-ZNS3 | 4 | 05/1979 | 07119905695 | $1.07 | Shop at ECS Tuning | |||
| 17 | Pojistná podložka | B8 | 4 | 05/1979 | 07129904492 | Shop at ECS Tuning | ||||
| 17 | Pojistná podložka | 4 | 05/1979 | 51231943279 | $0.58 | Shop at ECS Tuning | ||||
| 18 | Konzola uložení | 2 | 05/1979 | 41611866525 | $15.33 | Shop at ECS Tuning | ||||
| 19 | Pryžový doraz | 2 | 05/1979 | 13720742126 | $0.89 | Shop at ECS Tuning | ||||
| 20 | Pryžový doraz | 2 | 05/1979 | 51231852347 | $2.79 | Shop at ECS Tuning | ||||
| 21 | Uchycení | 1 | 41611930231 | $19.48 | UKONČENO | Shop at ECS Tuning | ||||
| 22 | Šestihranný šroub na plech | ST6,3X22-C-Z1 | 1 | 07119916969 | $0.29 | UKONČENO | Shop at ECS Tuning | |||
Notes
- Ukončeno = Díl se již nevyrábí.
See Also
Frequently Asked Questions
- What assembly is shown in the BMW 6 Series E24 M6 Přední kapota/montážní díly?
- This technical diagram illustrates the Přední kapota/montážní díly within the Karoserie plechové díly group for the 6 Series E24 M6 produced during 1988. It provides a detailed exploded view of the components, identifying key parts such as the Tlumicí obložení pravé (Part #51481843780).
- Which models use the hardware listed in this Přední kapota/montážní díly?
- The hardware and components featured in the Přední kapota/montážní díly are specific to the 6 Series E24 M6 produced during 1988. These technical specifications ensure that parts like the Tlumicí obložení pravé (51481843780) are correctly matched to the vehicle's structural and mechanical requirements.
- How do I find specific parts within the Přední kapota/montážní díly assembly?
- Each item in the Přední kapota/montážní díly corresponds to the numbered list below the illustration. For the 6 Series E24 M6, you can identify the Tlumicí obložení pravé by locating its position on the schematic, which then links to the official BMW part number 51481843780 for the Karoserie plechové díly section.
